[求助] 计时电流法测出的图是一条直线 已有1人参与

为了测聚合物固体电解质的锂离子迁移数，我使用计时电流法测电流，但是的得到的是一条横着的直线，大神们分析下这是什么原因?
我接的电路与测交流阻抗的电路是一样的，电池组装时Li/固体电解质/Li。初始点位设置是10mV，阶跃次数1，振幅宽度：1000s
回复此楼

» 猜你喜欢
1楼 2016-12-22 16:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyfbright

新虫 (小有名气)
测试的过程中是一条直线，测完之后弹出的图则是类似于正弦函数的图像，是不是组装的电池短路了？
赞一下(1人) 回复此楼
2楼2016-12-22 16:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyfbright

新虫 (小有名气)
没人遇到过这样的问题吗
赞一下 回复此楼
3楼2016-12-27 17:36:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123just

金虫 (正式写手)

【答案】应助回帖

贴图啊，如果是零电流直线，那么就是外面回路没接好，断路了。还可能是电流过载的直线，一般在顶部或者底部的
赞一下 回复此楼
多多和大家探讨电化学的问题
4楼2016-12-28 14:12:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyfbright

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 123just at 2016-12-28 14:12:25
贴图啊，如果是零电流直线，那么就是外面回路没接好，断路了。还可能是电流过载的直线，一般在顶部或者底部的

你好，我有在最上面的一条直线，也有在0左右的，电流过载意思是短路了吗？
赞一下(1人) 回复此楼
5楼2016-12-30 13:10:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyfbright

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 123just at 2016-12-28 14:12:25
贴图啊，如果是零电流直线，那么就是外面回路没接好，断路了。还可能是电流过载的直线，一般在顶部或者底部的

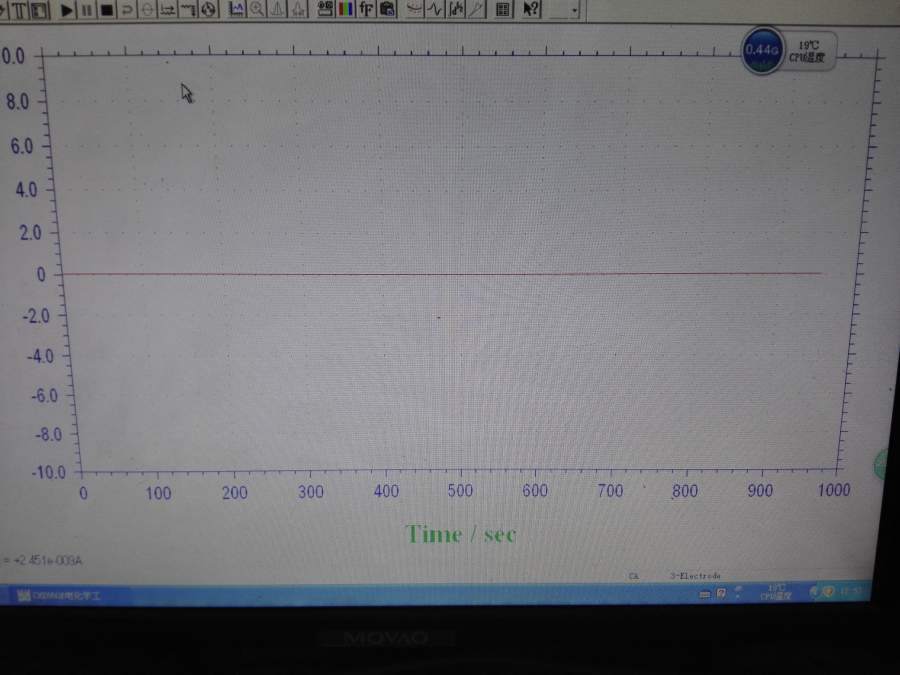

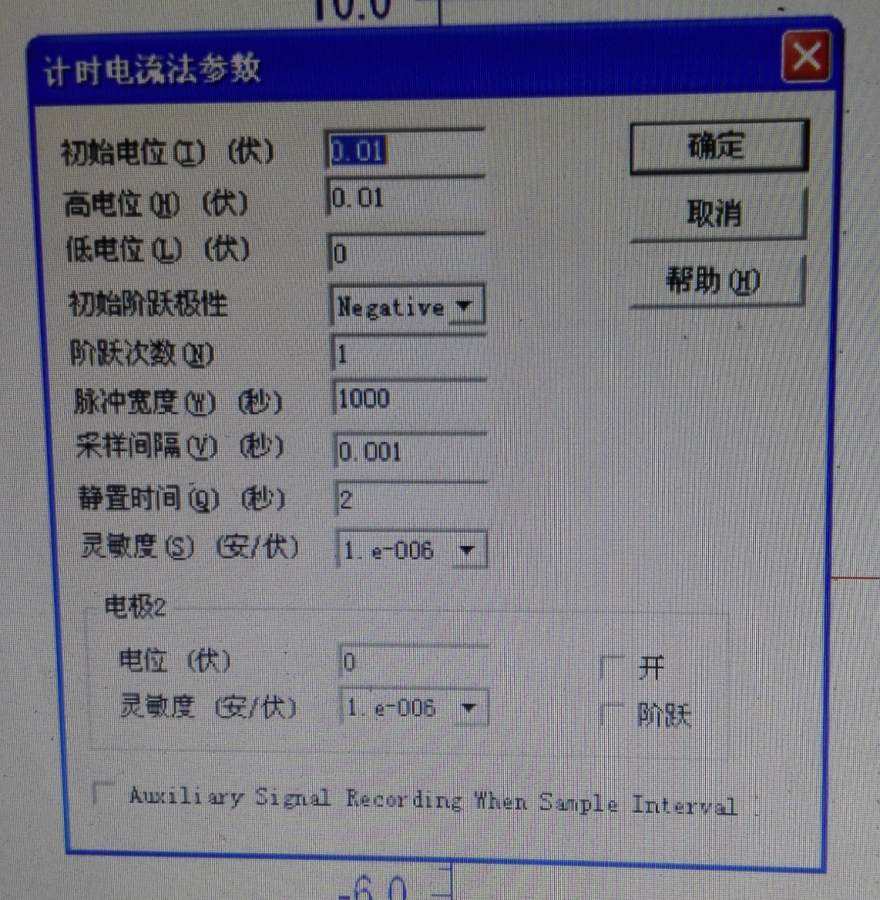

参数和图线
计时电流法测出的图是一条直线


计时电流法测出的图是一条直线-1
赞一下 回复此楼
6楼2016-12-30 13:22:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

燕红虫虫

新虫 (小有名气)
没有电流通过啊，电流一直为零，怎么可能反应呢

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-02-28 16:25:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ylx_

新虫 (初入文坛)
请问楼主测聚合物电解质电导率的时候可以组装成两边是不锈钢片中间夹膜的扣式电池吗？
赞一下 回复此楼
8楼2017-03-10 21:50:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luojinwei

木虫 (小有名气)
引用回帖:
8楼: Originally posted by ylx_ at 2017-03-10 21:50:13
请问楼主测聚合物电解质电导率的时候可以组装成两边是不锈钢片中间夹膜的扣式电池吗？

楼主这个方案验证可行吗？

发自小木虫Android客户端
赞一下 回复此楼
在天蓝与水蓝之间，我是漂浮的梦~
9楼2019-10-14 23:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
