[求助] 不锈钢线堆叠焊产生孔洞 已有2人参与

各位大家好

小弟尝试使用304不锈钢制作堆叠焊

结果发现会有孔洞产生

有将功率及脉宽调大

但还是会发生此现象

想请教为啥会发生这样的情况

是材料太脏吗?

还是说堆叠的位置错误呢?




谢谢解答

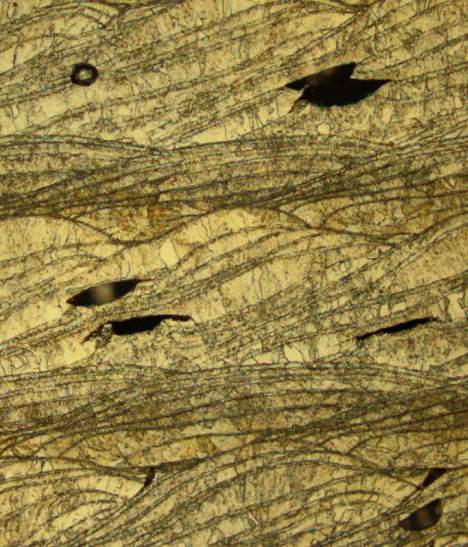

不锈钢线堆叠焊产生孔洞

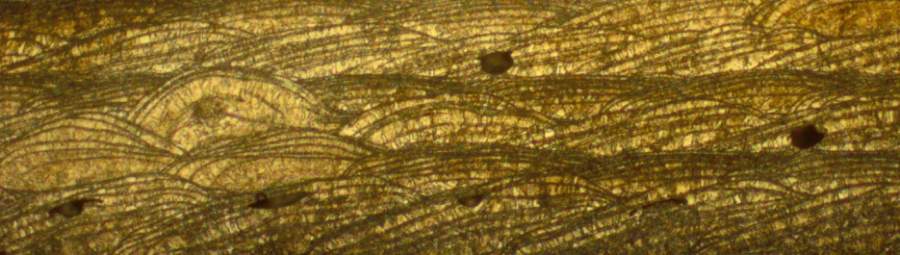

不锈钢线堆叠焊产生孔洞-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-12-20 23:18:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dickliu7

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
注意氣體的防護，包括乾燥。
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : Weld_Defects_TWI_(Porosity).pdf
    • 2016-12-21 22:10:40, 324.93 K
2楼2016-12-21 22:10:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个是表面积大的原因。
你的钢线堆积焊接，钢线整体的表面积很大。而表面会吸附各种空气和环境中的成分，如水汽。
这些成分在焊接后，金属融合后，自然要逸出。
因此，你的孔洞应该是均匀分布才对。
赞一下(1人) 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
3楼2016-12-22 10:51:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by kissego100 at 2016-12-22 10:51:37
这个是表面积大的原因。
你的钢线堆积焊接，钢线整体的表面积很大。而表面会吸附各种空气和环境中的成分，如水汽。
这些成分在焊接后，金属融合后，自然要逸出。
因此，你的孔洞应该是均匀分布才对。

您好

有個疑問想請教一下

我有發現孔洞有兩種形式

若調整顯微鏡景深

一種是可以看到底，另一種則是看不到底

感覺有點奇怪

我的想法是

看得到底的應該是氣孔

看不到底的有可能是因為使用的線已超過銲道融池的飽和量

因此銲道增高時，會呈現像香菇狀一樣的形狀

導致在兩條銲道中間形成空孔


不知道各為覺得小弟的看法如何



謝謝各位的指教
赞一下 回复此楼
4楼2016-12-22 14:53:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by kissego100 at 2016-12-22 10:51:37
这个是表面积大的原因。
你的钢线堆积焊接，钢线整体的表面积很大。而表面会吸附各种空气和环境中的成分，如水汽。
这些成分在焊接后，金属融合后，自然要逸出。
因此，你的孔洞应该是均匀分布才对。

您好

有个疑问想请教一下

我有发现孔洞有两种形式

若调整显微镜景深

一种是可以看到底，另一种则是看不到底

感觉有点奇怪

我的想法是

看得到底的应该是气孔

看不到底的有可能是因为使用的线已超过焊道融池的饱和量

因此焊道增高时，会呈现像香菇状一样的形状

导致在两条焊道中间形成空孔


不知道各为觉得小弟的看法如何



谢谢各位的指教
赞一下 回复此楼
5楼2016-12-22 14:54:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kissego100

铜虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
经典茶饮: 金币+5, ★★★很有帮助, 谢谢您的指教 2016-12-23 00:50:42
引用回帖:
5楼: Originally posted by 经典茶饮 at 2016-12-22 14:54:41
您好

有个疑问想请教一下

我有发现孔洞有两种形式

若调整显微镜景深

一种是可以看到底，另一种则是看不到底

感觉有点奇怪

我的想法是

看得到底的应该是气孔

看不到底的有可能是因为使用的 ...

这个都有可能了？若是气孔的深度超过你的景深也看不到底部。
你所说的超过饱和量也可能。
这就涉及到如何区分了。
若是气孔太深看不到底部的情况下，孔内壁应该是凹的。
若是空间体积超过饱和量，则因为是两条焊道，先后凝固，那么气孔内部应该是凸的。
你应为呢》
赞一下(1人) 回复此楼
眼耳鼻舌身意触，万世丹心归尘舞，悲欢离合共理烹，饮尽前缘醉后土。————《非心》
6楼2016-12-22 15:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)
您好

目前推测圆型的孔洞为气孔

半圆形及不规则型为非气孔之孔洞

我有使用SEM看半圆形之孔洞

里面的内壁确实不是往内凹的

所以有可能如您所说的为两条焊道先后凝固所导致

这一部份我有使用加大功率来实验

但仍然会有半圆形及不规则型为非气孔之孔洞形成

因此我在想另一个可能造成的原因

是否为使用线材太脏所导致

不然就是我的线材焊接时不稳定


以上为小弟浅见


谢谢您的指教
赞一下 回复此楼
7楼2016-12-23 00:50:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

经典茶饮

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by kissego100 at 2016-12-22 15:33:10
这个都有可能了？若是气孔的深度超过你的景深也看不到底部。
你所说的超过饱和量也可能。
这就涉及到如何区分了。
若是气孔太深看不到底部的情况下，孔内壁应该是凹的。
若是空间体积超过饱和量，则因为是两条 ...

请问一下

这属不属于

坡面未溶合的一种呢?


谢谢各位的指教
赞一下 回复此楼
8楼2016-12-23 22:25:13
