[求助] SHPB应力-应变曲线问题求助 已有1人参与

最近初学做SHPB，遇到了一些问题，想跟大家请教

    我做的是超高分子量聚乙烯（UHMWPE）复合材料的SHPB，试样为圆柱形，直径12mm，厚度4mm左右。得到的应变测量数据中，入射波前端有微小震荡，反射波出现分叉形成两个波峰。采用三波法对数据进行处理，发现应力-应变曲线在上升阶段有两个波峰两个波谷，这与经典的SHPB应力-应变曲线相差很大。分析后发现这两个波谷与透射波中的两个波峰位置相关。

    由于我是第一次SHPB试验，对试验本身和数据处理了解很少，因而现在困惑我的是，应力-应变曲线的失常是因为我数据处理方法不对，还是试验过程有问题，还是这种类型材料本身就是这种特性？看过一些文献和资料，但一直没找到问题所在，所以向大家请教，希望能得到指点

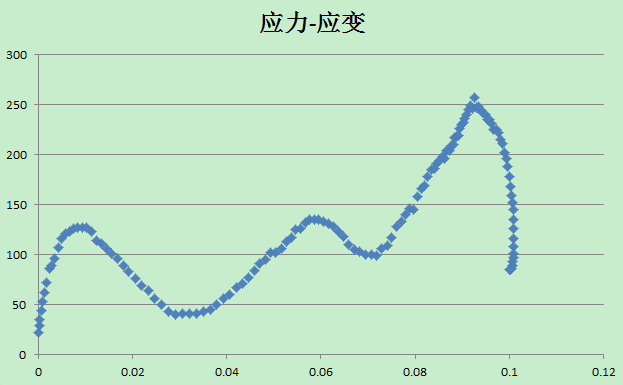

    下面是测量的应变数据和我处理的应力-应变曲线，只用Excel草草画了个图，大家将就看

SHPB应力-应变曲线问题求助


SHPB应力-应变曲线问题求助-1
应力应变曲线.PNG@qsywp
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
你走在那繁华的街上
1楼 2016-12-20 16:29:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenwu24

银虫 (著名写手)

【答案】应助回帖

入射波前端的震荡可能由于子弹与入射杆接触面不平，看入射波波形，你应该是加过整形器的，那么原因就可能是整形器与入射杆没有完全贴合好。反射波有两个峰值有可能是试件已经被压坏，这样的话建议减小子弹的速度试试。入射波后面还有个毛刺，可能是应变片接触不好。
赞一下(1人) 回复此楼
2楼2017-01-02 11:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

稻草solar

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by wenwu24 at 2017-01-02 11:21:58
入射波前端的震荡可能由于子弹与入射杆接触面不平，看入射波波形，你应该是加过整形器的，那么原因就可能是整形器与入射杆没有完全贴合好。反射波有两个峰值有可能是试件已经被压坏，这样的话建议减小子弹的速度试试 ...

请问怎么能得到入射能，反射能这些参数呢？
赞一下 回复此楼
一只学术海洋中的小虾米
3楼2017-11-06 09:24:27
