| 查看: 2103 | 回复: 0 | ||
逍遥生upping银虫 (小有名气)
|
[求助]
ANSYS删除约束（目的是减小弹性应变）计算
|
|

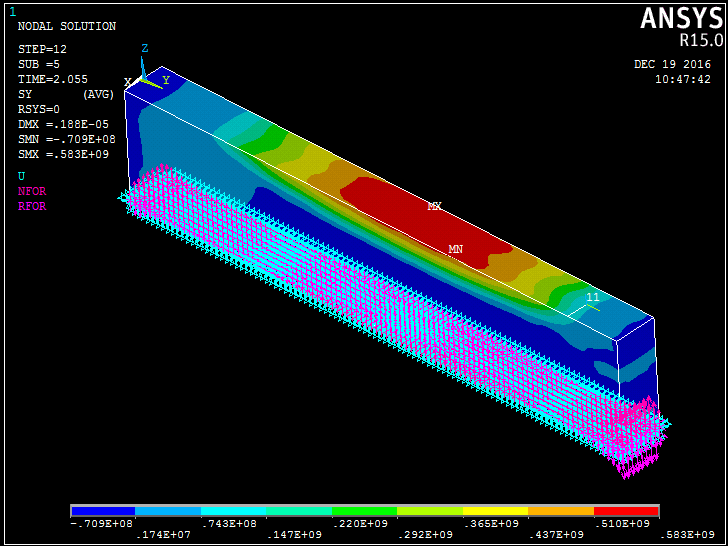

如题，我在计算过热结构应力后，得到了残余应力，然后我感觉还存在很大的弹性应变没有释放，现在考虑是底部约束的问题，想通过去除底部约束进一步降低弹性应变，但是我用DDELE命令去除加载节点的约束，然后计算时，提示不收敛，怎么破额。下图显示约束。 删除约束的命令流： ALLSEL,ALL NSEL,S,LOC,Z,-1E-3 !选择Z坐标值为-1E-3的面 NSEL,R,LOC,Y,0,5E-3 !选择节点(选择节点第一次用S以后用R) NSEL,R,LOC,X,-0.2E-3,0.2E-3 !选择节点 DDELE,ALL,ALL !删除所有约束 ![\"ANSYS删除约束（目的是减小弹性应变）计算\"](\"https://muchongimg.xmcimg.com/data/bcs/2016/1219/w133h4383161_1482115733_792.png#opennewwindow\") http://  T0U)3[[3FXQZZ{DU[DJF~`2.png |
