[求助] 分析一个阻抗谱，以及如何看出有几个时间常数？ 已有1人参与

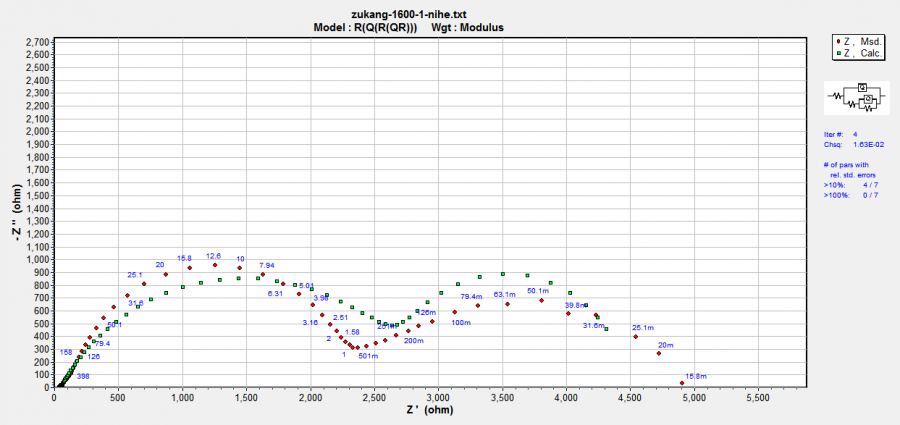

如图，镁合金AZ31在NaCl溶液中的阻抗图谱，参考有的资料用R(Q(R(QR)))等效电路进行拟合，出来的拟合结果还较为重合，但等效电路元件的拟合值误差较大，这是为什么？
以及如何从这些数据中分析出有几个时间常数？

分析一个阻抗谱，以及如何看出有几个时间常数？


分析一个阻抗谱，以及如何看出有几个时间常数？-1


分析一个阻抗谱，以及如何看出有几个时间常数？-2
回复此楼

» 收录本帖的淘帖专辑推荐

生物材料-bio

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-12-16 16:59:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

vcnet15

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
milantonini(低调小弟代发): 金币+3 2016-12-16 18:07:36
看波特图中相角的变化，我是看峰值，有一个峰值就对应一个时间常数，你这个波特图是两个时间常数。
赞一下(1人) 回复此楼
2楼2016-12-16 17:39:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

milantonini

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by vcnet15 at 2016-12-16 17:39:10
看波特图中相角的变化，我是看峰值，有一个峰值就对应一个时间常数，你这个波特图是两个时间常数。

多谢指点！
另外我拟合的电路重合度还可以，但等效元器件的误差值很大，是否可以认为R(Q(R(QR)))不适合此拟合，那么就您认为应该往哪个拟合方向考虑？谢谢！
赞一下 回复此楼
3楼2016-12-17 14:47:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chen8643713

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by vcnet15 at 2016-12-16 17:39:10
看波特图中相角的变化，我是看峰值，有一个峰值就对应一个时间常数，你这个波特图是两个时间常数。

请教一下波特图，有两根线，峰值是说其中有根线左下有个小峰，还有中间有个大峰？？
赞一下 回复此楼
4楼2016-12-17 17:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingjuzi

新虫 (正式写手)
引用回帖:
4楼: Originally posted by chen8643713 at 2016-12-17 17:18:17
请教一下波特图，有两根线，峰值是说其中有根线左下有个小峰，还有中间有个大峰？？...

是的，频率所对应的两个峰值。

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-12-17 19:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qingjuzi

新虫 (正式写手)
引用回帖:
5楼: Originally posted by qingjuzi at 2016-12-17 19:24:18
是的，频率所对应的两个峰值。
...

|Z|和Frequency所做曲线的两个峰值。

发自小木虫IOS客户端
赞一下 回复此楼
6楼2016-12-17 19:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
4楼: Originally posted by chen8643713 at 2016-12-17 17:18:17
请教一下波特图，有两根线，峰值是说其中有根线左下有个小峰，还有中间有个大峰？？...

看相角变化，找峰，一个峰对应一个时间常数。我是这么看的

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-12-18 11:45:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)
引用回帖:
4楼: Originally posted by chen8643713 at 2016-12-17 17:18:17
请教一下波特图，有两根线，峰值是说其中有根线左下有个小峰，还有中间有个大峰？？...

波特图中的两根线，一根是阻值变化，一根是相角变化，你得区分开哪一根是相角变化

发自小木虫IOS客户端
赞一下 回复此楼
8楼2016-12-18 11:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)
引用回帖:
3楼: Originally posted by milantonini at 2016-12-17 14:47:38
多谢指点！
另外我拟合的电路重合度还可以，但等效元器件的误差值很大，是否可以认为R(Q(R(QR)))不适合此拟合，那么就您认为应该往哪个拟合方向考虑？谢谢！...

两个Rq并联的过程是没有问题，这两个过程是并联关系还是串联关系？根据你的体系判断一下，可能会不一样

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-12-18 11:49:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

milantonini

铁虫 (小有名气)
★
ywuweizi: 金币+1 2016-12-18 21:41:30
引用回帖:
9楼: Originally posted by vcnet15 at 2016-12-18 11:49:02
两个Rq并联的过程是没有问题，这两个过程是并联关系还是串联关系？根据你的体系判断一下，可能会不一样
...

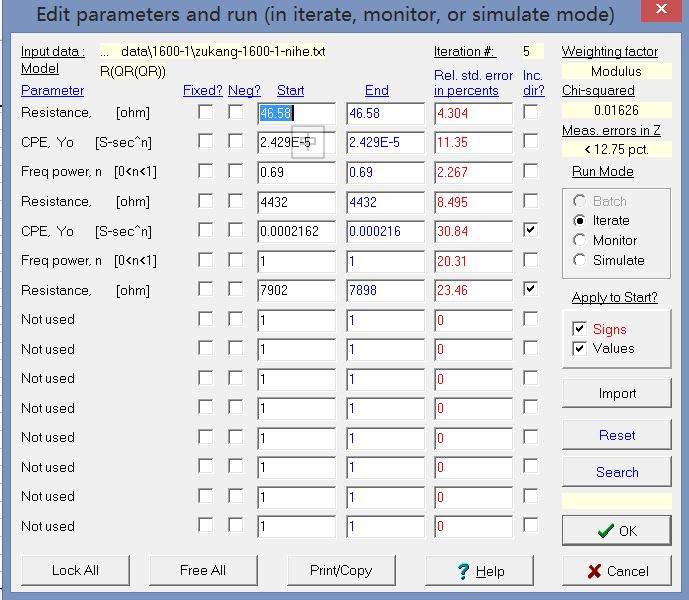

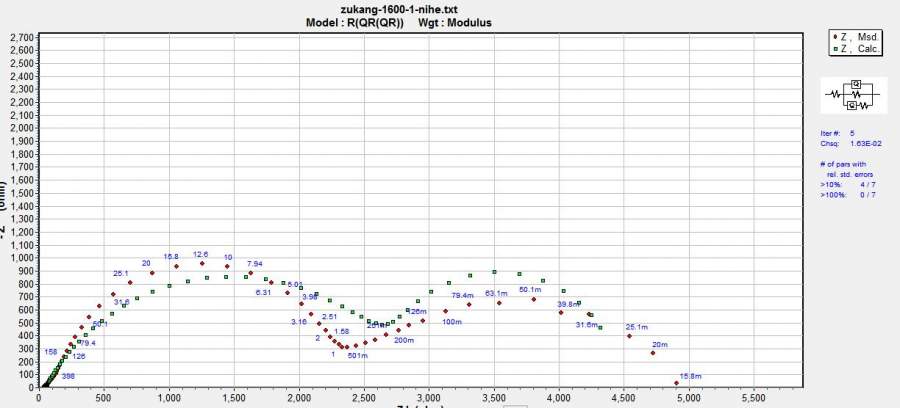

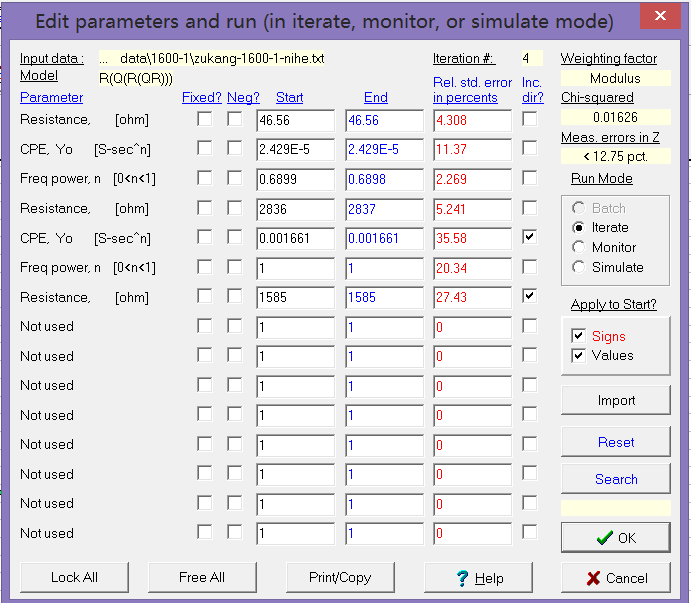

这是我将两个RQ并联后再串联得到的拟合结果，拟合的误差似乎没有减小的趋势。
初次接触电化学，还有很多不懂的地方！您讲的体系具体指什么？我测试的时候是用AZ31做工作电极，饱和甘汞做参比电极，铂电极做辅助电极，溶液为NaCl溶液
分析一个阻抗谱，以及如何看出有几个时间常数？-3


分析一个阻抗谱，以及如何看出有几个时间常数？-4
赞一下 回复此楼
10楼2016-12-18 21:39:06
