小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » MATLAB » matlab这么画一个这样的二维图
181/2返回列表12下一页
查看: 1298  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽

» 收录本帖的淘帖专辑推荐

Matlab Study

» 猜你喜欢
1楼 2016-12-15 10:27:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
13楼2016-12-15 17:24:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

chendequan

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
作三维图，俯视应该可以
赞一下 回复此楼
QQ：516477448，真心帮助解决MATLAB相关问题，提供详细资料，Word文档明确具体问题及要求，尽力而为！
2楼2016-12-15 11:23:46
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
surf函数画三维图，然后加上view(2)这句转化为俯视图
赞一下 回复此楼
没有极限，只有超越！
3楼2016-12-15 12:37:23
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
4楼2016-12-15 15:04:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
5楼2016-12-15 15:05:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by lrchyh at 2016-12-15 15:05:05
试下达不到这样的效果 ，好像得用到等高线的命令...

你如果能提供你的数据，我可以试试。如果数据量太大就给部分数据就行。
赞一下 回复此楼
没有极限，只有超越！
6楼2016-12-15 15:19:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
7楼2016-12-15 15:34:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
lrchyh: 金币+15, ★★★很有帮助 2016-12-15 16:32:49
引用回帖:
7楼: Originally posted by lrchyh at 2016-12-15 15:34:09
10        0.1        67.17115
20        0.1        67.1711
40        0.1        67.18025
60        0.1        67.17115
80        0.1        67.17115
100        0.1        67.1711
120        0.1        67.1711
140        0.1        67.17115
160        0.1        67.1711
180        0.1        67.17115
200        0.1        67.17115
10        0.2        67 ...

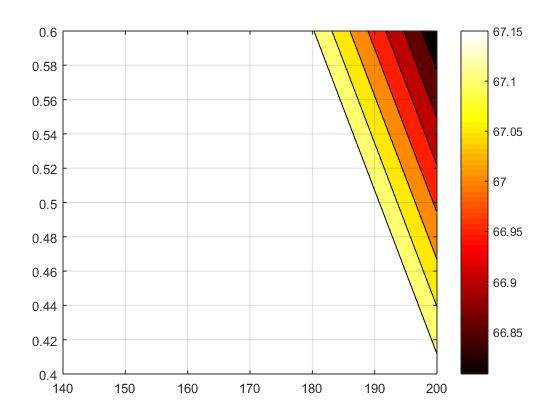

你的数据画出来是这样的
CODE:
a = load('a.txt');
x = a(:,1); y = a(:,2); z = a(:,3);
x = reshape(x,11,4); y = reshape(y,11,4); zn = reshape(z,11,4);
[xn,yn] = meshgrid(x(:,1),y(1,:));
contourf(xn,yn,zn')
colormap('hot')
colorbar
set(gca,'xlim',[140 200],'ylim',[0.4 0.6])
grid on

matlab这么画一个这样的二维图
等高线图
赞一下 回复此楼
没有极限，只有超越！
8楼2016-12-15 16:29:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
9楼2016-12-15 16:32:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lrchyh

禁虫 (小有名气)
本帖内容被屏蔽
10楼2016-12-15 16:46:07
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
