[求助] 求指点，电镜拍摄问题 已有3人参与

本人刚学电镜不久。学的是ZEISS SIGMA ，拍摄的为镍或镍合金 金属粉末固定在导电胶上，刚开始我都将WD设置在8mm左右，但是一聚焦，图像相对清晰时WD就变成了20mm左右。电镜双通道画面，左边的图像就显示很暗如图1-01.jpg，右边的相对清晰如1-08.jpg。但是要是放大到200nm级别时，右通道显示的图像也不是很清晰如图01-009.jpg。而且拍摄EDS时，采点分析就很暗，分析不出来！还望各位前辈，大神指点:一下！谢谢大家！

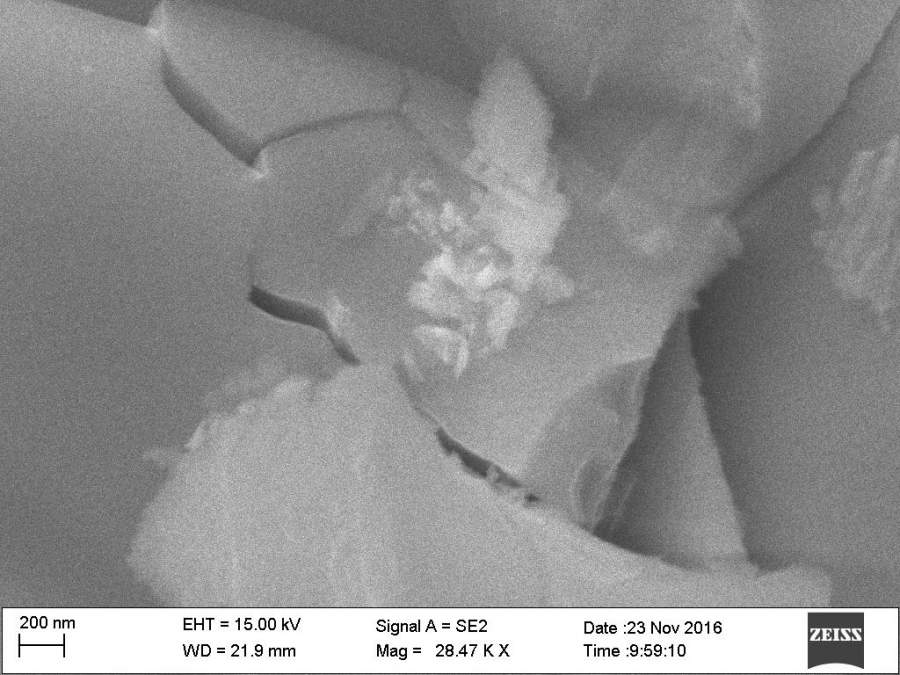

求指点，电镜拍摄问题

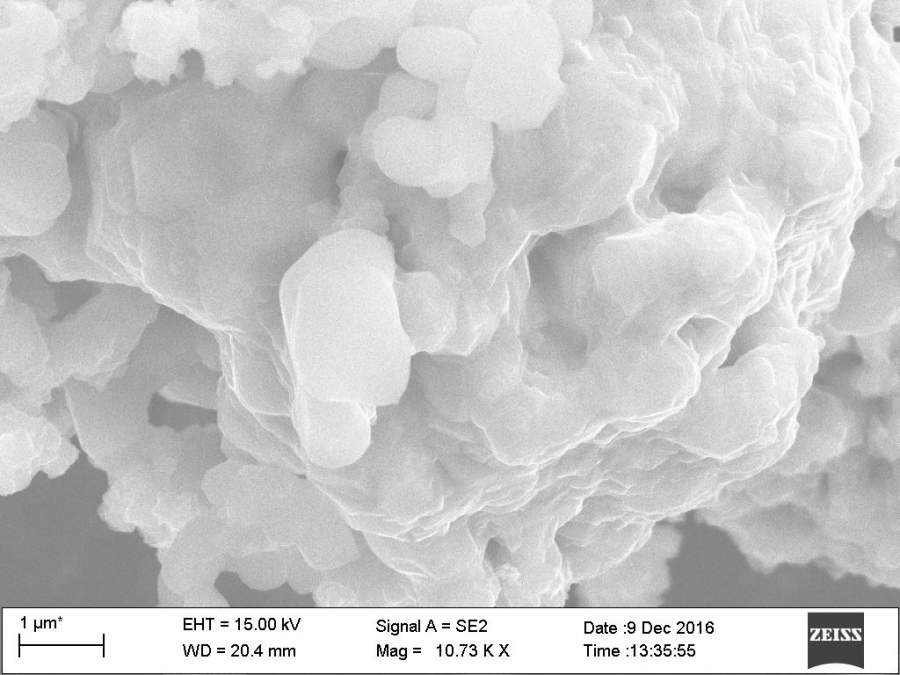

求指点，电镜拍摄问题-1

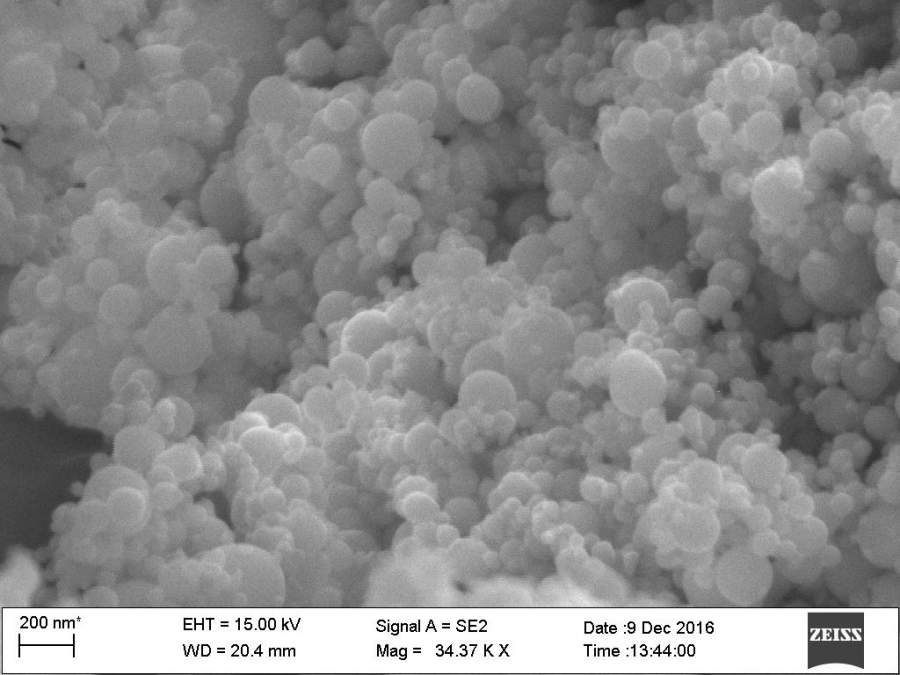

求指点，电镜拍摄问题-2

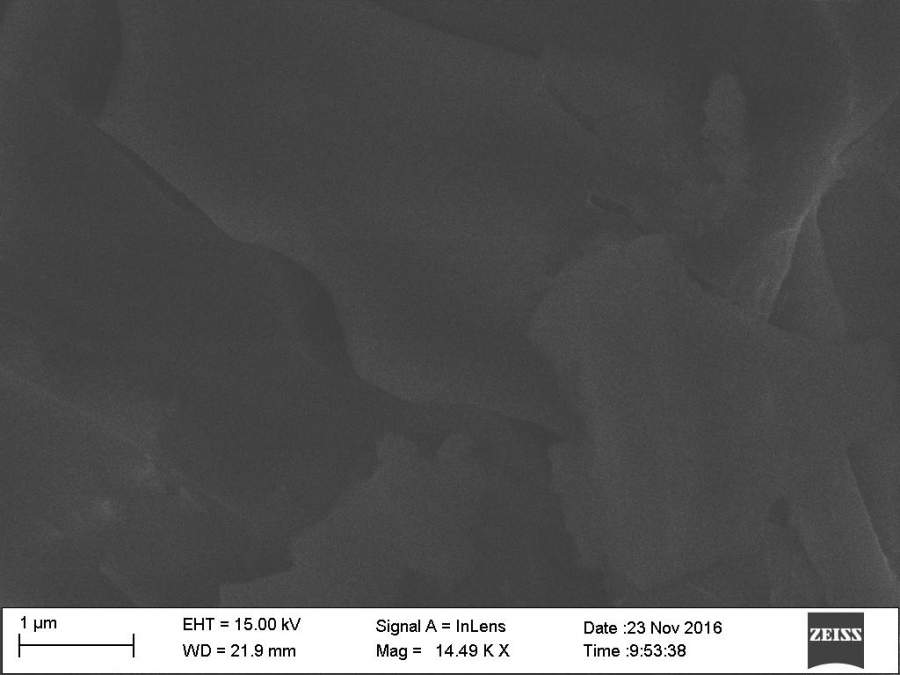

求指点，电镜拍摄问题-3
回复此楼

» 猜你喜欢
你若安好，便是晴天！
1楼 2016-12-15 09:39:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

step109

木虫 (小有名气)
引用回帖:
2楼: Originally posted by kangye_1989 at 2016-12-15 12:37:15
对焦有一点虚，然后对比度再调一下就好了

难以调到更好了！我在想是不是WD=20太远的原因，而且EDS更本采集不出来，显示的是左通道的图像，很暗，分析不出数据。如何把WD调到8mm左右，然后也能清晰显示图像呢?
赞一下(2人) 回复此楼
你若安好，便是晴天！
3楼2016-12-15 16:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lychee0924

新虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
step109: 金币+5, ★有帮助 2016-12-20 09:41:43
你试下，在低倍下自动调焦，然后放大到高倍手动调焦调对比度。
赞一下(1人) 回复此楼
做好自己。。。
4楼2016-12-17 01:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kangye_1989

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
step109: 金币+5, ★★★很有帮助 2016-12-20 09:42:00
对焦有一点虚，然后对比度再调一下就好了
赞一下 回复此楼
2楼2016-12-15 12:37:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天然_戴博文

木虫 (小有名气)
引用回帖:
3楼: Originally posted by step109 at 2016-12-15 16:33:47
难以调到更好了！我在想是不是WD=20太远的原因，而且EDS更本采集不出来，显示的是左通道的图像，很暗，分析不出数据。如何把WD调到8mm左右，然后也能清晰显示图像呢?...

WD要在10左右测EDS

发自小木虫IOS客户端
赞一下 回复此楼
5楼2016-12-17 07:20:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pony123456

铁虫 (正式写手)
eds中的图像和你自己的设置有关，在软件中可以设置图像的分辨率，调节亮度调节对比度

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-12-18 09:34:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刺鸟疯了

铁虫 (正式写手)
上移托盘自然可以到8了

发自小木虫IOS客户端
赞一下 回复此楼
7楼2016-12-18 10:13:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★
step109: 金币+5, ★★★很有帮助, 谢谢 2016-12-20 09:41:05
恩，要机械移动Z轴，光改物镜对焦电流是不行的，eds你得查下手册要求，有固定的工作距离要求的，否则收不到信号是正常，探测器被挡住或者角度不对
赞一下 回复此楼
8楼2016-12-18 11:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

在路上1122

铁杆木虫 (正式写手)

奋进者
是Z轴太高的缘故，理论上Height+WD≦Z,你的金属样品高度1~2mm,你要WD为8，最好Z轴高度设置为9~10.这些不影响样品最终清晰度，具体分析得参考资料！

发自小木虫Android客户端
赞一下 回复此楼
友情的最高境界是守护彼此的孤独！
9楼2016-12-18 12:39:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

step109

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 在路上1122 at 2016-12-18 12:39:28
是Z轴太高的缘故，理论上Height+WD≦Z,你的金属样品高度1~2mm,你要WD为8，最好Z轴高度设置为9~10.这些不影响样品最终清晰度，具体分析得参考资料！

在软件内设置Z轴为9~10是吧！谢谢，回头我试一下！
赞一下 回复此楼
你若安好，便是晴天！
10楼2016-12-19 09:34:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
