[求助] 无规则数据信息怎么画出类似surf或者contourf的伪彩图 已有2人参与

提取的数据信息如下
              X                                                Y                                          Z
-1.4375000000000002E-5    -1.1174970178911707E-5   2.8842744775651295E-9
-1.4375000000000002E-5    -1.1375000000000002E-5   3.6138617306289768E-9
-1.4245840753139319E-5    -1.123949043397322E-5    -3.946915742189615E-9
-1.417497981157015E-5     -1.1375000000000002E-5   -3.309797071415775E-10
-1.4375E-5                -1.0974940357823412E-5   -7.693325525855707E-9
-1.4227683447475649E-5    -1.1073568215223971E-5   -2.5919091311649115E-8
-1.3974959623140274E-5    -1.1375000000000002E-5   -3.2239389593792956E-8
-1.4076540506650785E-5    -1.1198913775730416E-5   -5.0665564845823356E-8
-1.4375E-5                -1.0774910536735117E-5   -1.2919133259740725E-8
-1.4219840729092554E-5    -1.0876099952874145E-5   -4.870453136386277E-8
-1.37749394347104E-5      -1.1375000000000002E-5   -7.360171465602558E-8
-1.386913706505097E-5     -1.1214640795966197E-5   -1.194288061700805E-7
-1.4375E-5                -1.0574880715646822E-5   9.125398131322154E-8
-1.4214629649811192E-5    -1.0675671903683694E-5   6.252798968031671E-8
-1.3574919246280525E-5    -1.1375000000000002E-5   1.3038103431057395E-7
-1.3672892087211055E-5    -1.1214909946229605E-5   1.1046689813600633E-7
-1.4375000000000002E-5    -1.0374850894558527E-5   4.643794903756437E-7
-1.4213930243050817E-5    -1.0474417736389998E-5   5.33203972395488E-7
-1.337489905785065E-5     -1.1375000000000002E-5   9.950638535068883E-7
-1.3476541982501364E-5    -1.1215955093233695E-5   1.2716296077709854E-6
-1.4375E-5                -1.0174821073470232E-5   6.203360901478948E-7

如上， x，y坐标不是均匀分布，不知道怎么网格化
求助 谢谢~~~
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-12-14 18:14:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

youliahz

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
originpro最简单，三列数据设成x,y,z，然后plot-contour
赞一下(1人) 回复此楼
3楼2016-12-15 09:35:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)
引用回帖:
10楼: Originally posted by cs24451 at 2016-12-15 22:31:51
我把v4 换成了cubic 内存不足的问题解决了。 顺便问一下，最后那个plot3的意义是什么呢 前面mesh已经画好了...

plot3的作用只是为了标记出初始选点画图位置
赞一下(1人) 回复此楼
没有极限，只有超越！
11楼2016-12-16 09:03:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youliahz

木虫 (小有名气)
引用回帖:
12楼: Originally posted by cs24451 at 2016-12-16 18:13:44
好的  数据在这里   我画的时候只选择了其中一部分    才避免出现speedmode...

图大概就是这样，对的吗？
无规则数据信息怎么画出类似surf或者contourf的伪彩图
赞一下(1人) 回复此楼
13楼2016-12-16 20:42:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
cs24451: 金币+5, ★★★★★最佳答案 2016-12-15 22:29:58
数据都是用的你的
CODE:
a = load('a.txt');
x = a(:,1); y = a(:,2); z = a(:,3);
[xn,yn] = ndgrid(linspace(min(x),max(x)),linspace(min(y),max(y)));
zn = griddata(x,y,z,xn,yn,'v4');
mesh(xn,yn,zn)
hold on
plot3(x,y,z,'ro','linewidth',3)

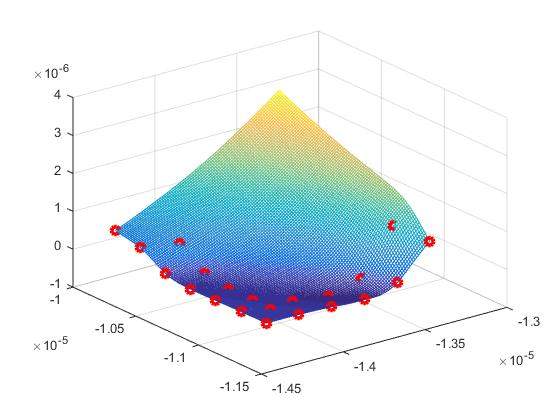

无规则数据信息怎么画出类似surf或者contourf的伪彩图-1
赞一下 回复此楼
没有极限，只有超越！
2楼2016-12-14 23:38:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cs24451

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by youliahz at 2016-12-15 09:35:49
originpro最简单，三列数据设成x,y,z，然后plot-contour

恩   对的   我之前就用的这个   不过我的数据点有5万个，如果用originlab，软件就启动speed mode， 图像上只显示一部分数据点
赞一下 回复此楼
4楼2016-12-15 18:00:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cs24451

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by youliahz at 2016-12-15 09:35:49
originpro最简单，三列数据设成x,y,z，然后plot-contour

恩   对的   我之前就用的这个   不过我的数据点有5万个，如果用originlab，软件就启动speed mode， 图像上只显示一部分数据点
赞一下 回复此楼
5楼2016-12-15 18:38:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cs24451

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 512095518 at 2016-12-14 23:38:29
数据都是用的你的

a = load('a.txt');
x = a(:,1); y = a(:,2); z = a(:,3);
= ndgrid(linspace(min(x),max(x)),linspace(min(y),max(y)));
zn = griddata(x,y,z,xn,yn,'v4');
mesh(xn,yn,zn)
hold on
pl ...

恩 我看明白了。 不过这个ndgrid 是不是等同于meshgrid的作用呢，只要把xn，yn的顺序换一下。

我试了你的代码，但是出现的问题是，我的数据点太密集，运行直接死机了，从上到下有16万个数据点，
赞一下 回复此楼
6楼2016-12-15 19:14:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

512095518

专家顾问 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by cs24451 at 2016-12-15 19:14:55
恩 我看明白了。 不过这个ndgrid 是不是等同于meshgrid的作用呢，只要把xn，yn的顺序换一下。

我试了你的代码，但是出现的问题是，我的数据点太密集，运行直接死机了，从上到下有16万个数据点，...

ndgrid在三维数据的时候，效果等同于meshgrid。数据量太多会出现卡死
赞一下 回复此楼
没有极限，只有超越！
7楼2016-12-15 19:21:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cs24451

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 512095518 at 2016-12-14 23:38:29
数据都是用的你的

a = load('a.txt');
x = a(:,1); y = a(:,2); z = a(:,3);
= ndgrid(linspace(min(x),max(x)),linspace(min(y),max(y)));
zn = griddata(x,y,z,xn,yn,'v4');
mesh(xn,yn,zn)
hold on
pl ...

griddata使用v4的话， 显示内存不足
警告: 检测到重复的 x-y 数据点: 将使用重复点的平均值。
> In griddata>mergepoints2D (line 167)
  In griddata>gdatav4 (line 245)
  In griddata (line 129)
  In Double_tran_eigenfreq_degenerate_field_superposition (line 8)
错误使用 bsxfun
内存不足。请键入 HELP MEMORY 查看选项。
出错 griddata>gdatav4 (line 250)
d = abs(bsxfun(@minus, xy, xy.'));
出错 griddata (line 129)
        vq = gdatav4(x,y,v,xq,yq);
出错 Double_tran_eigenfreq_degenerate_field_superposition (line 8)
zn = griddata(x,y,z,xn,yn,'v4');
赞一下 回复此楼
8楼2016-12-15 19:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youliahz

木虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by cs24451 at 2016-12-15 18:38:45
恩   对的   我之前就用的这个   不过我的数据点有5万个，如果用originlab，软件就启动speed mode， 图像上只显示一部分数据点...

speed mode可以关掉，要不你把数据发出来，我用origin试试看
赞一下 回复此楼
9楼2016-12-15 21:17:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cs24451

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by 512095518 at 2016-12-14 23:38:29
数据都是用的你的

a = load('a.txt');
x = a(:,1); y = a(:,2); z = a(:,3);
= ndgrid(linspace(min(x),max(x)),linspace(min(y),max(y)));
zn = griddata(x,y,z,xn,yn,'v4');
mesh(xn,yn,zn)
hold on
pl ...

我把v4 换成了cubic 内存不足的问题解决了。 顺便问一下，最后那个plot3的意义是什么呢 前面mesh已经画好了
赞一下 回复此楼
10楼2016-12-15 22:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
