fluent被动型动网格问题 已有1人参与
|
|

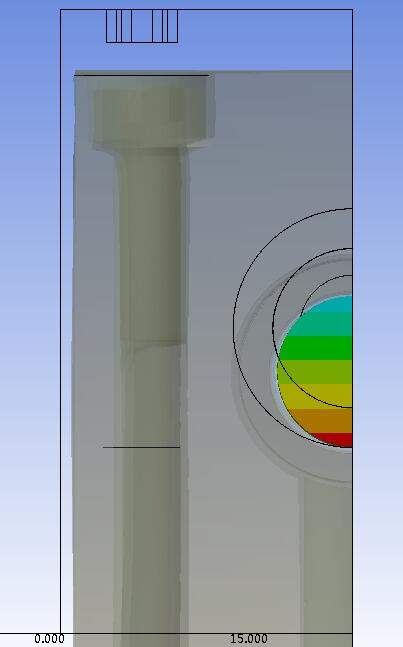

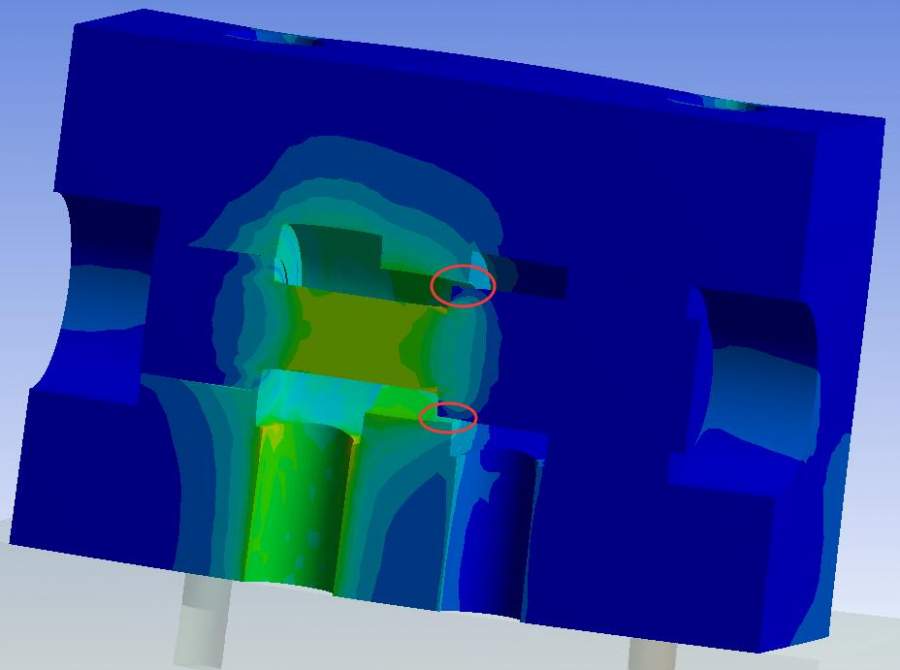

在WB中用fluent+transient structual做双向流固耦合，老是动网格出现负体积。 多方查找，发现我的问题中，动网格属于被动型。 流沙博客中对此有一定讲解，但是他给出的示例为流域边界传递到固体上的力或力矩使得固体运动，采用动网格6DOF模型。 （博客连接如下 http://blog.sina.com.cn/s/blog_599d8faa01013ks3.html http://blog.sina.com.cn/s/blog_599d8faa01013qcc.html ） 可我的问题中，固体并不运动。 如图（单向流固耦合计算结果），一个简单的阀，所有外表面受海水围压60Mpa，回油腔压力同海水压力， 进油腔压力90Mpa，红圈部分为间隙配合密封，因两侧压力差而产生压差流。  由于阀整体外部受压，阀体所有表面都会向实体内部压缩。 由于阀体通过螺栓固定于安装底板，底板底面fixed， 故而，流域网格整体有竖直方向的平移。如下：   显然这也是被动型动网格问题，但是不同的是，并非由于固体刚体运动而导致流域移动，而是固体变形导致流域移动， 请教大神，我该如何设置这一问题的动网格？ 授予之恩，不胜感激！@wuming524 |
