[求助]
Fluent自定义标量梯度C_UDSI_G使用问题 已有1人参与
|

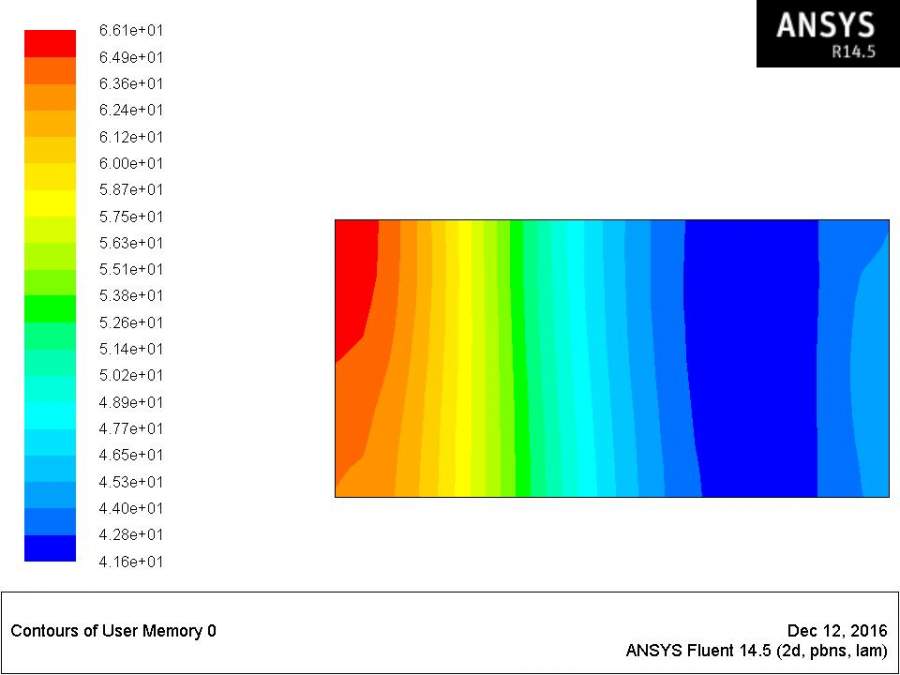

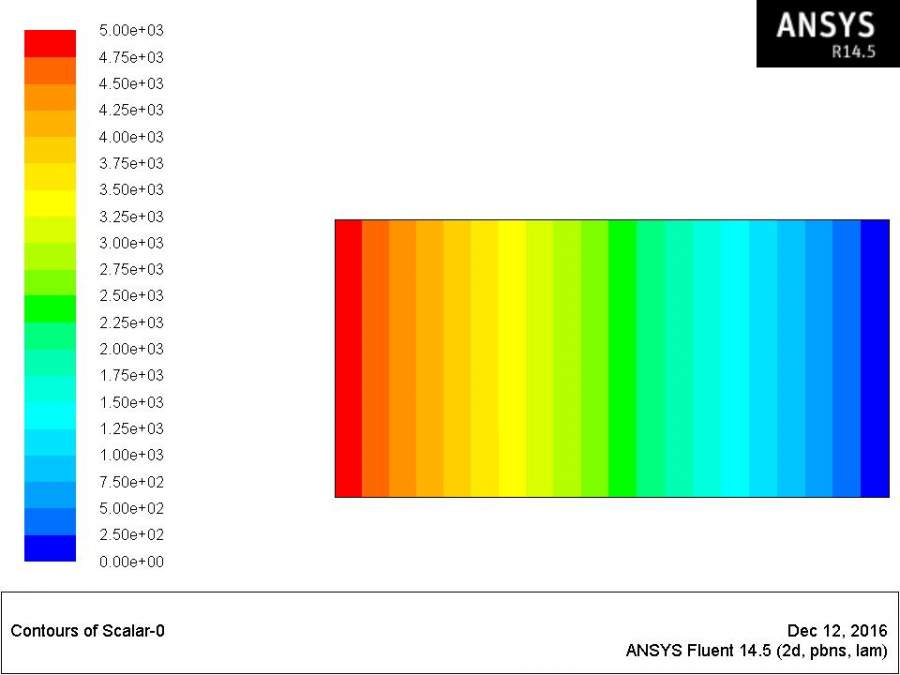

各位大神，我最近想做向在流场的计算中加入电场的一个仿真，思路是通过加入UDS求解电势的标量方程，得到电势分布，然后在求解电势梯度得到某处的电场强度。现在已经可以在流场中加入电势了，感觉应该没什么问题，如图 电势图 左侧为5KV，右侧为0V，上下通量为0。 于是，我又用C_UDSI_G来求解电势梯度想获得电场，如图  理论上应该是匀强电场，大小应该为50，可不知为什么求解的结果始终都有问题 求解电场的源代码如下，C_UDSI_G这个宏可以这么用吗，如果不可以应该怎么求解才能得到电场强度 麻烦各位帮忙看下是哪里的问题，谢谢啦 DEFINE_ON_DEMAND(electric_field) { Domain *domain; cell_t c; Thread *t; domain = Get_Domain(1); thread_loop_c(t,domain) { begin_c_loop(c,t) { C_UDMI(c,t,0) = NV_MAG( C_UDSI_G(c,t,0) ); } end_c_loop (c,t) } } |
