[求助]
ICEM 结构网格划分多条边的节点匹配问题，help！ 已有1人参与
|

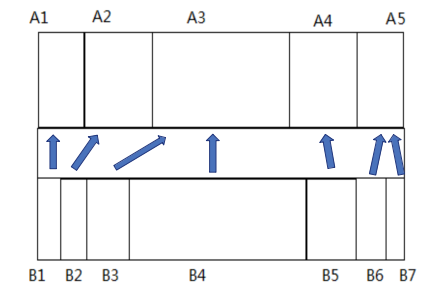

各位大神们好，在下最近做一个热风流场加热薄片的一个问题，本来呢模型方方正正很简单，三维的但是也很快分好了块。设置节点时出了点问题，如下,我把情况简化了然后画了个图，大致如下，画成二维的： 然后其中A12345 是上面5个块，B1234567是下面7个块。中间有一个块。 可是节点对应关系却如图所示，B3B4对应A3，这是为什么？而且还没设置节点数就默认自动对应好了，不管怎么改都是A3节点数=B3+B4。这不科学啊？我这里也有基本教程，节点设置上也用了 Linked Bunching，我想让B4和A3对应，然而并不能做到啊。而我希望有如下的结果：  请问大神们这种节点的对应关系是如何的？有没有办法更改?今天想了一个下午，搞不通啊  |
