[求助]
Fluent模拟室外风环境相关问题
|
||
|

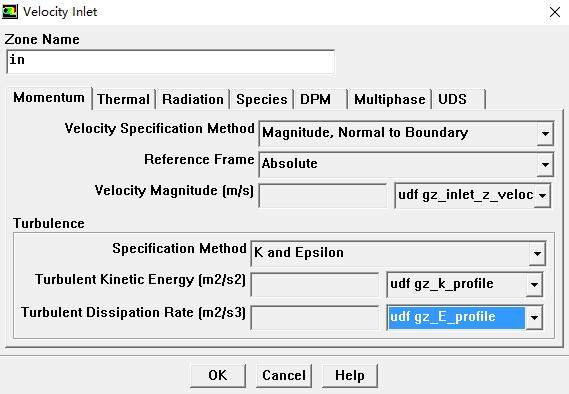

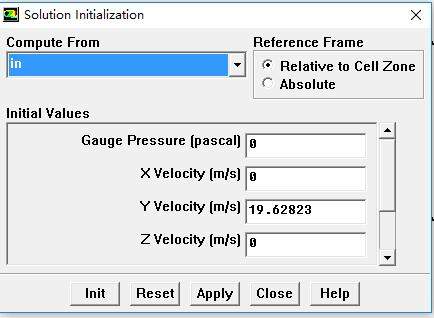

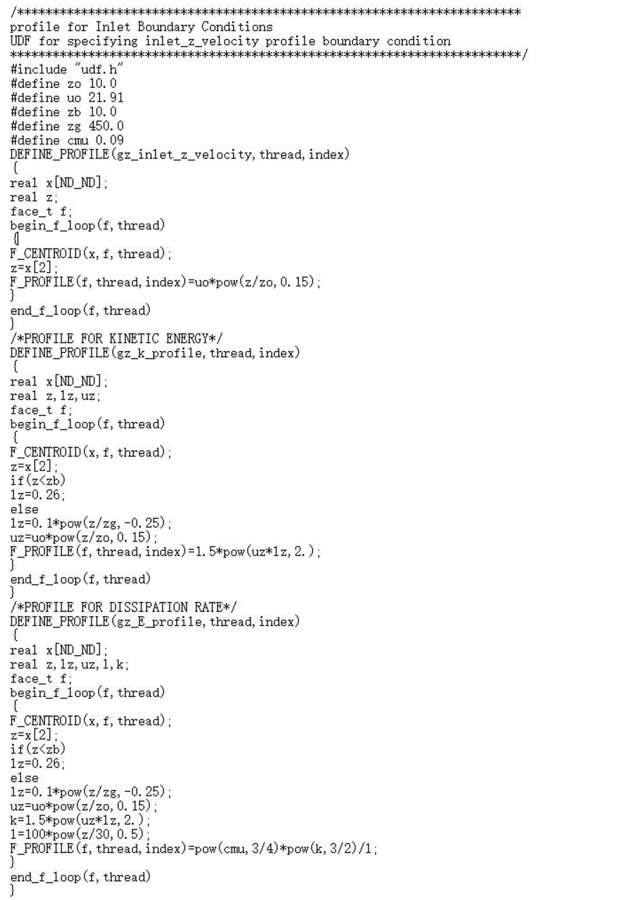

由于初学，很多问题不懂，在这里认真请教各位大神。下面是一些条件： 模拟的室外风环境（风绕流建筑物），入口条件风速剖面采用梯度指数规律：Uz/Uo=(Z/Zo)^a，湍动能 k=1.5（Uz*Iz）^2,湍流耗散率 E=0.09^0.75*k^1.5/l，湍流积分尺度 l=100（Z/30）^0.5。湍流强度 lz：若Z＜Zb时，lz=0.26，若10＜Z≤Zg，lz=0.1（Z/Zg）^-0.25。下图截了4张图，第一张是自己写的UDF。第二张是选择了解释型的UDF的界面。第三张图是定义入口条件界面以及我选择的参数。第四张是初始化流场的选择。 主要问题有下面几个： 1、根据上面给的条件，udf是否有写错？ 2、UDF和Fluent挂钩有没有选错？速度入口的方法，我选择的”垂直于边界条件“，这样选择有没有错？对应的下面的速度，K，E我均选的自己写的UDF。 3、流场初始化时，我选择”in“后，”Initial Values“界面中的 Y方向速度框 和 湍流动能 以及湍流耗散率分别出现了一个新值，这个是否要修改？ 4、按照上面的UDF和对应选项的设置，计算出来的结果，得到的速度和实际测量相差较大。试了很多次，还是不清楚是哪个环节出错了？ 5、最后，如果我想把得到的速度矢量图和计算模型一起导出成图片格式，这个怎么处理？（还是说只能导出矢量图，再通过其他软件把计算模型放上去的？） 再次感谢大神的耐心的读完问题，并希望能得到大神们的帮助。感谢……  1jpg  2.jpg  3.jpg  4.jpg@wuming524 |
