[求助] 求助 简单的管道网格画法 我是菜鸟 已有2人参与

求助 一段管道的网格画法 新手菜鸟 轻拍 gambit网格
如图所示
画了好久 还是不会画 网格质量太差 用cooper命令方法
先谢谢

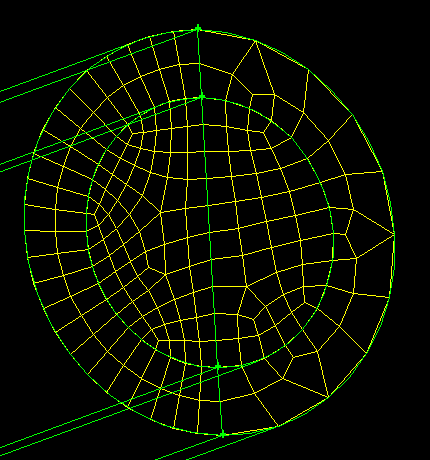

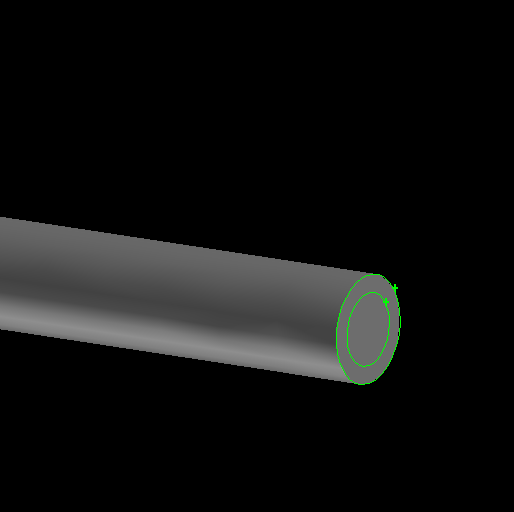

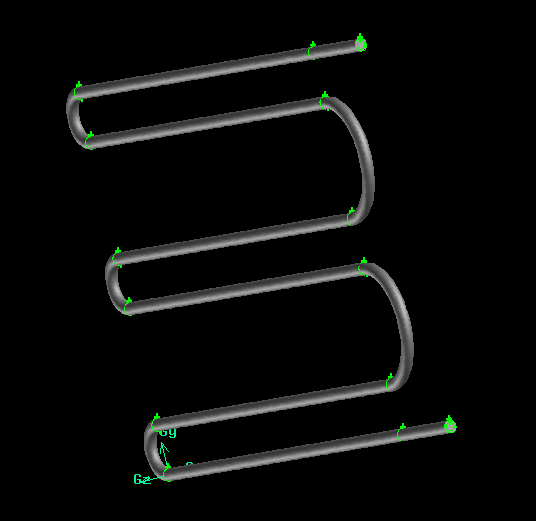

下图  一个整体 一个管道入口（因为考看管内外壁温度差，所以我画出了壁厚，环形为壁厚，中间为流体） 还有 我画的入口截面图3  为什么中间截面左右两边的网格不一样呢？

求助 简单的管道网格画法 我是菜鸟


求助 简单的管道网格画法 我是菜鸟-1
求助 简单的管道网格画法 我是菜鸟-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
坚强一点
1楼 2016-12-12 15:23:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

888777999

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
我的金色城堡: 金币+15, ★★★★★最佳答案, 谢谢 2016-12-13 18:50:10
你这个管道是需要管壁和通道耦合计算？
01.用pave格式划分入口内通道面，再默认quad外环面
02.将内部通道的圆柱及圆弧段母线划分线网格
03.将内部通道，由作为源面的入口开始依次以cooper格式划分体网格
04.以相同的选择顺序选择外壁的各部分，依次以cooper格式划分体网格
注：要提高网格质量，可以将半圆弧段进行切割成多段
赞一下 回复此楼
君子慎其独也！
2楼2016-12-12 16:54:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

888777999

新虫 (小有名气)

【答案】应助回帖

引用回帖:
2楼: Originally posted by 888777999 at 2016-12-12 16:54:18
你这个管道是需要管壁和通道耦合计算？
01.用pave格式划分入口内通道面，再默认quad外环面
02.将内部通道的圆柱及圆弧段母线划分线网格
03.将内部通道，由作为源面的入口开始依次以cooper格式划分体网格
04.以相 ...

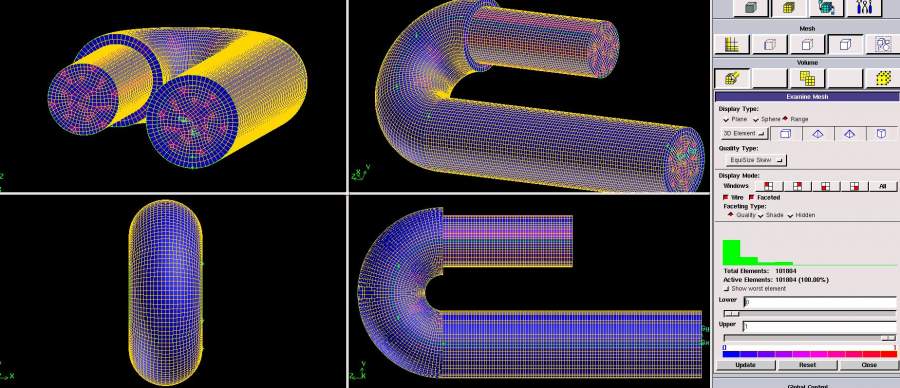

效果如图
求助 简单的管道网格画法 我是菜鸟-3
赞一下(1人) 回复此楼
君子慎其独也！
3楼2016-12-12 16:57:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
月只蓝: 金币-10, 应助指数-1, 屏蔽内容, 答非所问，多次无意义应助！ 2017-03-24 10:51:28
本帖内容被屏蔽
4楼2016-12-13 17:33:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
