[求助] abaqus幅值曲线问题以及修正剑桥模型计算问题

abaqus中加载幅值曲线问题以及利用修正剑桥和多孔介质计算排水固结模型的相关问题!!!
1.幅值曲线问题
默认现象增加的幅值曲线为ramp,但是ramp中进行设置时没有对力大小值的相关设置,只有一个magnitude的设置。如图:abaqus幅值曲线问题以及修正剑桥模型计算问题如果我要施加的力大小为80000,分析步时间为36000s,那我该如何设置?
另外,书中看到的ramp曲线设置是这样的:abaqus幅值曲线问题以及修正剑桥模型计算问题-1
是否因为设置的分析步种类不同?我的分析步是soils,书上的是static general。
2.进行修正剑桥和多孔介质计算模型时,需要输入初始应力,也就是我的初始地应力平衡。
首先建立模型进行初始地应力平衡,我使用的MC模型计算geostatic,分析步时间为1s。
然后重新建模,采用修正剑桥和多孔介质,添加分析步geostatic、load、consolidation。进行各种边界以及参数设置
在geostatic分析步的predefined fileds中添加地应力平衡计算得到的应力结果,即导入地应力平衡的odb文件。
一切完成进行计算。
问题:1.初始应力的引入方法是否正确?
           2.地应力平衡的分析步时间是否一定要1s?因为相当于自重沉降,我的时间应该是43200s
           3.计算分析会出现几个问题:

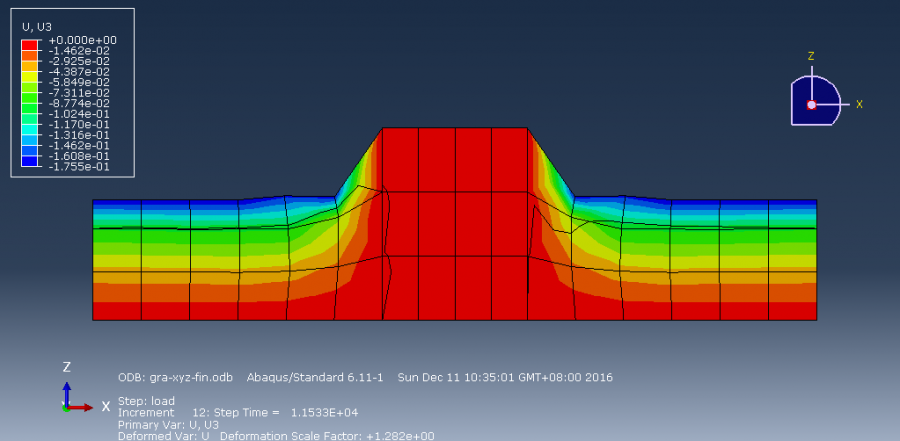

由于排水井材质不同于土体,会出现这种情况abaqus幅值曲线问题以及修正剑桥模型计算问题-2如何避免?使得表面平整
最后一步用时不收敛,出现abaqus幅值曲线问题以及修正剑桥模型计算问题-3始终解决不了。
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzg17959

新虫 (小有名气)

第一个确实有影响,第二个应该是不对吧,我也正在纠结,第三个问题后处理的一致性改成1就可以了

发自小木虫Android客户端
2楼2018-07-18 23:57:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzg17959

新虫 (小有名气)

现在楼主明白了么,可以分享下么

发自小木虫Android客户端
3楼2018-07-19 00:03:33
