[求助]
求助各位朋友 已有1人参与
|

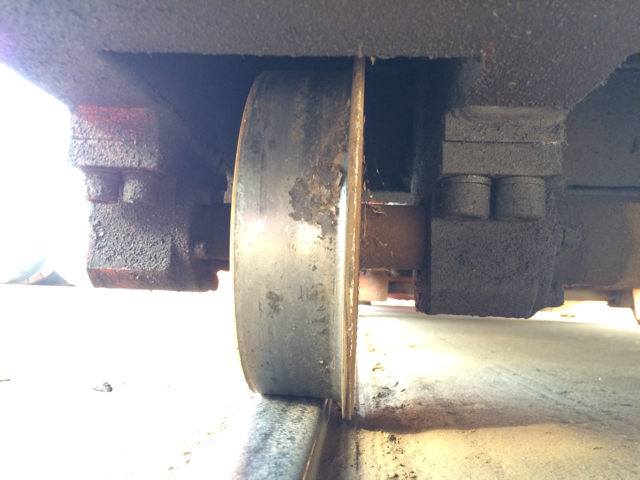

麻烦各位帮忙看一下这根光轴跟实心轮子连接的结构以及两边的座的结构，轮子跟轴是一起转的，谢谢了 发自小木虫IOS客户端 |
回复此楼» 猜你喜欢
使用高温共聚焦显微镜原位观察熔盐-陶瓷的高温腐蚀反应过程
已经有0人回复
-
使用高温激光共聚焦显微镜对GCr15轴承钢中碳化物高温行为的原位观察与分析
已经有1人回复
-
金属材料论文润色/翻译怎么收费?
已经有282人回复
-
求助TiAl合金的B2相pdf卡片
已经有0人回复
-
引领原子制造时代，成就未来材料之基--徐州国基原子制造有限公司
已经有3人回复
-
使用高温共聚焦原位观察磁场对凝固枝晶的影响
已经有0人回复
-
不同N、Si含量对含钒HRB400e钢组织和性能的影响
已经有0人回复
-
超高温激光共聚焦显微镜拓展脉冲磁场装置
已经有0人回复
-
线能量对超高强度海工钢热影响区组织演变与韧性的影响
已经有0人回复
-
燕山大学金属材料专业——王青峰课题组2026年硕士生招收须知
已经有0人回复
-
【博士招生】材料科学与工程专业（金属类）博士研究生，非诚勿扰。
已经有24人回复
wsl8631800
至尊木虫 (著名写手)
- 应助: 0 (幼儿园)
- 金币: 17482
- 红花: 1
- 帖子: 1554
- 在线: 39.8小时
- 虫号: 1299241
- 注册: 2011-05-18
- 性别: GG
- 专业: 自动化
2楼2016-12-10 19:39:24
3楼2016-12-10 20:21:21
【答案】应助回帖
感谢参与，应助指数 +1
|
您是要维修还是设计？ 如果是设计的话，轴上有键，两边轴承座里面有滑动轴承就能实现同样功能。如果要改进设计，提高速度，可以考虑将滑动轴承换成滚动轴承。另外，轮子内外圆柱面、轴与轴承的接触面，比较建议进行表面淬火或者渗碳，渗氮甚至碳氮共渗（这个跟你采用的材料有关，材料跟设计要求和成本有关。45钢一般调质处理后表面淬火，调质硬度28-32HRC，表面淬火48-52HRC，这是我做设计最常用的材料。15CrMo一般采用渗碳，表面硬度58-63HRC，38CrMoAlA一般采用渗氮工艺，表面硬度950HV以上） 如果说维修的话，我建议的思考方向：第一，轮子和轴的联接（我认为键的可能性比较大，因为看轮子没看到焊接点，但也不排除是焊接上的）第二，轴承座里面的结构（我认为滑动轴承，尤其含油轴承可能性比较大）第三，拆卸工艺（现场能否将设备吊起？如果能吊起的话，是不是先拆轴承座后拆轮子和轴比较方便？如果不能吊起，现场是否有叉车或者地牛（你也可以认为是人力叉车的一种）能将设备抬起来。 当然，还有一种可能。驱动轮子的轴本身不是圆形，而是方形，这样的话方形轴和轴承座联接处安装上套，内方外圆，方形用插床加工，也可以实现这个功能。 |
» 本帖已获得的红花（最新10朵）
yaozezhong4楼2016-12-10 22:10:37
5楼2016-12-11 07:13:35
|
这个问题，我联系您查看一下《机械原理》和《机械设计》，或者机械设计相关手册的“轴系”章节。那里有案例，案例里面有很多需要注意的细节，我自己设计会考虑，但给您讲难免挂一漏万。所以，我联系您仔细阅读这些书籍，会得到更完美的解答 发自小木虫Android客户端 |
6楼2016-12-11 13:36:06
|
另外，需要纠正您一个常识，轴和轮子一起转，说明轴和轮子有联接限制了回转方向的相互运动，键和焊接都能实现。而轴和轴承没有回转方向上的固定，无论用滑动轴承还是滚动轴承都可以实现轴和轴承座相对回转。您的图片没有轴承细节，也没有轮子与轴的联接细节，我提出的只是我认为有可能的结构，具体您需要自己看 发自小木虫Android客户端 |
7楼2016-12-11 13:39:57
|
对了，轴承座一般是自行设计。但是有很多供应商有轴承座和轴承一起安装好的轴承座套装，MISUMI THK 力士乐 三益都有，但不知道是否适合您使用。轴承座一般为HT300或者45钢材质，HT300表面喷漆或者磷化，45钢表面发黑处理或者镀铬，根据您需要的外观设计。具体您的要求我也不知道，这些需要您根据项目需求确定。 发自小木虫Android客户端 |
8楼2016-12-11 13:44:17
echoone168
禁虫 (正式写手)
|
本帖内容被屏蔽 |
9楼2016-12-11 20:24:32
10楼2016-12-12 16:22:23
