[求助] fluent后处理，Tecplot速度云图不连续 已有1人参与

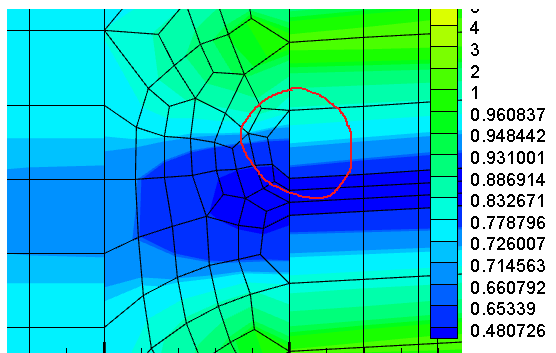

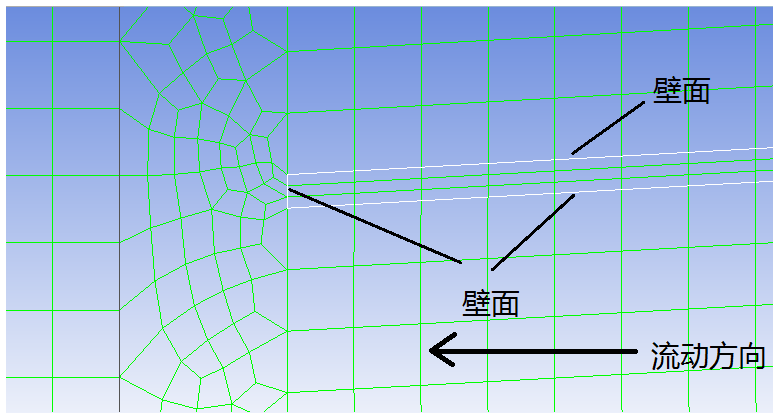

肋片换热，fluent计算结果导入Tecplot2015，速度云图如图1下，红色线圈标记出云图不连续，出现断层，图2为网格，壁面为肋片。请问各位模拟大神，怎么让它变成连续的云图，小弟只有这40个金币，希望各位大哥帮帮忙，多谢了

fluent后处理，Tecplot速度云图不连续


fluent后处理，Tecplot速度云图不连续-1
回复此楼

» 猜你喜欢
1楼 2016-12-09 21:43:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youliahz

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
2507473226: 金币+40, ★★★很有帮助 2016-12-16 15:47:19
以前也碰到过，方法一是使用tecplot内插功能在不连续处调整一下，方法二是直接把数据从tecplot里拷到origin里做云图
赞一下 回复此楼
2楼2016-12-10 09:54:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

红尘落尽

银虫 (正式写手)
那个地方网格太粗了吧，加密一下

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-12-10 11:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2507473226

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by youliahz at 2016-12-10 09:54:51
以前也碰到过，方法一是使用tecplot内插功能在不连续处调整一下，方法二是直接把数据从tecplot里拷到origin里做云图

不好意思，回复的有点晚。请问插值功能是自己设定数值点加进去，还是tecplot自动插值光滑？我用的tecplot2015，没找到smooth功能，不知道放到哪个位置了？方法二中origin的云图效果有tecplot好吗？我提取所有节点数据导入origin做了一下，整个图都乱了，出现了个别节点位置参数混乱，速度矢量云图与数值条不对应。您的方法我都试了，新手不太会操作，问的有点多，望多多指教，如果有相关教程，希望大哥能指点下。
fluent后处理，Tecplot速度云图不连续-2
赞一下 回复此楼
4楼2016-12-12 09:27:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2507473226

铜虫 (初入文坛)
引用回帖:
3楼: Originally posted by 红尘落尽 at 2016-12-10 11:49:30
那个地方网格太粗了吧，加密一下

重画网格是最后的选择了，计算时间挺长的，大老板又催得紧，请问还有其他方法吗？
赞一下 回复此楼
5楼2016-12-12 09:30:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

CaiYN

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 2507473226 at 2016-12-12 09:30:14
重画网格是最后的选择了，计算时间挺长的，大老板又催得紧，请问还有其他方法吗？...

请问你这个问题解决了吗？我也遇到一样的了，这是自己数据的问题还是TECPLOT自身的问题呢
赞一下 回复此楼
6楼2019-06-04 21:37:11
