[求助] 诡异的CV曲线？请帮我找到原因啊。

溶液为1M HCOOH+1M H2SO4溶液，工作电极为石墨板，石墨板上负载有Pd催化剂，对电极为铂片，参比电极为Ag/AgCl电极。扫速为100mV/s，扫描范围为：-0.2-+0.8V。

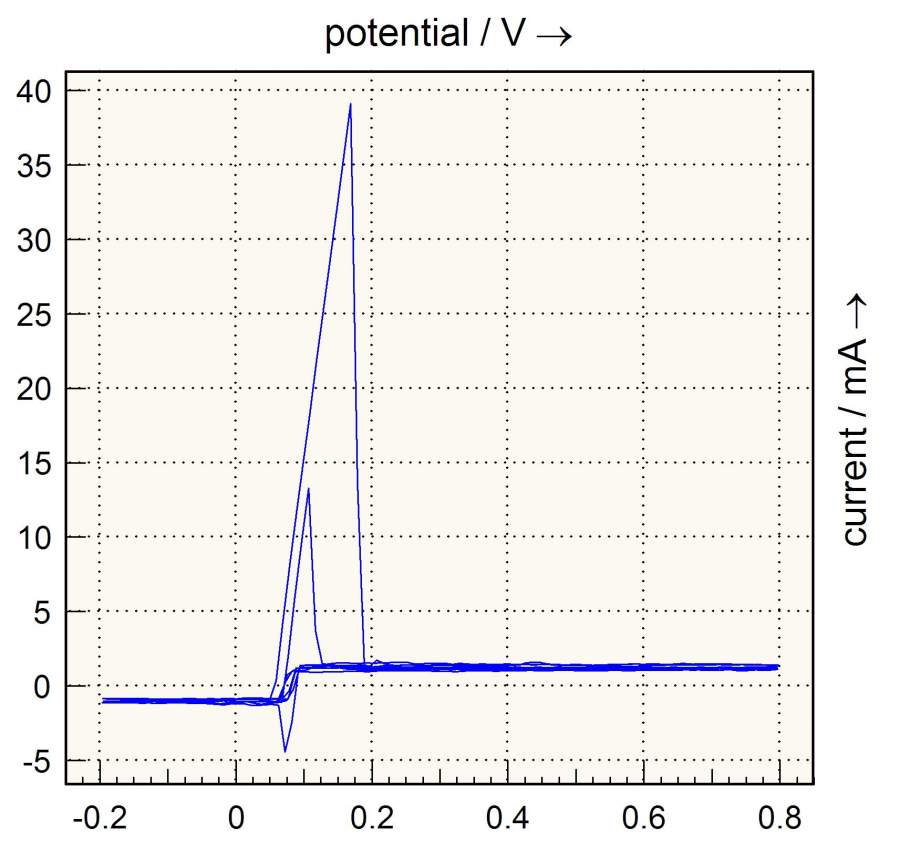

  最初以为是接触不好，把所有的电极都连接了一遍，仍然很怪异。但是图的形状变化了。

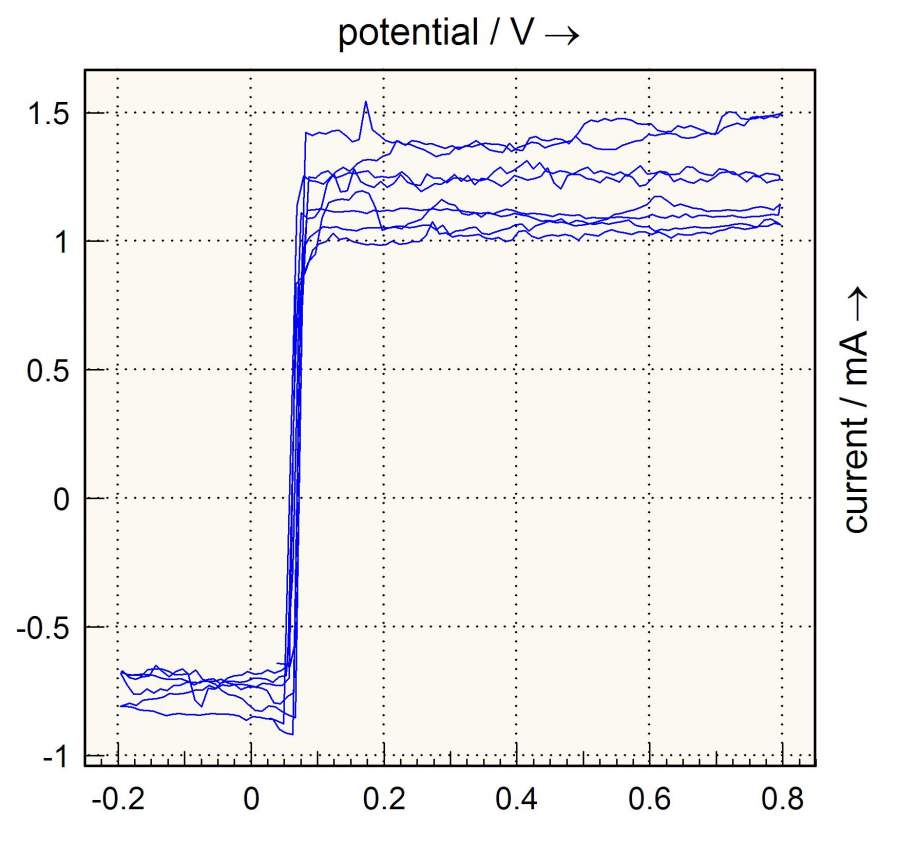

  第一次扫CV，出现这么怪异的图形？请大家指点一二。

诡异的CV曲线？请帮我找到原因啊。


诡异的CV曲线？请帮我找到原因啊。-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-12-09 12:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小笨飞吧

新虫 (小有名气)
看一下线的接头是不是有问题

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-12-09 15:21:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fanxuliang90

木虫 (著名写手)
池子坏了！换一个！或者是参比坏了

发自小木虫Android客户端
赞一下 回复此楼
无牵无挂。。自己努力
3楼2016-12-09 15:23:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

loopool5358

银虫 (正式写手)
换了一根参比电极，还是这种图。第一次遇到啊。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
坚持！
4楼2016-12-09 16:49:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

loopool5358

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 小笨飞吧 at 2016-12-09 15:21:31
看一下线的接头是不是有问题

已经把所有连线重新连接。仍然是这问题。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
坚持！
5楼2016-12-09 16:50:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

悲催不过如此

新虫 (初入文坛)
第一种图形我也做出来过，当时是我想扫铜离子溶液的峰，然而扫出来并不明显，于是本来是应该给铜离子溶液中加缓冲溶液的我把缓冲溶液直接给替换成支持电解质溶液氯化钾，因为当时我觉得应该是导电性不好，结果图形就出成这样了

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-12-09 17:47:33
