[求助] 阻抗出现半圆 已有3人参与

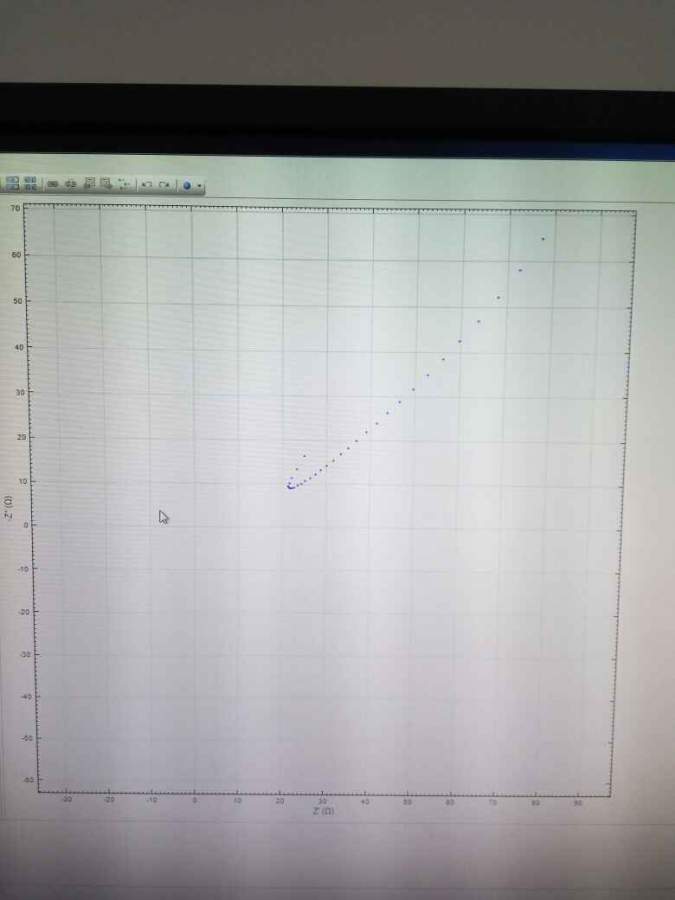

我测的是石墨烯和聚苯胺复合材料的阻抗,从0.01v 到10的六次方。发现图像不对,这是为什么

阻抗出现半圆


@Gamry-电化学 @langzhizhou 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
高频的感抗?你这种图我在Autolab用MUX上的转接出来的电极线做的EIS见过,建议检查一下你的电极线是不是缠绕或者太长了
2楼2016-12-08 17:34:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)


看看符不符合kk转换

先验证一下数据的有效性

然后在考虑出现问题的原因
3楼2016-12-09 13:32:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
重新再测一下吧,这个阻抗图怪怪的

» 本帖已获得的红花(最新10朵)

4楼2016-12-09 13:50:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj631169

新虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by ywuweizi at 2016-12-09 13:50:33
重新再测一下吧,这个阻抗图怪怪的

三个样品都是这样

发自小木虫Android客户端
5楼2016-12-09 17:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Namometer

至尊木虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
参照一些相关的文献,重新设置一下测试参数看看。
6楼2016-12-10 10:35:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lj631169

新虫 (小有名气)

引用回帖:
2楼: Originally posted by vcnet15 at 2016-12-08 17:34:54
高频的感抗?你这种图我在Autolab用MUX上的转接出来的电极线做的EIS见过,建议检查一下你的电极线是不是缠绕或者太长了

没有  还有其他的原因吗 用的是Autolab工作电极
7楼2016-12-12 20:48:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)

引用回帖:
7楼: Originally posted by lj631169 at 2016-12-12 20:48:22
没有  还有其他的原因吗 用的是Autolab工作电极...

检查一下你的参比电极,或者更换一个参比电极试一下,看一下是不是发生了高频相移
8楼2016-12-12 21:12:02
