| 查看: 1959 | 回复: 9 | ||||
[求助]
请问这样的联锁逻辑图画法对吗？ 已有1人参与
|

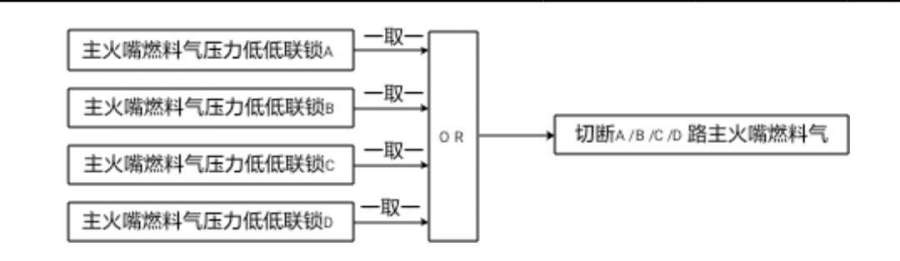

请问大家，这样的联锁逻辑关系画法对吗？投稿一篇论文，改造前加热炉四路主火嘴燃料气压力低低联锁为一取一关系，这样画对吗？谢谢！ 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
材料调剂
已经有3人回复
-
070300化学279求调剂
已经有4人回复
-
一志愿华东理工085601材料工程303分求调剂
已经有14人回复
-
软件工程求调剂22软工296分求调剂，接受跨调
已经有4人回复
-
材料工程085601，270求调剂
已经有3人回复
-
288求调剂，一志愿华南理工大学071005
已经有10人回复
-
085600材料与化工专硕329 求调剂
已经有20人回复
-
275求调剂
已经有5人回复
-
一志愿山东大学化学与化工学院材料与化工专硕，360分求调剂
已经有5人回复
-
本科211，293分请求调剂
已经有11人回复
2楼2016-12-07 20:59:36
liaifeng
专家顾问 (著名写手)
-
专家经验: +593 - PCEPI: 11
- 应助: 435 (硕士)
- 贵宾: 0.463
- 金币: 12148.4
- 散金: 1000
- 红花: 43
- 帖子: 1024
- 在线: 243.4小时
- 虫号: 2521188
- 注册: 2013-06-25
- 专业: 能源化工
- 管辖: 石油化工
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jackly78: 金币+3, 应助奖励 2016-12-08 08:52:17
LZSW: 金币+10, ★★★★★最佳答案 2016-12-12 00:31:11
感谢参与，应助指数 +1
jackly78: 金币+3, 应助奖励 2016-12-08 08:52:17
LZSW: 金币+10, ★★★★★最佳答案 2016-12-12 00:31:11
|
这样的画法不是很规范。你这样的表述容易引起混淆，联锁参数的引入应该是取4个点，只要其中一个点满足条件就导致后面的操作，还是4个点都满足才导致后面操作。 如果是其中一个点引起后面操作的话，应该是一个四选一的操作，如果是四个点都满足才动作的话，应该是个四选四的操作。但是看你这个逻辑应该是四选一，因为你使用了OR条件。 |
3楼2016-12-07 21:56:34
4楼2016-12-07 23:16:15
5楼2016-12-07 23:17:13
liaifeng
专家顾问 (著名写手)
-
专家经验: +593 - PCEPI: 11
- 应助: 435 (硕士)
- 贵宾: 0.463
- 金币: 12148.4
- 散金: 1000
- 红花: 43
- 帖子: 1024
- 在线: 243.4小时
- 虫号: 2521188
- 注册: 2013-06-25
- 专业: 能源化工
- 管辖: 石油化工
6楼2016-12-08 12:09:11
|
我也感觉是这样，其实我就是想拿出其中一个作为例子进行说明，我以A路的燃料气压力低低联锁说明就可以了呗，没必要把四路都列出来，这样是不是看的更明白，不会产生歧义 @liaifeng 发自小木虫Android客户端 |
7楼2016-12-08 12:49:46
liaifeng
专家顾问 (著名写手)
-
专家经验: +593 - PCEPI: 11
- 应助: 435 (硕士)
- 贵宾: 0.463
- 金币: 12148.4
- 散金: 1000
- 红花: 43
- 帖子: 1024
- 在线: 243.4小时
- 虫号: 2521188
- 注册: 2013-06-25
- 专业: 能源化工
- 管辖: 石油化工
8楼2016-12-13 09:11:58
9楼2016-12-13 22:55:31
liaifeng
专家顾问 (著名写手)
-
专家经验: +593 - PCEPI: 11
- 应助: 435 (硕士)
- 贵宾: 0.463
- 金币: 12148.4
- 散金: 1000
- 红花: 43
- 帖子: 1024
- 在线: 243.4小时
- 虫号: 2521188
- 注册: 2013-06-25
- 专业: 能源化工
- 管辖: 石油化工
10楼2016-12-14 08:35:55
