[求助] 齿轮齿条啮合传动,螺旋角必须一样大吗? 已有1人参与

如题,斜齿轮,斜齿条啮合传动,螺旋角必须一样大吗?

发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美洲豹美洲豹

新虫 (初入文坛)

2楼2016-12-07 16:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

引用回帖:
2楼: Originally posted by 美洲豹美洲豹 at 2016-12-07 16:08:49

谢谢

发自小木虫Android客户端
3楼2016-12-07 16:14:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fubq116

木虫 (著名写手)

引用回帖:
2楼: Originally posted by 美洲豹美洲豹 at 2016-12-07 16:08:49

请问是什么书啊
4楼2016-12-07 21:43:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

美洲豹美洲豹

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by fubq116 at 2016-12-07 21:43:05
请问是什么书啊

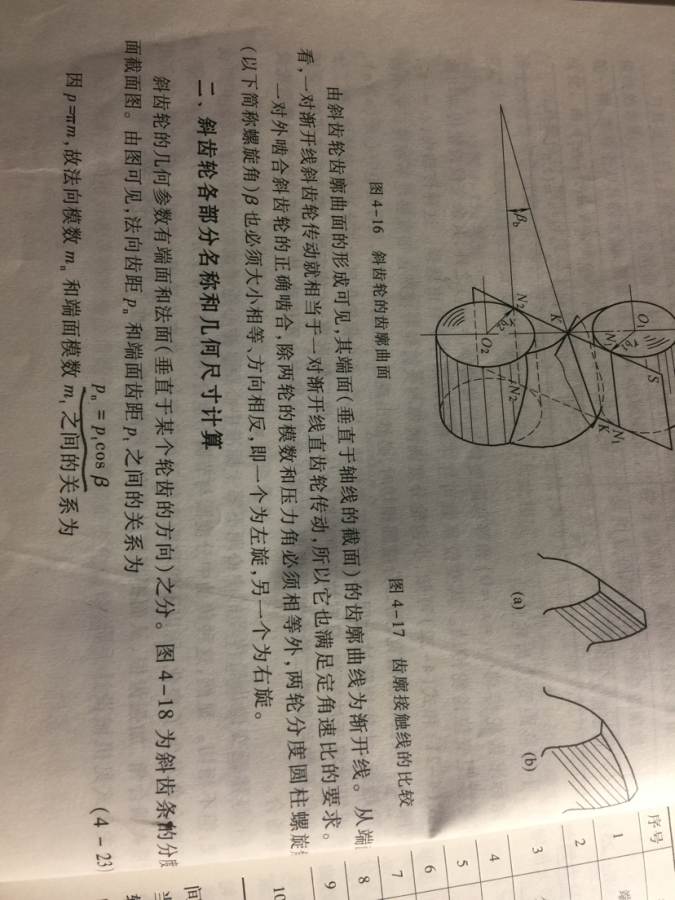

高等教育出版社的机械设计基础第六版,主编杨可桢

发自小木虫IOS客户端
5楼2016-12-08 00:06:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuqh

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
不一定,如果齿轮的旋转轴线与齿条的移动方向不垂直的话,螺旋角是不等的,可以参考交错轴螺旋齿轮传动

» 本帖已获得的红花(最新10朵)

6楼2016-12-08 11:15:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

引用回帖:
6楼: Originally posted by liuqh at 2016-12-08 11:15:19
不一定,如果齿轮的旋转轴线与齿条的移动方向不垂直的话,螺旋角是不等的,可以参考交错轴螺旋齿轮传动

你好,我发现这个问题了,齿条的螺旋角10度,不知道齿轮的如何得到,

发自小木虫Android客户端
7楼2016-12-08 13:28:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lht91

木虫 (正式写手)

送红花一朵
引用回帖:
6楼: Originally posted by liuqh at 2016-12-08 11:15:19
不一定,如果齿轮的旋转轴线与齿条的移动方向不垂直的话,螺旋角是不等的,可以参考交错轴螺旋齿轮传动

麻烦您指导一下,齿轮轴线和齿条移动方向的夹脚约为80度,齿条的螺旋角约为10度,齿轮的螺旋角该如何计算,

发自小木虫Android客户端
8楼2016-12-08 13:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

映雪斋主人

新虫 (小有名气)

楼主,如果您不是做题而是实际设计一个设备的话,我强烈建议您选用标准产品,最好是市面上能买到的,即便有些设计参数需要修改。这对您节省成本和后续维修都有很大好处。ATLANTA是一家制作齿轮的厂家,您可以向他们咨询。另外MISUMI和三益也做。小原齿车也做,但日本牌子价格贵一些。您完全可以让供应商参与进来整个设计过程,这样可以节约您的时间,还能让您学到很多东西,还可以节约您最终完成项目的成本。您完全可以向供应商索要一份PDF版本或者纸质的样本(台湾叫产品型录,跟他们说样本他们会以为是给你一个产品小样)。这本样本一般会跟您以后完成项目提供很多灵感
9楼2016-12-10 22:27:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18028209859

新虫 (初入文坛)

是的必须一样大。
10楼2017-08-08 14:38:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
