[求助] 求助单层石墨烯的AFM照片上的条纹噪音干扰问题 已有2人参与

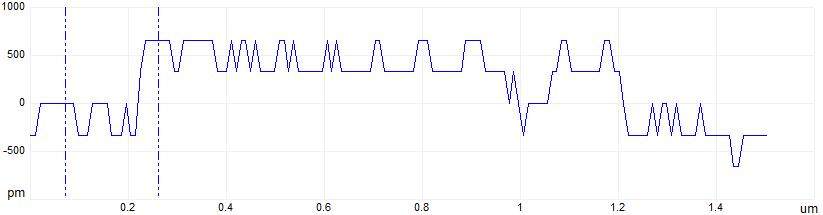

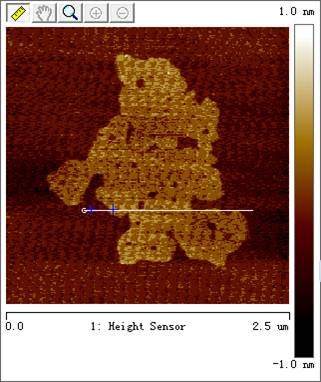

我最近用AFM扫石墨烯时，得到的照片上有许多规律的条纹干扰，大约是0.3nm的深浅，因为我的石墨烯样品的AFM本身只有0.6nm的厚度，这个条纹影响很明显，请问大家这是什么原因造成的，有什么办法校正吗。
我测试是使用布鲁克快扫设备tapping模式，探针是全新的，针尖压力大概是150左右。石墨烯是分散在乙醇溶剂里，滴在云母片上自然干燥的。

求助单层石墨烯的AFM照片上的条纹噪音干扰问题


求助单层石墨烯的AFM照片上的条纹噪音干扰问题-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-12-06 14:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happydoggy

捐助贵宾 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sinct: 金币+10, ★有帮助 2016-12-09 09:52:02
产生噪音的来源比较多，比如震荡或是电磁干扰，还有针的问题。可以通过AFM软件把高频的过滤，不过效果肯定没有没有干扰的好。
赞一下(1人) 回复此楼
2楼2016-12-06 14:55:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

happydoggy

捐助贵宾 (著名写手)
另外您的AFM把石墨烯都破坏了，产生了许多缺陷，应该是用力过大
赞一下 回复此楼
3楼2016-12-06 14:56:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinct

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by happydoggy at 2016-12-06 14:55:22
产生噪音的来源比较多，比如震荡或是电磁干扰，还有针的问题。可以通过AFM软件把高频的过滤，不过效果肯定没有没有干扰的好。

请问如何把高频过滤，我已经用flatten处理了
赞一下 回复此楼
4楼2016-12-06 15:12:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jsqm123

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
使用Peakforce tapping去做。另外，将Z limit 降到1um，力设定的小一些，Gain变大
赞一下 回复此楼
5楼2016-12-06 15:46:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinct

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by happydoggy at 2016-12-06 14:56:36
另外您的AFM把石墨烯都破坏了，产生了许多缺陷，应该是用力过大

您好，我发现图片的条纹噪音是由于原始图片背景弯曲，flatten后造成的失真，我理解是算法问题，想请问您如何能避免背景弯曲，以免造成图像失真
赞一下 回复此楼
6楼2016-12-06 21:51:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinct

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by jsqm123 at 2016-12-06 15:46:08
使用Peakforce tapping去做。另外，将Z limit 降到1um，力设定的小一些，Gain变大

您好，我发现图片的条纹噪音是由于原始图片背景弯曲，flatten后造成的失真，想请教您如何才能避免背景弯曲，以免后处理造成图像失真
赞一下 回复此楼
7楼2016-12-06 21:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

blueskine

木虫 (正式写手)
你好，你做AFM浓度用多少，自然干燥时间大概多久

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-10-17 10:28:22
