simufact.forming孔洞闭合分析
|
|

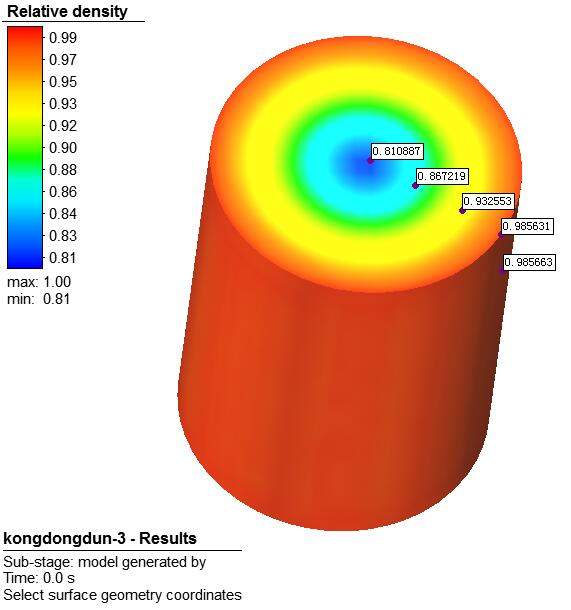

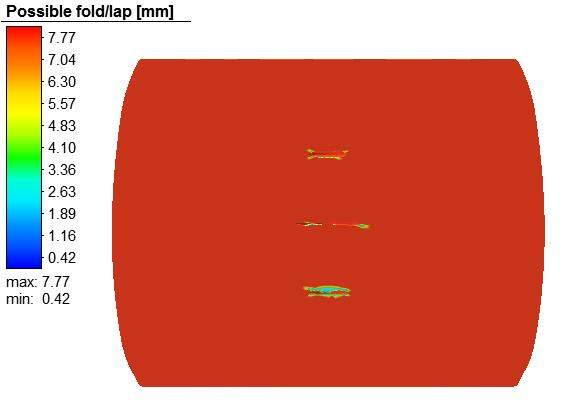

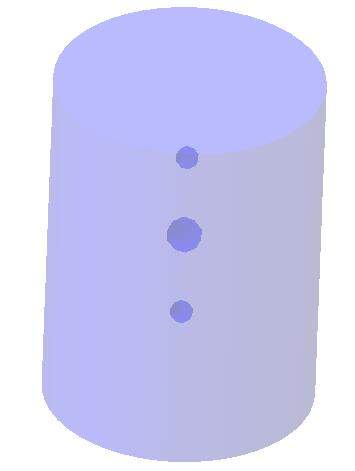

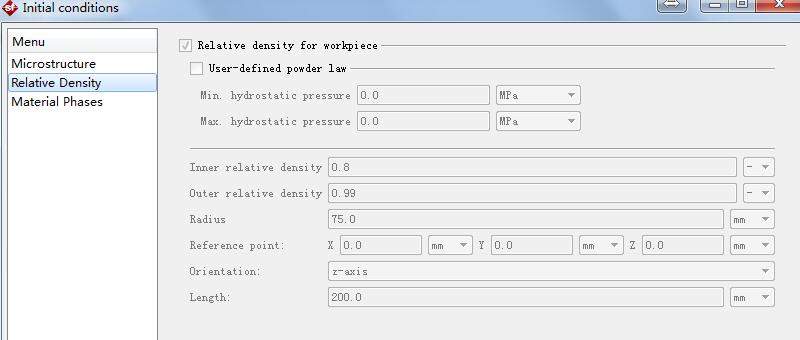

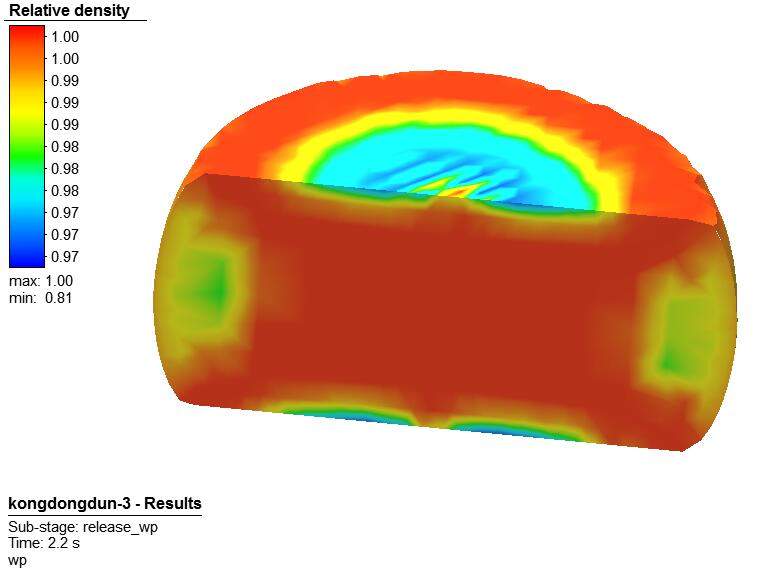

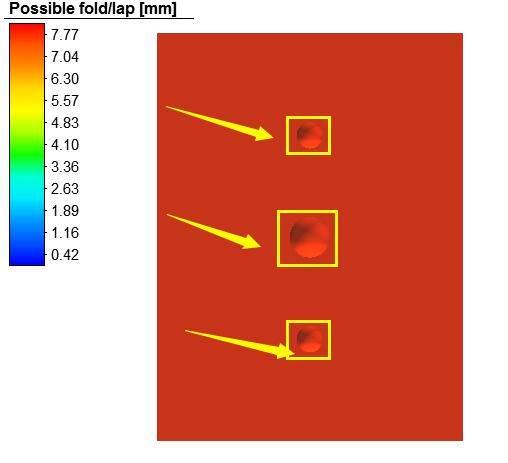

对于研究铸造过程产生的一些缺陷，比如孔洞、间隙、气孔等，在接下来的成形工艺（锻造、冲压等），本文主要提供一种研究镦锻过程中孔洞闭合。simufact.forming研究的方法主要有三种： 1）从铸造软件（如procast）中读取铸造分析结果，结果中有一些孔洞、气孔等缺陷的结果，在simufact中进行分析； 2）相对密度法：在simufact中通过定义相对密度，有间隙、孔洞的地方相对密度较小，孔洞间隙较少的地方相对密度较大，这样对过成形后，相对密度分布，从而分析成形过程中孔洞、间隙等闭合情况； 3）简化几何模型，将几何模型上划分一些空洞，定义不同形状，来进行直接的成形分析； 本文主要讲述后两种方法： 相对密度法： 建模过程与其它成形分析建模过程类似，不同之处在于为工件定义相对密度分布：内部相对密度0.8外部相对密度0.99，成线性分布；  初始相对密度分布：  成形后相对密度分布：  另外一种方法既是实际建出空洞模型，看成形过程孔洞的闭合情况，可以随意建一些孔洞的形状，这里建了三个孔洞，仅用于示例：（可以采用对称模型，也可以采用全模型）    成形后孔洞形状：   空洞闭合过程中，即发生网格的折叠重合，FE方法不容易收敛，建议使用有限体积法（FV) 更多视频教程： 技术邻ID：qcwhwang http://www.jishulink.com/content/post/301786 |
