[求助] 大牛请留步，下面问题绝对值得你解答 已有2人参与

大牛请留步。。。。。。。下面问题绝对值得你解答。
单个电极的比电容计算方法有两种：
1.三电极，三电极测的是单个电极的比电容。根据GCD曲线计算比电容是Cs=I*tmV，I/m是电流密度A/g，t是放电时间，V是电势力窗口。应该对吧？
2.双电极。
2.1第一个问题，用双电极测组装的电容器，出来的GCD曲线是指整个电容器的还是单个电极的？
2.2第二个问题，如果gcd曲线是测单个电极的，那么GCD曲线计算比电容是Cs=2I*tmV，I/m是电流密度A/g，t是放电时间，V是电势力窗口.对否？
2.3针对第二个问题，我查了一篇文献Cellulose Nanofibril/Reduced Graphene Oxide/Carbon Nanotube Hybrid Aerogels for Highly Flexible and All-Solid-State Supercapacitors。里面提到：
大牛请留步，下面问题绝对值得你解答
图大牛请留步，下面问题绝对值得你解答-1

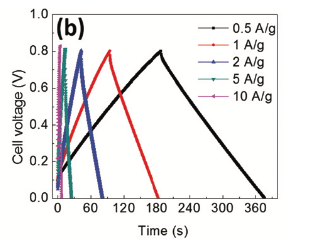

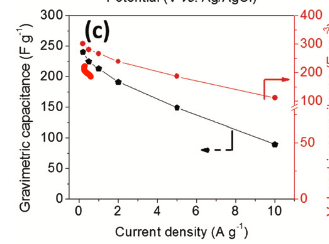

根据上面公式Cs=2I*tmV，计算0.5A/g，比电容应该是252左右（这个应该是单个电极的比电容，如果是整个电容器的话乘以4后得出的单个电极比电容太大啦），和下面文章提到的一致；
大牛请留步，下面问题绝对值得你解答-2

2.4 验证。我找了另外一篇文章：Nanocellulose coupled flexible polypyrrole@graphene oxide composite paper electrodes with high volumetric capacitance。
大牛请留步，下面问题绝对值得你解答-3可知道采用的也是双电极方法测

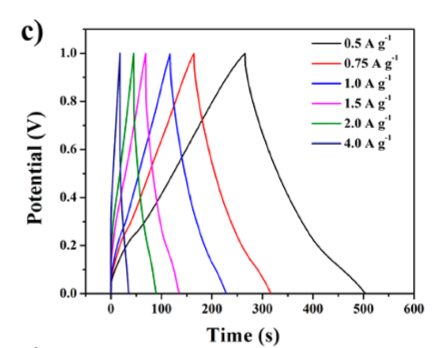

大牛请留步，下面问题绝对值得你解答-4用上面公式算出来是1A/g，225左右，和文章下面提到差不多
大牛请留步，下面问题绝对值得你解答-5

2.5困惑。下面是第三篇文章Nanostructured Graphene Composite Papers for Highly Flexible and Foldable Supercapacitors。
大牛请留步，下面问题绝对值得你解答-6

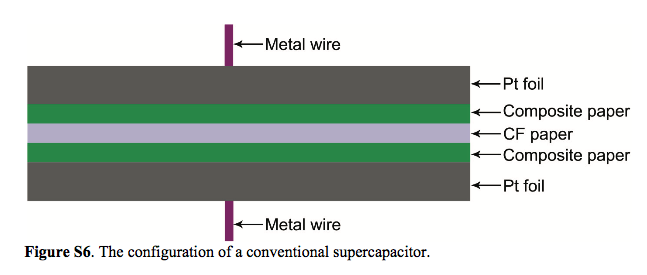

大牛请留步，下面问题绝对值得你解答-7可知道采用的也是双电极方法

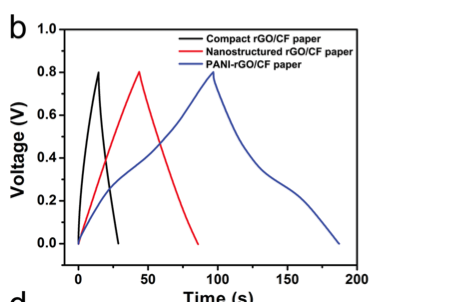

大牛请留步，下面问题绝对值得你解答-8图中电流密度是1A/g的，根据上面公式算蓝色的线应该是231.25左右。但是

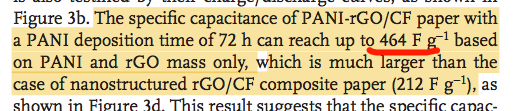

大牛请留步，下面问题绝对值得你解答-9，整整多了一倍。怎么算的？

大牛请留步，下面问题绝对值得你解答-10
D2A05D6B-38A1-4B1D-ACEC-9B2F26A660FA.png@langzhizhou
回复此楼

» 猜你喜欢
1楼 2016-12-02 16:45:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strugglejsp

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
louderbe: 金币+1 2016-12-05 09:33:18
Cs=2I*tmV，这个公式是针对对称电极的，m指的是单个电极上的活性物质，你所提到的4也就是Cs=4I*tmV中，m指的是两个电极上的活性物总和，但是Cs都是指的你的活性物材料的比电容。
赞一下 回复此楼
2楼2016-12-03 15:28:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lindonghan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by strugglejsp at 2016-12-03 15:28:23
Cs=2I*tmV，这个公式是针对对称电极的，m指的是单个电极上的活性物质，你所提到的4也就是Cs=4I*tmV中，m指的是两个电极上的活性物总和，但是Cs都是指的你的活性物材料的比电容。

那么GCD图中的电流密度A/g指的是Cs=2It/mV（m为单个电极的活性质量）中的（I/m）吗？

发自小木虫IOS客户端
赞一下(1人) 回复此楼
3楼2016-12-03 23:44:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

strugglejsp

木虫 (正式写手)
引用回帖:
3楼: Originally posted by lindonghan at 2016-12-03 23:44:32
那么GCD图中的电流密度A/g指的是Cs=2It/mV（m为单个电极的活性质量）中的（I/m）吗？
...

是的
回复此楼
4楼2016-12-04 11:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
5楼2018-04-02 09:02:49
已阅   申请ECEPI   回复此楼   编辑   查看我的主页
