[求助] 求各位有限元大神一个问题,采用workbench计算的 已有3人参与

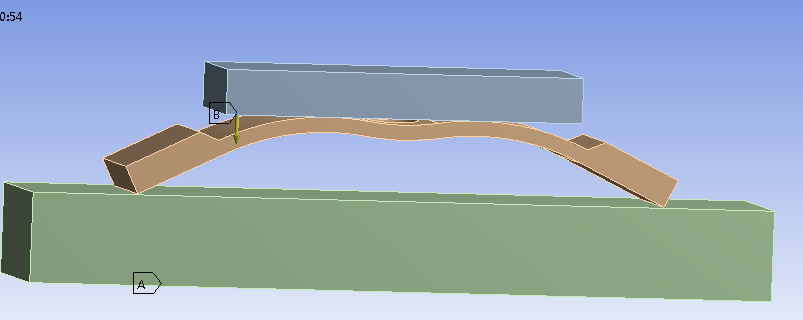

中间是一个弹簧钢板,下面长方体固定,上方长方体下压,使中间的弹簧钢板变形,变形后钢板与两个长方体面接触,这种问题怎么设置接触怎么计算啊,我每次算完之后钢板都进到长方体里面了,而且还压不平,我是使用workbench进行分析的,结构形式如下图,求各位大神指导啊

求各位有限元大神一个问题,采用workbench计算的
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hangingsky

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
1940703905: 金币+10, ★★★很有帮助 2016-12-03 11:27:42
设置弹簧钢板下表面和长方体上表面为接触对,并约束弹簧钢板前后两侧面的位移(垂直于上图屏幕方向的两个面)。

» 本帖已获得的红花(最新10朵)

2楼2016-12-02 12:18:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
1940703905: 金币+10, 有帮助 2016-12-03 11:27:56
要定义好接触面,并且采用非线性分析

» 本帖已获得的红花(最新10朵)

微信公众号acoustic-world
3楼2016-12-02 18:39:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1940703905

新虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by hangingsky at 2016-12-02 12:18:35
设置弹簧钢板下表面和长方体上表面为接触对,并约束弹簧钢板前后两侧面的位移(垂直于上图屏幕方向的两个面)。

谢谢指导,我试一下,小弟才开始用,后面有问题的话还希望能再次给与指导
4楼2016-12-03 11:00:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1940703905

新虫 (小有名气)

送红花一朵
引用回帖:
3楼: Originally posted by g57410000 at 2016-12-02 18:39:29
要定义好接触面,并且采用非线性分析

谢谢指导,我试一下看看效果,如果还有不会的希望能够得到你的再次指导
5楼2016-12-03 11:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吟风舞墨

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
先试试约束钢板的位移,不行的话再改默认的面接触
6楼2016-12-03 14:02:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
7楼2016-12-03 20:29:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

my768188

金虫 (正式写手)

接触要做定义
8楼2016-12-03 23:04:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
