应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 电分析测试 » 锂硫电池循环衰减过快
251/3返回列表123下一页
查看: 3021  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

101°C

金虫 (小有名气)

[求助] 锂硫电池循环衰减过快 已有2人参与

万能的虫友，为什么我测试的锂硫电池衰减这么快？
正极片配方为S:导电碳VDF=6:3:1，隔膜为商业PP膜，电解液是加2%LiNO3的，电解液滴加量为40微升/毫克硫，测试系统是新威尔，测试工步为前两圈0.05C,之后是0.5C循环，测试温度25℃。

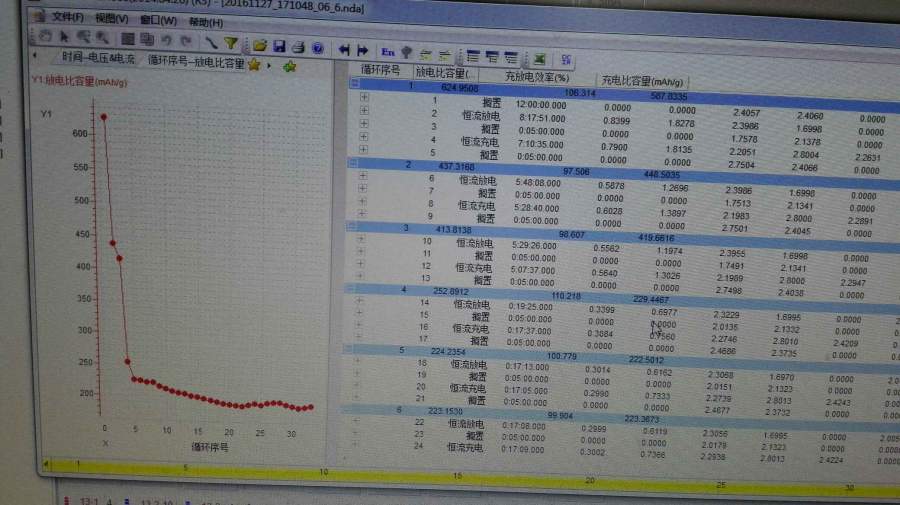

锂硫电池循环衰减过快


@langzhizhou @louderbe 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2016-11-30 15:30:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

ywuweizi

版主 (著名写手)
正常，开始时形成的SEI较薄，内阻小，电压小，等形成稳定的膜时，电压稳定，而且变大。

发自小木虫Android客户端
赞一下(2人) 回复此楼
16楼2016-12-01 13:19:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

这个不好回答。合成吧
赞一下(1人) 回复此楼
7楼2016-11-30 19:02:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

★
低调小弟: 金币+1 2016-12-01 14:47:09
一般单纯的S8硫单质随着循环不断变成可溶的小分子硫的化合物，造成硫损失，而且迁移到负极，变成不可逆。因此，通常要固硫防止硫损失和提高导电性增加活性硫参与反应。目前不论是包覆，金属氧化物骨架都是这个目的。你倍率这么差，应该是导电性不好引起的。
赞一下(1人) 回复此楼
9楼2016-11-30 21:00:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leader_zhao

木虫 (小有名气)

【答案】应助回帖

引用回帖:
23楼: Originally posted by laoliu031993 at 2016-12-23 16:27:21
你所说的碳管包裹是指用碳管做导电剂，还是先将碳管和S熔融...

你可以试试在碳硫混合好后再加入碳管，然后155℃热熔一个小时左右（在这个过程中，还可以观察一下碳材的固硫能力）。
赞一下(1人) 回复此楼
正在加载...
24楼2016-12-23 20:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
没有看到放电曲线，不好评判。
赞一下 回复此楼
2楼2016-11-30 15:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)
引用回帖:
2楼: Originally posted by ywuweizi at 2016-11-30 15:51:26
没有看到放电曲线，不好评判。

前几圈还有第二个平台，后面第二个平台就几乎没有了

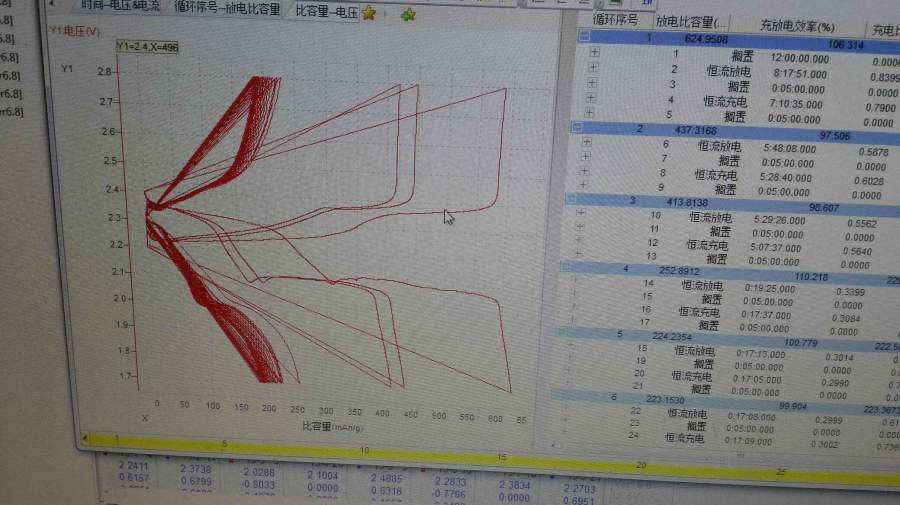

锂硫电池循环衰减过快-1



发自小木虫Android客户端
赞一下 回复此楼
3楼2016-11-30 15:55:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
101°C: 金币+5 2016-11-30 23:10:52
初始容量太低了，一般0.1C的放电容量也在1000左右，0.5C在600左右。
赞一下 回复此楼
4楼2016-11-30 17:06:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)
这是什么原因怎么造成的呢
赞一下 回复此楼
5楼2016-11-30 17:13:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)
引用回帖:
4楼: Originally posted by ywuweizi at 2016-11-30 17:06:00
初始容量太低了，一般0.1C的放电容量也在1000左右，0.5C在600左右。

这是什么原因怎么造成的呢，大神
赞一下 回复此楼
6楼2016-11-30 17:13:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)
引用回帖:
7楼: Originally posted by ywuweizi at 2016-11-30 19:02:13
这个不好回答。合成吧

这是我用别人合成的复合材料，载硫量60%，也出现这种情况，首充是能到1000多，但是几圈以后也是这种情况

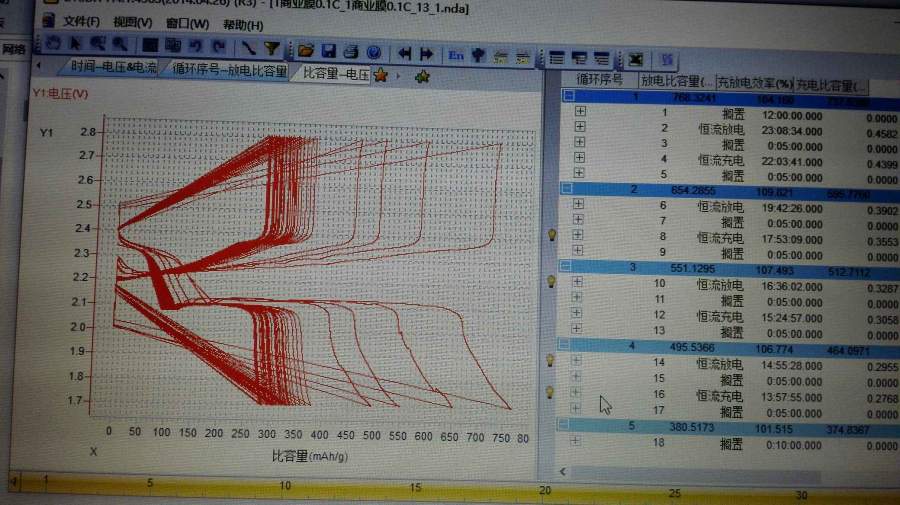

锂硫电池循环衰减过快-2



发自小木虫Android客户端
赞一下 回复此楼
8楼2016-11-30 20:39:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

101°C

金虫 (小有名气)
引用回帖:
9楼: Originally posted by ywuweizi at 2016-11-30 21:00:42
一般单纯的S8硫单质随着循环不断变成可溶的小分子硫的化合物，造成硫损失，而且迁移到负极，变成不可逆。因此，通常要固硫防止硫损失和提高导电性增加活性硫参与反应。目前不论是包覆，金属氧化物骨架都是这个目的。 ...

谢谢

发自小木虫Android客户端
回复此楼
10楼2016-11-30 23:10:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 101°C 的主题更新
251/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
