[求助] Ansys数组导出 已有1人参与

命令如下
*get,ncount,NODE,0,COUNT
*get,n_result,ACTIVE,0,SET,NSET
*DIM,node_temp,ARRAY,ncount,n_result
*do,i,1,n_result
  set, 1, i         !
  *do,j,1,ncount
    *get,ntemp,NODE,j,TEMP
    node_temp(j,i) = ntemp
  *enddo
*enddo

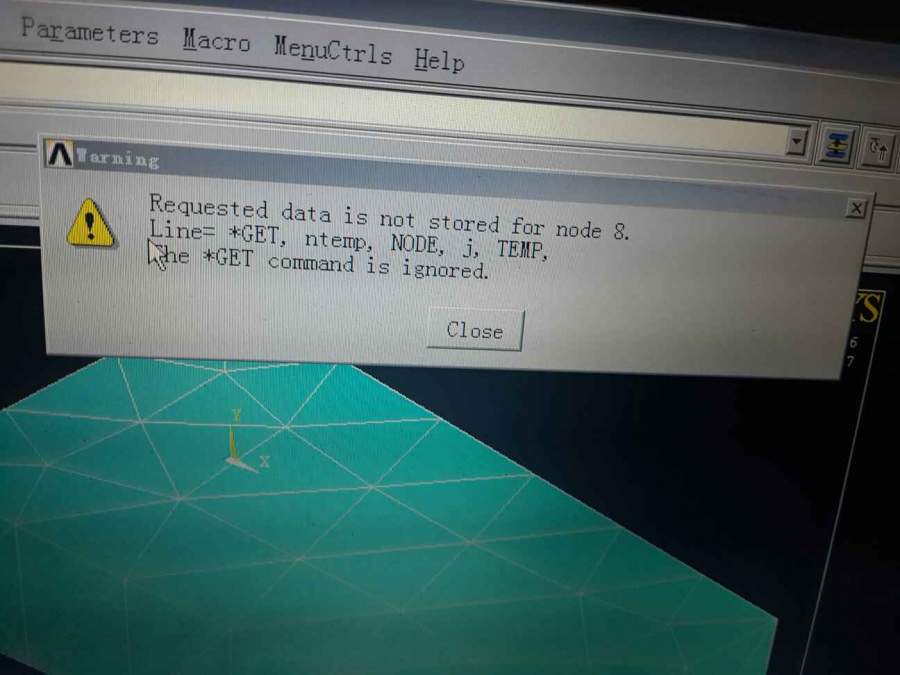

这是看到htbbzzg老师的命令流，我上机试了，一直出现问题，如图，命令运行每个节点都是这样，用GUI导出一个节点的温度历史没问题。求会的人帮帮忙，给个指点！

Ansys数组导出


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-30 15:04:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
修改一下命令流，增加了下面带有注解的几个命令：
*get,ncount,NODE,0,COUNT
*get,n_result,ACTIVE,0,SET,NSET
*DIM,node_temp,ARRAY,ncount,n_result
*do,i,1,n_result
  set, 1, i         !
  *do,j,1,ncount
    *if, nsel(j),gt,0,then      !  如果节点 j 在当前选择集中
      *get,ntemp,NODE,j,TEMP
      node_temp(j,i) = ntemp
    *else
      node_temp(j,i) = -j       ! -j 表示节点 j 不存在或不在当前选择集中
    *endif
  *enddo
*enddo

  也可以在这段命令流之前增加两句：
    allsel,all
    numcmp,all
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

一纸湮凉 一纸湮凉
2楼2016-12-01 07:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一纸湮凉

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by shgao20 at 2016-12-01 07:34:38
修改一下命令流，增加了下面带有注解的几个命令：
*get,ncount,NODE,0,COUNT
*get,n_result,ACTIVE,0,SET,NSET
*DIM,node_temp,ARRAY,ncount,n_result
*do,i,1,n_result
  set, 1, i         !
  *do,j,1,n ...

你好朋友，谢谢你的回复。我今天做了一个很简单的模型，在命令框中输入这些命令，直接显示空间不足……我的模型命令如下：/COM,   /COM,Preferences for GUI filtering have been set to display:/COM,  Thermal  !*  /PREP7  !*  ET,1,SOLID70!*  !*  MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,KXX,1,,0.5   MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,C,1,,3500MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,DENS,1,,1100 BLC4,0,0,0.07,0.032,0.036   /VIEW,1,1,1,1   /ANG,1  /REP,FAST   SMRTSIZE,8  MSHKEY,0MSHAPE,1,3d CM,_Y,VOLU  VSEL, , , ,       1 CM,_Y1,VOLU CHKMSH,'VOLU'   CMSEL,S,_Y  !*  VMESH,_Y1   !*  CMDELE,_Y   CMDELE,_Y1  CMDELE,_Y2  !*  FINISH  /SOL!*  ANTYPE,4!*  TRNOPT,FULL LUMPM,0 !*  !*  OUTRES,ALL,ALL, !*  TIME,100AUTOTS,-1   DELTIM,10, , ,0 KBC,1   !*  TSRES,ERASE FLST,5,6,5,ORDE,2   FITEM,5,1   FITEM,5,-6  ASEL,S, , ,P51X TUNIF,30,   FLST,5,3,5,ORDE,3   FITEM,5,2   FITEM,5,4   FITEM,5,6   ASEL,S, , ,P51X NSLA,S,1FLST,2,19,1,ORDE,10 FITEM,2,1   FITEM,2,3   FITEM,2,-10 FITEM,2,13  FITEM,2,-16 FITEM,2,19  FITEM,2,-20 FITEM,2,24  FITEM,2,-26 FITEM,2,28  /GO !*  SF,P51X,CONV,2000,150   ALLSEL,ALL  /STATUS,SOLUSOLVE
Ansys数组导出-1



发自小木虫Android客户端
赞一下 回复此楼
3楼2016-12-01 10:16:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一纸湮凉

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by shgao20 at 2016-12-01 07:34:38
修改一下命令流，增加了下面带有注解的几个命令：
*get,ncount,NODE,0,COUNT
*get,n_result,ACTIVE,0,SET,NSET
*DIM,node_temp,ARRAY,ncount,n_result
*do,i,1,n_result
  set, 1, i         !
  *do,j,1,n ...

你好朋友，谢谢你的回复。我今天做了一个很简单的模型，在命令框中输入这些命令，直接显示空间不足……我的模型命令如下：/COM,   /COM,Preferences for GUI filtering have been set to display:/COM,  Thermal  !*  /PREP7  !*  ET,1,SOLID70!*  !*  MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,KXX,1,,0.5   MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,C,1,,3500MPTEMP,,,,,,,,  MPTEMP,1,0  MPDATA,DENS,1,,1100 BLC4,0,0,0.07,0.032,0.036   /VIEW,1,1,1,1   /ANG,1  /REP,FAST   SMRTSIZE,8  MSHKEY,0MSHAPE,1,3d CM,_Y,VOLU  VSEL, , , ,       1 CM,_Y1,VOLU CHKMSH,'VOLU'   CMSEL,S,_Y  !*  VMESH,_Y1   !*  CMDELE,_Y   CMDELE,_Y1  CMDELE,_Y2  !*  FINISH  /SOL!*  ANTYPE,4!*  TRNOPT,FULL LUMPM,0 !*  !*  OUTRES,ALL,ALL, !*  TIME,100AUTOTS,-1   DELTIM,10, , ,0 KBC,1   !*  TSRES,ERASE FLST,5,6,5,ORDE,2   FITEM,5,1   FITEM,5,-6  ASEL,S, , ,P51X TUNIF,30,   FLST,5,3,5,ORDE,3   FITEM,5,2   FITEM,5,4   FITEM,5,6   ASEL,S, , ,P51X NSLA,S,1FLST,2,19,1,ORDE,10 FITEM,2,1   FITEM,2,3   FITEM,2,-10 FITEM,2,13  FITEM,2,-16 FITEM,2,19  FITEM,2,-20 FITEM,2,24  FITEM,2,-26 FITEM,2,28  /GO !*  SF,P51X,CONV,2000,150   ALLSEL,ALL  /STATUS,SOLUSOLVE
Ansys数组导出-2



发自小木虫Android客户端
赞一下 回复此楼
4楼2016-12-01 10:17:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 一纸湮凉 at 2016-12-01 10:17:21
你好朋友，谢谢你的回复。我今天做了一个很简单的模型，在命令框中输入这些命令，直接显示空间不足……我的模型命令如下：/COM,   /COM,Preferences for GUI filtering have been set to display:/COM,  Thermal   ...

看看下面的资料是否对你有用：
赞一下 回复此楼

» 本帖附件资源列表
5楼2016-12-02 09:45:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一纸湮凉

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2016-12-02 09:45:02
看看下面的资料是否对你有用：...

你好朋友，我想问一下，假如我的这个命令流获取节点温度历史不报错，在ansys里我应该怎样查看？我现在只能查到的只有每个节点的最终温度或者一个节点的温度历史

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-12-05 09:59:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一纸湮凉

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 一纸湮凉 at 2016-12-05 09:59:13
你好朋友，我想问一下，假如我的这个命令流获取节点温度历史不报错，在ansys里我应该怎样查看？我现在只能查到的只有每个节点的最终温度或者一个节点的温度历史
...

我已经知道如何在ansys里查看这些数据了(array parameter)，但似乎是这些数据不能直接复制粘贴？

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-12-05 20:14:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一纸湮凉

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by shgao20 at 2016-12-02 09:45:02
看看下面的资料是否对你有用：...

非常感谢，目前还有个小问题在6楼？

发自小木虫Android客户端
赞一下 回复此楼
8楼2016-12-05 20:15:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

如果你在温度分析时设置了多个子步以及合适的结果输出选项，那么在 /post1 中可以查看每个子步的结构温度分布，在 /post26 中可以查看每个节点的温度变化历史。
赞一下 回复此楼
9楼2016-12-06 07:24:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jack_shower

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 一纸湮凉 at 2016-12-05 09:59:13
你好朋友，我想问一下，假如我的这个命令流获取节点温度历史不报错，在ansys里我应该怎样查看？我现在只能查到的只有每个节点的最终温度或者一个节点的温度历史
...

1、第五行是不对的吧              set, 1, i         !
2、温度可以在每一步计算结束后用ETABLE命令放到table里，然后导出到本地TXT文件
赞一下 回复此楼
10楼2016-12-06 15:38:40
