[求助] SOLIDWORKS有关异型孔工具的疑问 已有3人参与

初学者，有问题麻烦大家了，望赐教

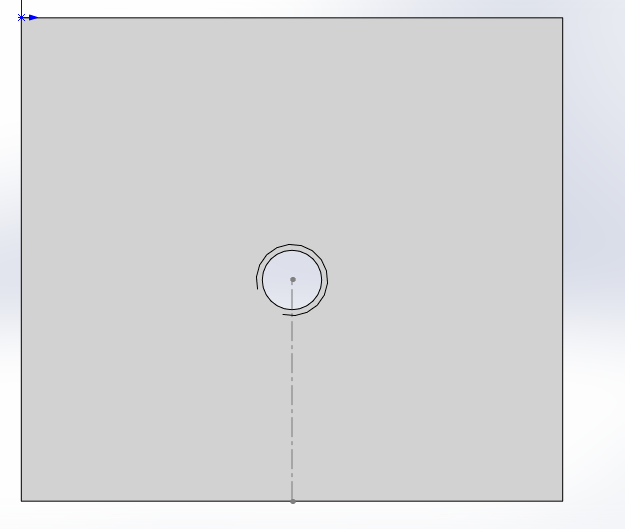

图一我想在平板一定距离处开一个螺纹孔，所以我在中心线端点处选择了异型孔工具，M6直螺纹。

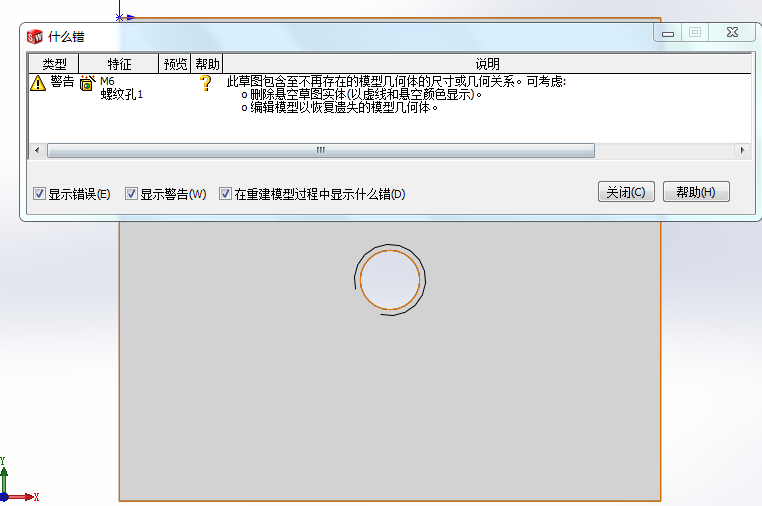

安放好螺纹孔后，原来直线还在，我觉得碍眼就删除了，却出现了图二的错误，，，
请问大家这是怎么回事呢？

SOLIDWORKS有关异型孔工具的疑问
Image 1.png


SOLIDWORKS有关异型孔工具的疑问-1
Image 2.png
回复此楼

» 猜你喜欢
哈哈
1楼 2016-11-29 14:47:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

su25

铁杆木虫 (正式写手)
异型孔也有草图的，在草图中修改，螺孔定位点和原中心线端点的关系丢了，重做定位或关系即可。

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2016-11-29 16:13:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jsqc126

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by su25 at 2016-11-29 16:13:35
异型孔也有草图的，在草图中修改，螺孔定位点和原中心线端点的关系丢了，重做定位或关系即可。

添加尺寸定义后 ，再删除那个点画线就可以
赞一下(1人) 回复此楼
15楼2016-12-21 16:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小叶子abc

银虫 (正式写手)
引用回帖:
2楼: Originally posted by su25 at 2016-11-29 16:13:35
异型孔也有草图的，在草图中修改，螺孔定位点和原中心线端点的关系丢了，重做定位或关系即可。

那这样是不是原来那条直线又回来了？可以定位用的直线去掉又不报错吗？

发自小木虫Android客户端
赞一下 回复此楼
哈哈
3楼2016-11-29 16:43:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su25

铁杆木虫 (正式写手)
在异型孔草图里也可画你设想的定位线，在草图不显示的设定下就看不见了。你的最初做法也可以通过关闭草图显示的选项发到看不见的效果。

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

小叶子abc
4楼2016-11-29 16:53:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小叶子abc

银虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by su25 at 2016-11-29 16:53:12
在异型孔草图里也可画你设想的定位线，在草图不显示的设定下就看不见了。你的最初做法也可以通过关闭草图显示的选项发到看不见的效果。

谢谢您，不过能和我说一下异性孔里怎么设置定位线吗

发自小木虫Android客户端
赞一下 回复此楼
哈哈
5楼2016-11-29 17:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su25

铁杆木虫 (正式写手)
异型孔特征下有两个草图，第一个是孔中心位置，是草图点，点可用尺寸定位，也用关系定位。

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-11-29 17:31:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小叶子abc

银虫 (正式写手)
引用回帖:
6楼: Originally posted by su25 at 2016-11-29 17:31:08
异型孔特征下有两个草图，第一个是孔中心位置，是草图点，点可用尺寸定位，也用关系定位。

没法给你金币怎么，提示不是应助贴

发自小木虫Android客户端
赞一下 回复此楼
哈哈
7楼2016-11-29 19:02:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计

【答案】应助回帖

★ ★ ★
小叶子abc: 金币+3 2016-12-08 23:45:32
异形孔需要定位，如果你不想看见线，你在草图里画一个点，然后定位，然后退出草图，添加异形孔。
赞一下 回复此楼
生活的寂寞源于你没有追求！
8楼2016-12-06 09:03:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxuefei

新虫 (小有名气)
你在草图里面，给异形状孔一个尺寸定位就不需要直线了。

发自小木虫IOS客户端
赞一下 回复此楼
9楼2016-12-06 14:06:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

llh___1983

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
小叶子abc: 金币+4, ★★★很有帮助 2016-12-08 23:45:16
设置好孔的类型后进入孔位置选项卡,然后选择要打孔的平面点击左键,出来一个假象的黄色的空,此时圆心是蓝色的,意味着欠定义. 然后,用智能尺寸工具分别标注孔圆心到两个板边沿的距离,圆心变成黑色后.点击设计树中相应选项卡中的绿色对勾按钮. 没有添加任何辅助线
赞一下 回复此楼
10楼2016-12-07 00:26:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
