[求助] comsol热力学仿真 已有1人参与

本人刚学习comsol不久，导师让我做一个激光烧蚀复材板的仿真，想要得到它的温度场和热应力变形。

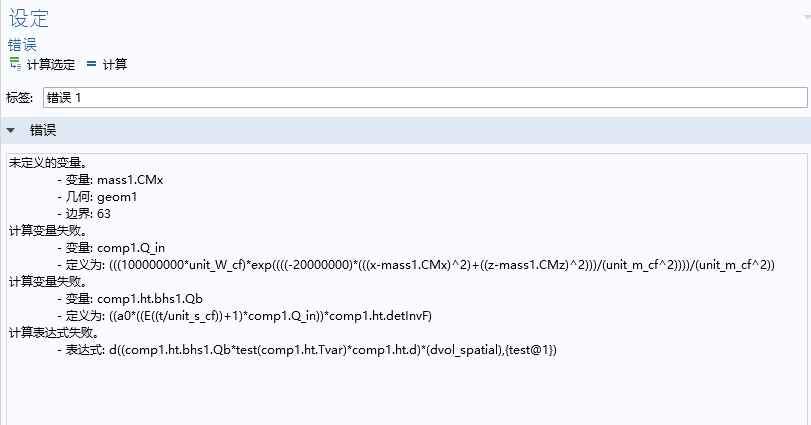

刚开始模拟温度场的时候很顺利，变量定义是没有问题的，后来我添加了一个固体力学场，我在力学场里面加了一个热膨胀还有一个体积力，然后再求解的时候系统报错说变量未定义，可是它确实是定义在组件里了啊，之前的温度场模拟也没有报错，这是为什么？？
求各位大神指导！！万分感谢！！这个仿真拖了好久了，再解决不了肯定会被导师骂的π_π

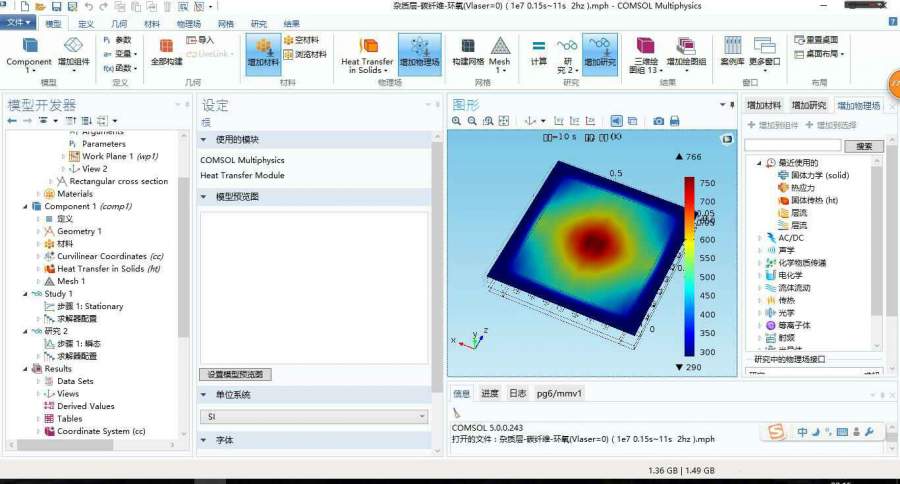

comsol热力学仿真


comsol热力学仿真-1


comsol热力学仿真-2


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-28 00:50:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kidlee24

新虫 (初入文坛)
楼主，我做的和你很像！我现在是新手，想做飞秒激光烧蚀模拟，但是进展缓慢，可以加你详聊吗！
赞一下(1人) 回复此楼
10楼2016-12-01 18:47:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
把模型发出来先，这样看不明白
赞一下 回复此楼
微信公众号acoustic-world
2楼2016-11-28 08:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏大宝

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by g57410000 at 2016-11-28 08:21:23
把模型发出来先，这样看不明白

不好意思这个应该怎么放上去啊，我刚来，还不太会玩?_?

发自小木虫Android客户端
赞一下 回复此楼
3楼2016-11-28 11:26:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)
引用回帖:
3楼: Originally posted by 夏大宝 at 2016-11-28 11:26:02
不好意思这个应该怎么放上去啊，我刚来，还不太会玩?_?
...

有个高级回复，插入附件

或者放到网盘上，留下链接
赞一下 回复此楼
微信公众号acoustic-world
4楼2016-11-28 18:50:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏大宝

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by g57410000 at 2016-11-28 18:50:28
有个高级回复，插入附件

或者放到网盘上，留下链接...

好的，谢谢你～

发自小木虫Android客户端
回复此楼
5楼2016-11-28 21:16:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏大宝

新虫 (初入文坛)
引用回帖:
1楼: Originally posted by 夏大宝 at 2016-11-28 00:50:38
本人刚学习comsol不久，导师让我做一个激光烧蚀复材板的仿真，想要得到它的温度场和热应力变形。
刚开始模拟温度场的时候很顺利，变量定义是没有问题的，后来我添加了一个固体力学场，我在力学场里面加了一个热膨胀 ...

http://pan.baidu.com/s/1geVkgBD
这是我的仿真，麻烦各位大神帮我看看，万分感谢！！

发自小木虫Android客户端
赞一下 回复此楼
6楼2016-11-28 21:27:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏大宝

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by g57410000 at 2016-11-28 08:21:23
把模型发出来先，这样看不明白

http://pan.baidu.com/s/1geVkgBD
大神，可以帮我看看吗(??ω??)??

发自小木虫Android客户端
赞一下 回复此楼
7楼2016-11-28 21:30:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

引用回帖:
7楼: Originally posted by 夏大宝 at 2016-11-28 21:30:40
http://pan.baidu.com/s/1geVkgBD
大神，可以帮我看看吗(??ω??)??
...

后续可以删掉结果文件再发，这样文件就比较小

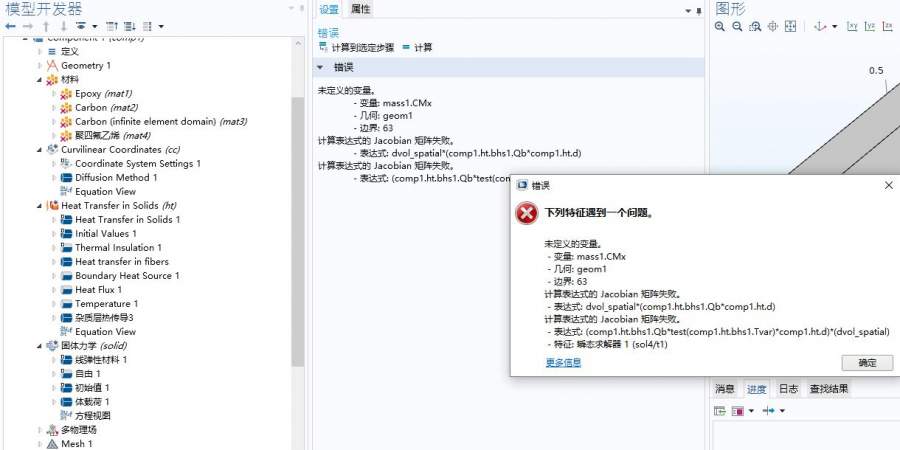

求解温度场的时候 也报错了

你自己先搞清楚mass1.CMx这个是什么变量? 我没有在任何地方看到有定义。

应该是从其他模型上拿过来的吧。自己再多对照之前的模型看看这个参数
comsol热力学仿真-3
赞一下 回复此楼
微信公众号acoustic-world
8楼2016-11-29 07:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

夏大宝

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by g57410000 at 2016-11-29 07:38:09
后续可以删掉结果文件再发，这样文件就比较小


求解温度场的时候 也报错了

你自己先搞清楚mass1.CMx这个是什么变量? 我没有在任何地方看到有定义。

应该是从其他模型上拿过来的吧。自己再多对照之前的 ...

好的，我以后会注意的！

可是那个模拟没有加入力学场的时候，它的温度场求解是没有问题的呀。删掉那个力学场之后也是可以求解出来的，这是为什么呢？

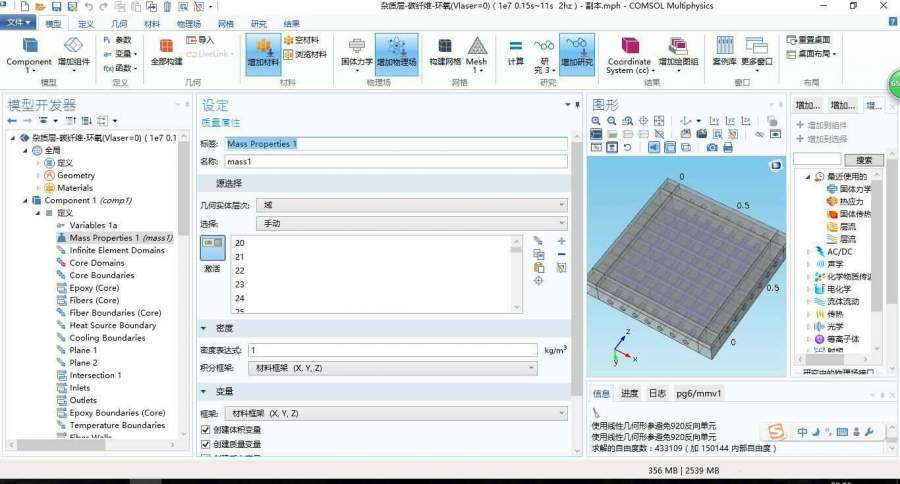

我看到模型的定义里面有mass1，这样不算是定义了的吗？

发自小木虫Android客户端
赞一下 回复此楼
9楼2016-11-29 08:16:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
