[求助] 如何用LSV曲线做出塔菲尔曲线 已有1人参与

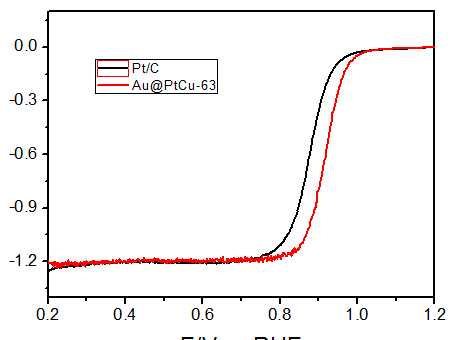

请问一下大神,有人知道怎么用这个LSV曲线,做出塔菲尔曲线吗?

如何用LSV曲线做出塔菲尔曲线
回复此楼
我要的坚强...
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦醒了heaven

新虫 (小有名气)

2楼2016-11-25 07:36:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123just

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
wangxuefrank: 金币+20 2016-11-25 14:26:57
将电流取绝对值,然后取对数和电位作图就可以了,应该就是你说的tafel形式
不知道我理解的对不啊
多多和大家探讨电化学的问题
3楼2016-11-25 14:15:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangxuefrank

木虫 (小有名气)

引用回帖:
2楼: Originally posted by 梦醒了heaven at 2016-11-25 07:36:41
一般在弯头出,

你好,在弯头出的意思是?就我这个图而言,你觉得我的Tafel曲线的电压范围应该取多少呢?谢谢
我要的坚强...
4楼2016-11-25 14:28:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucas1234

木虫 (小有名气)

引用回帖:
4楼: Originally posted by wangxuefrank at 2016-11-25 14:28:43
你好,在弯头出的意思是?就我这个图而言,你觉得我的Tafel曲线的电压范围应该取多少呢?谢谢...

塔菲尔曲线指的是稳态测量的结果,塔菲尔曲线是指符合Tafel关系的曲线,一般指极化曲线中强极化区的一段。该段曲线(E-logi 曲线)在一定的区域(Tafel区)呈现线性关系。LSV扫描一般是暂态极化测量,如果你测量的速率足够慢,那么也属于稳态范畴,但是一般线性扫描速率较快,如果用稳态的塔菲尔关系计算相关参数,则是不准确的。相差很大,得出的结果可能很不好解释
5楼2016-11-25 16:48:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lucas1234

木虫 (小有名气)

做出E-logi 曲线,符合直线关系的部分,一般过电位在100mv以上,对不同的材料这个值可能不同。但是确实,塔菲尔曲线是稳态极化曲线测量时计算的。
6楼2016-11-25 16:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杰0001

新虫 (初入文坛)

你好,我也遇到你同样的问题,能知道一下吗、?1437562971
7楼2017-08-11 09:47:45
