[求助] 求助，如何限制模型中部分节点的水平位移 已有1人参与

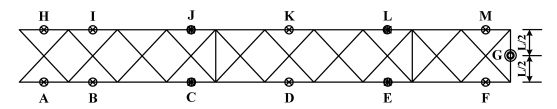

模型为一四肢格构柱，节点利用耦合节点设为铰接，但模特分析后发现交叉腹杆的交叉点在面外的水平位移过大，不知道如何修正这个模型？
是不是需要在交叉点处设置弹簧单元？
加哪个弹簧单元？
求助高手

求助，如何限制模型中部分节点的水平位移


求助，如何限制模型中部分节点的水平位移-1
回复此楼

» 猜你喜欢
1楼 2016-11-22 22:32:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dh_soul

新虫 (初入文坛)

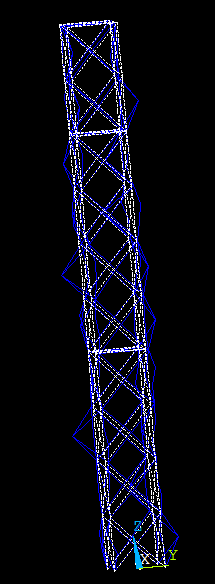

白线是原模型，蓝线是变形后的结果？

发自小木虫Android客户端
赞一下 回复此楼
2楼2016-11-22 22:55:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y_zhan

新虫 (小有名气)
引用回帖:
2楼: Originally posted by dh_soul at 2016-11-22 22:55:01
白线是原模型，蓝线是变形后的结果？

是啊
回复此楼
3楼2016-11-22 23:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
如果你使用的是杆单元 (LINK 单元)，就会出现这种现象，解决办法：
    1  每一根杆只划分一个单元；
    2  改用梁单元
赞一下 回复此楼
4楼2016-11-23 08:27:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

y_zhan

新虫 (小有名气)
引用回帖:
4楼: Originally posted by shgao20 at 2016-11-23 08:27:41
如果你使用的是杆单元 (LINK 单元)，就会出现这种现象，解决办法：
    1  每一根杆只划分一个单元；
    2  改用梁单元

我用的都是beam188单元
赞一下 回复此楼
5楼2016-11-23 17:36:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)
你的结构的最大尺寸是多少，最大水平位移又是多少？
  最好把你计算使用的模型发上来看看。
赞一下 回复此楼
6楼2016-11-24 07:27:56
