[求助] 求专业人士解释下元素mapping中的问题 已有1人参与

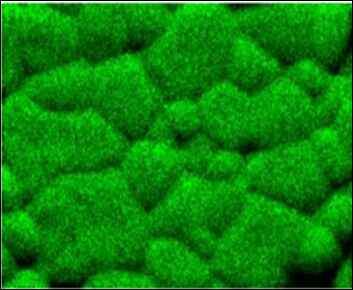

下图是陶瓷的元素mapping,请问下为啥可以清楚的看到晶界而且晶界处是黑色的,元素是均匀分布的吗?

求专业人士解释下元素mapping中的问题


发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海南炒粉好吃

铜虫 (正式写手)

当然均匀。没有该元素说明境界很干净

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

2楼2016-11-20 20:58:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by 海南炒粉好吃 at 2016-11-20 20:58:13
当然均匀。没有该元素说明境界很干净

首先谢谢您的回复,我想在问下那为什么晶界和晶粒可以看到明显的看到,晶界处有变暗的感觉,我见别的元素都看不出来这种情况是咋回事呢,

发自小木虫Android客户端
3楼2016-11-22 09:56:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)

送红花一朵
引用回帖:
2楼: Originally posted by 海南炒粉好吃 at 2016-11-20 20:58:13
当然均匀。没有该元素说明境界很干净

你的意思是说晶界处没有这种元素是吗??

发自小木虫Android客户端
4楼2016-11-22 09:57:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海南炒粉好吃

铜虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
4楼: Originally posted by 小杨爱玩 at 2016-11-22 09:57:39
你的意思是说晶界处没有这种元素是吗??
...

是的。因为你这是原子衬度成像,和形貌衬度没有关系。唯一的可能就是境界处并没有该原子或者量极其少,太亮的地方掩盖住了暗处的信息。另外如果是轻元素的话,境界处该元素很少,也比较难以探测。实际上你可以做一个线扫描

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

5楼2016-11-22 10:43:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)

送红花一朵
引用回帖:
5楼: Originally posted by 海南炒粉好吃 at 2016-11-22 10:43:34
是的。因为你这是原子衬度成像,和形貌衬度没有关系。唯一的可能就是境界处并没有该原子或者量极其少,太亮的地方掩盖住了暗处的信息。另外如果是轻元素的话,境界处该元素很少,也比较难以探测。实际上你可以做一 ...

我的主体材料是二氧化钛,钛元素和氧元素都有这种现象,但是掺杂进去的元素就没有这种情况。这是咋回事呢?求前辈指点一下

发自小木虫Android客户端
6楼2016-11-22 15:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海南炒粉好吃

铜虫 (正式写手)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 小杨爱玩 at 2016-11-22 15:34:28
我的主体材料是二氧化钛,钛元素和氧元素都有这种现象,但是掺杂进去的元素就没有这种情况。这是咋回事呢?求前辈指点一下
...

可能参杂的元素在境界和晶内都可以呆着,或者参杂元素过量了?晶内饱和导致晶界析出。又或者有杂质存在晶界,参杂元素和它在晶界反应存在?

发自小木虫Android客户端

» 本帖已获得的红花(最新10朵)

7楼2016-11-22 17:02:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)

排除杂质影响,如果掺杂的元素可以呆在晶界处那是不是意味着在晶界处已经产生了第二相呢?如果说掺杂浓度比较小也是均匀分布在晶粒和晶界的话是不是说部分的掺杂元素没有替代主体元素的位置呢?

发自小木虫Android客户端
8楼2016-11-22 20:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小杨爱玩

铁虫 (小有名气)

送红花一朵
引用回帖:
7楼: Originally posted by 海南炒粉好吃 at 2016-11-22 17:02:45
可能参杂的元素在境界和晶内都可以呆着,或者参杂元素过量了?晶内饱和导致晶界析出。又或者有杂质存在晶界,参杂元素和它在晶界反应存在?
...

如果说掺杂元素完全掺杂进到主体元素的结构内部的话,是不是也应该是和主体元素类似在晶界处比较暗的情况呢?求前辈可以多指导一下。谢谢了

发自小木虫Android客户端
9楼2016-11-22 20:43:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

海南炒粉好吃

铜虫 (正式写手)

【答案】应助回帖

引用回帖:
9楼: Originally posted by 小杨爱玩 at 2016-11-22 20:43:16
如果说掺杂元素完全掺杂进到主体元素的结构内部的话,是不是也应该是和主体元素类似在晶界处比较暗的情况呢?求前辈可以多指导一下。谢谢了
...

如果是全部进入晶体的内部,比如间隙处。它理应和主体一样,有相似的衬度。应该是富余了。高分辨看看吧,或者是元素线扫描

发自小木虫Android客户端
10楼2016-11-22 22:16:55
