[求助] 固态电解质EIS拟合求助 已有2人参与

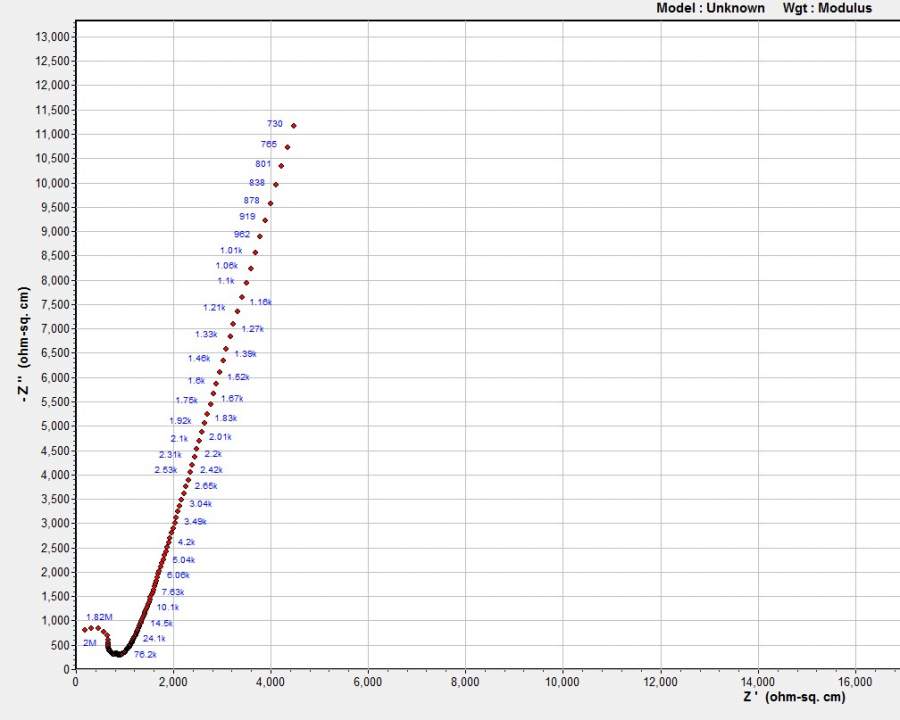

刚入门，不知道EIS该如何拟合，测试EIS图谱如下，该如何拟合？求大神指点！该如何选择等效电路？谢谢啦！

固态电解质EIS拟合求助
1.jpg@langzhizhou
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-18 11:11:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
建议在小木虫中下载阻抗拟合软件，里面有教程，超简单
赞一下(2人) 回复此楼
2楼2016-11-18 11:44:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qiang0303

木虫 (正式写手)
内容已删除
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 1027.txt
    • 2016-11-18 12:48:58, 3.82 K
3楼2016-11-18 12:49:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
我看了一下数据，高频那个似是而非的半圆是在100,000Hz以上了。所以有可能只是个干扰阻抗，而不是系统里的。所以应该可以忽略
赞一下 回复此楼
电化学理论与实验，腐蚀和阻抗谱，燃料电池
4楼2016-11-19 12:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无良懒猫

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by 阮之复兴 at 2016-11-19 12:41:27
我看了一下数据，高频那个似是而非的半圆是在100,000Hz以上了。所以有可能只是个干扰阻抗，而不是系统里的。所以应该可以忽略

但是在固态电解质中，2M以上的频率测试还是有的，Bulk resistent 也是存在的啊
赞一下 回复此楼
5楼2016-11-21 17:43:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Winni弯弯

新虫 (初入文坛)
可以下一个Zview看看
赞一下 回复此楼
6楼2016-11-21 18:52:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
本帖仅楼主可见
7楼2017-03-23 16:26:50
已阅   申请ECEPI   回复此楼   编辑   查看我的主页

ywuweizi

版主 (著名写手)
引用回帖:
7楼: Originally posted by 陈小苏 at 2017-03-23 16:26:50
你好，我做聚合物电解质，得到的的EIS谱图跟实轴没有交点，用Zview拟合之后，交点是负值，是什么原因了？谢谢...

有图吗
回复此楼
8楼2017-03-23 16:27:56
