[求助] 一个简单转轴设计问题 已有2人参与

CAD机械小白一枚，要设计如图一根轴，考虑到加工精度等问题时，要让轴顺利塞入轴套，并且在轴受到力矩作用时，轴转动一定角度后能保持住这个角度不变，使轴的直径比轴套内径小几个mm，可以实现吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
哈哈
1楼 2016-11-16 10:07:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

L-基拉

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
没看到图，也没听懂的意思。
赞一下 回复此楼
2楼2016-11-16 16:56:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

SHIFENG18

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
小叶子abc: 金币+15, ★有帮助 2016-11-16 18:12:33

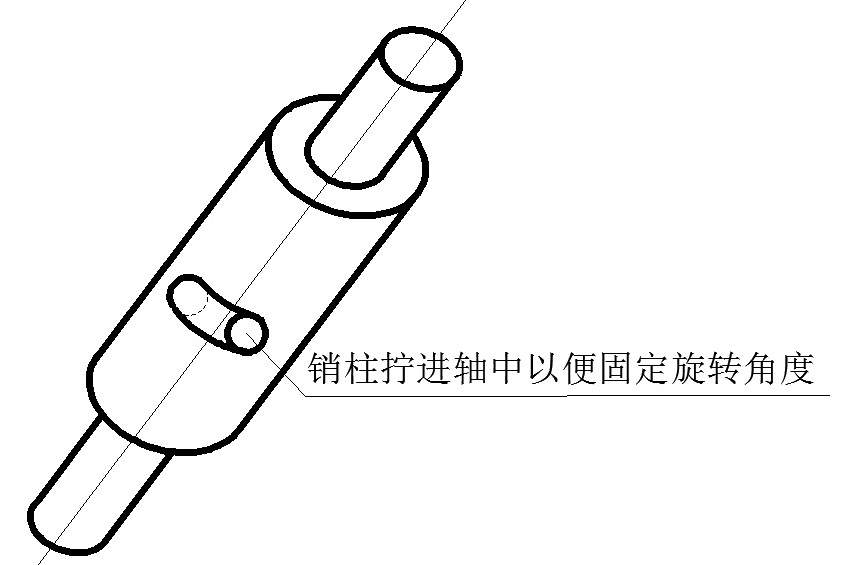

轴与轴套采用间隙配合就可以轻松的插入轴套。在轴套上加工需要旋转角度的长圆孔，拧进销柱就可以达到即旋转又可以限制角度的目的了。见下图。
一个简单转轴设计问题
赞一下(3人) 回复此楼
sf
3楼2016-11-16 16:57:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18678311890

木虫 (小有名气)
2楼的不适合所有情况，如果定位销预先安装的话，轴套上需要铣长槽
赞一下(1人) 回复此楼
4楼2016-11-18 15:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lpl654123

木虫 (正式写手)

寒星000设计
如果力矩一直存在，倒容易实现，至于轴的配合尺寸，你查下机械手册，根据你的轴径大小可以查到相应的加工公差，如果要求不高，七级精度就可以了。采用间隙配合，比如H8/f7。
赞一下 回复此楼
生活的寂寞源于你没有追求!!! 现在确实没有了！！！
5楼2016-11-19 08:02:20
