[求助] GaussView做分子轨道能级图遇到问题 已有2人参与

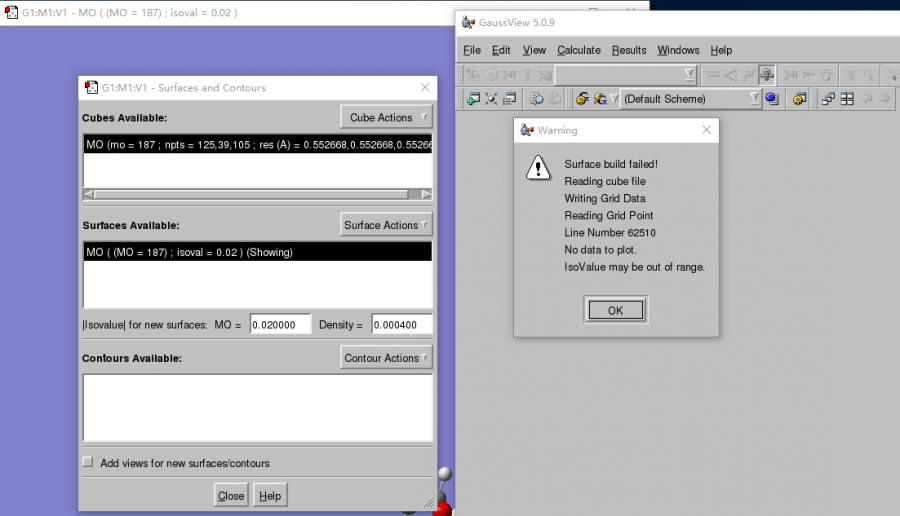

把计算生成的chk转换为fchk,用cubegen 0 MO=187 B_155_oniom_td.fchk 187.cube 0 h &生成187.cube，用GaussView读入187.cube,做轨道能级图出现如下图所示问题，请教一下，这是什么原因造成的？GaussView做分子轨道能级图遇到问题
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : B_155_oniom_td.fchk
    • 2016-11-14 17:50:22, 34.64 M
  • 附件 2 : 187.cube
    • 2016-11-14 17:50:25, 4.58 M

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-11-14 17:50:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

czyzsu

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
zhou2009: 金币+3 2016-11-15 08:53:08
我以前用cubegen生成cube文件，用GV打开也出现同样的问题。后来我直接用GV打开fchk文件，点击Edit菜单的MOs…就可以选择你要的分钟轨道了。
赞一下 回复此楼
2楼2016-11-14 20:05:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhou2009

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
在GV中展现MO有两条路径：
一条是2楼所说的，可以看到各MO的能级和MO图像。
另一条是用得到的某一个MO的cube文件，作这个MO的图像。你读入cube文件，出现你截图的菜单，就是要你作187MO的图像。菜单可以按你给定的参数，作等值面图或者截面等值线图。
赞一下 回复此楼
3楼2016-11-15 08:52:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BBQY

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by czyzsu at 2016-11-14 20:05:51
我以前用cubegen生成cube文件，用GV打开也出现同样的问题。后来我直接用GV打开fchk文件，点击Edit菜单的MOs…就可以选择你要的分钟轨道了。

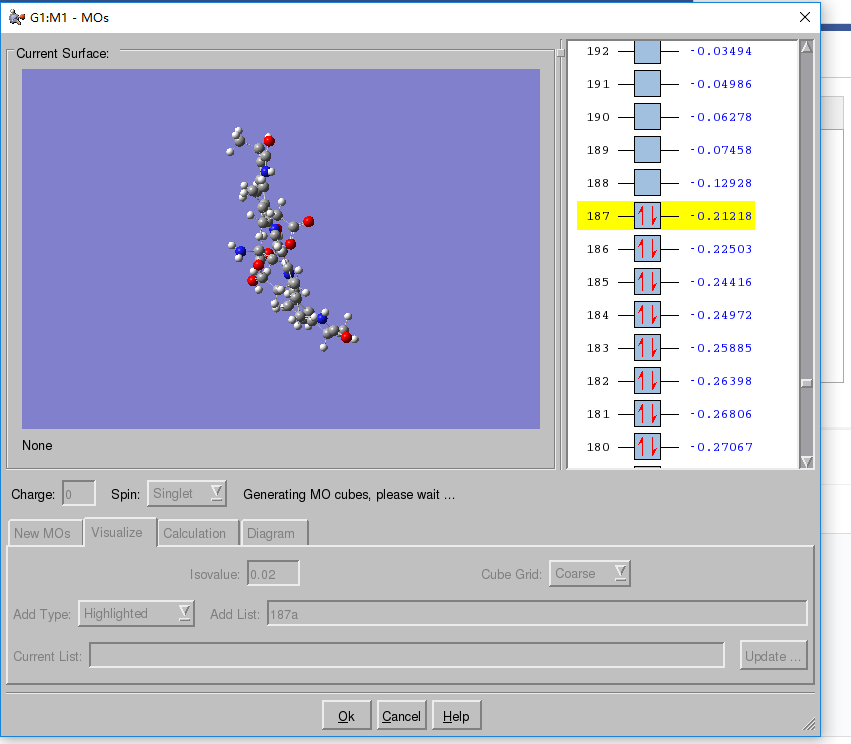

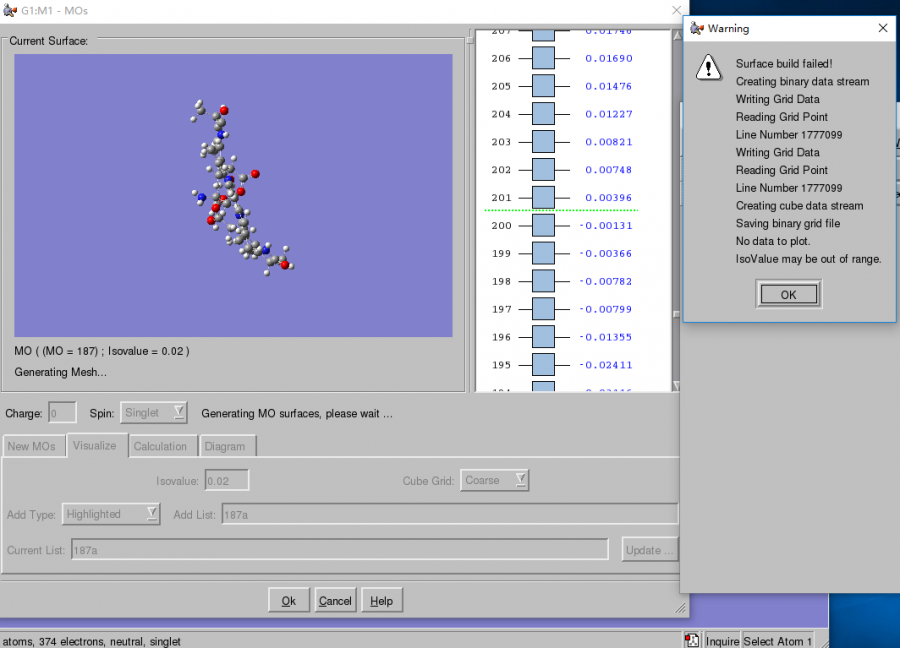

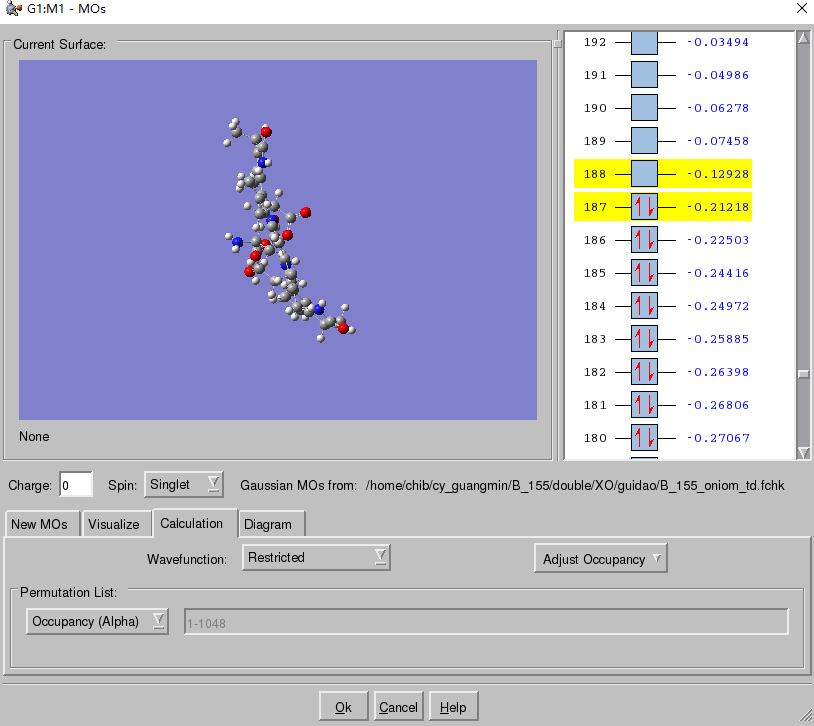

多谢指导，但是我用GV打开fchk文件，点击Edit菜单的MOs，出现的是下图第一个图所示，没有出现分子轨道，然后我选了187号轨道，update了一下，如图2，结果又出现了图3的错误，还是没有看到分子轨道
GaussView做分子轨道能级图遇到问题-1


GaussView做分子轨道能级图遇到问题-2


GaussView做分子轨道能级图遇到问题-3
赞一下 回复此楼
4楼2016-11-15 15:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BBQY

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by zhou2009 at 2016-11-15 08:52:13
在GV中展现MO有两条路径：
一条是2楼所说的，可以看到各MO的能级和MO图像。
另一条是用得到的某一个MO的cube文件，作这个MO的图像。你读入cube文件，出现你截图的菜单，就是要你作187MO的图像。菜单可以按你给定的 ...

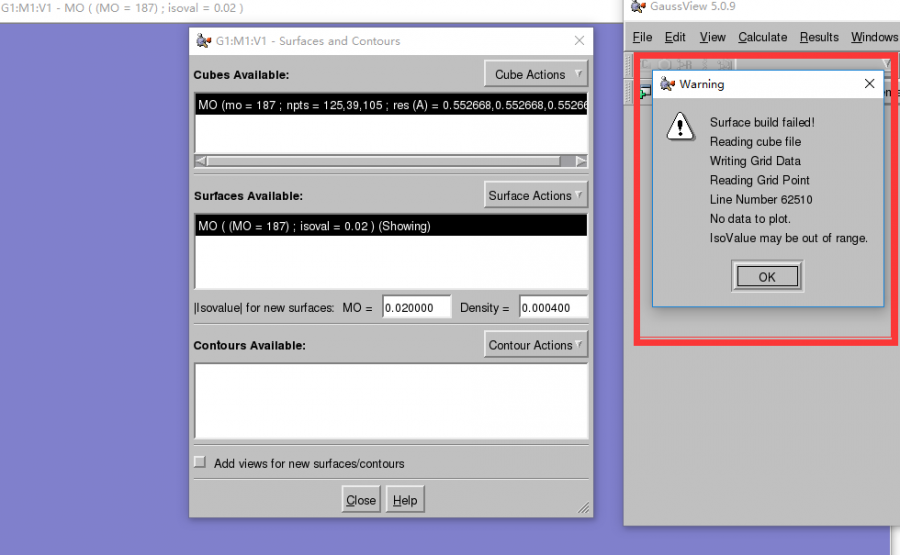

你好，我用下图所示的菜单操作，并没有看到分子轨道图，而是出现了右边Surface build failed的错误，搞了好几天了不知道什么原因
GaussView做分子轨道能级图遇到问题-4
赞一下 回复此楼
5楼2016-11-15 15:59:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

czyzsu

专家顾问 (文坛精英)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
BBQY: 金币+10 2016-11-17 19:41:38
楼主，我打开你的fchk文件，选择Edit-MOs...Visualize-Cube Grid-fine,点击Update后半个小时没有反应。看你的分子不大，v有可能你的fchk文件有问题。是不是这个计算任务没有正常结束。
赞一下 回复此楼
6楼2016-11-15 20:21:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BBQY

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by czyzsu at 2016-11-15 20:21:53
楼主，我打开你的fchk文件，选择Edit-MOs...Visualize-Cube Grid-fine,点击Update后半个小时没有反应。看你的分子不大，v有可能你的fchk文件有问题。是不是这个计算任务没有正常结束。

任务是正常结束的，我找到原因了，我计算任务中加了nosymm，把这个关键词去掉，就可以生成分子轨道了，还是非常感谢解答
赞一下 回复此楼
7楼2016-11-17 19:41:25
