[求助] ICEM blocking划分网格不平整 已有2人参与

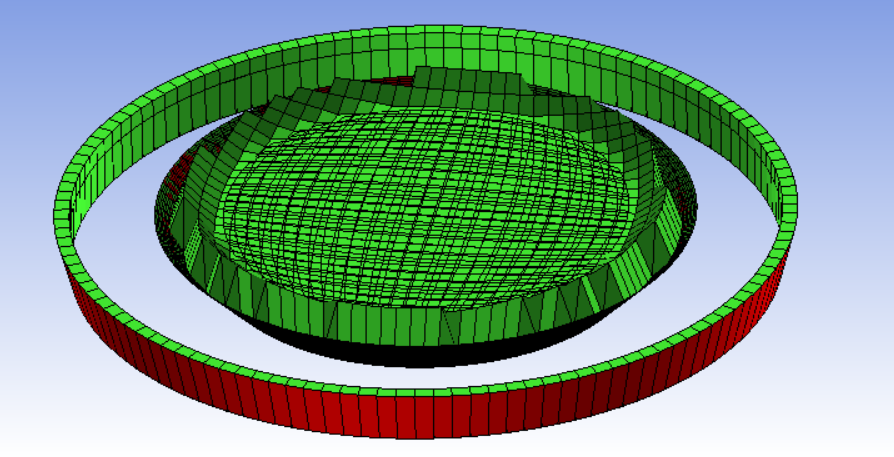

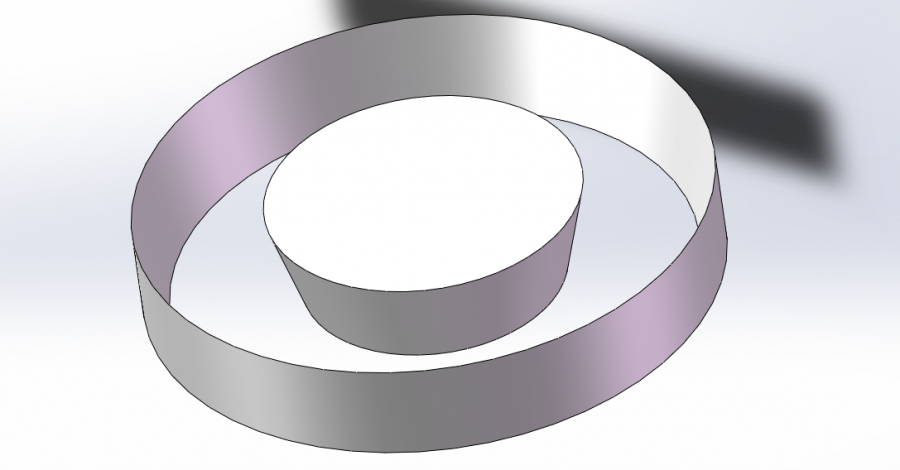

我利用blocking划分出来的中间这部分模型的网格为何极为不平整？是什么原因造成的呢？要如何解决，请各位大神指点

ICEM blocking划分网格不平整


ICEM blocking划分网格不平整-1
回复此楼

» 猜你喜欢
1楼 2016-11-14 11:42:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qc12345

至尊木虫 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
LeBlanc: 金币+20, ★★★★★最佳答案 2016-11-14 21:33:17
1.中間要做O type grid會比較好
2.中間區域似乎未做投影動作,或者沒投好
3.你的Model還算簡單,先做做範例再?碜鲞@個會快些
赞一下 回复此楼
聽海
2楼2016-11-14 19:12:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Greatf2008

铁虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
做个O-block就搞定了！
赞一下 回复此楼
3楼2016-11-14 19:19:31
