小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » ANSYS & ABAQUS » ANSYS 出现错误，求大神指教。
51/1返回列表
查看: 1909  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

MJFaber

铜虫 (初入文坛)

[求助] ANSYS 出现错误，求大神指教。 已有1人参与

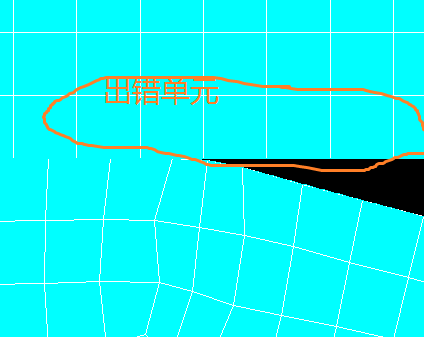

Element 13179 (type = 3, PLANE183) (and maybe other elements) has  become highly distorted.  Excessive distortion of elements is usually a symptom indicating the need for corrective action elsewhere.  Try  incrementing the load more slowly (increase the number of substeps or decrease the time step size).  You may need to improve your mesh to  obtain elements with better aspect ratios.  Also consider the behavior of materials, contact pairs, and/or constraint equations.  If this  message appears in the first iteration of first substep, be sure to perform element shape checking.

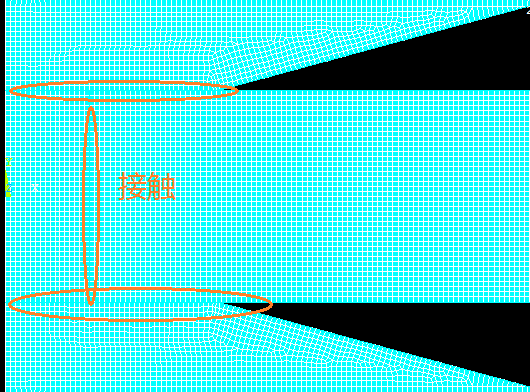

下面附件是部分模型图和GUI操作的代码。
代码拷出来复制不知道能不能全。
/PREP7
!*
ET,1,PLANE183
!*
ET,2,PLANE183
!*
ET,3,PLANE183
!*
KEYOPT,1,1,0
KEYOPT,1,3,1
KEYOPT,1,6,0
!*
KEYOPT,2,1,0
KEYOPT,2,3,1
KEYOPT,2,6,0
!*
KEYOPT,3,1,0
KEYOPT,3,3,1
KEYOPT,3,6,0
!*
!*
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,1,,3.5e11
MPDATA,PRXY,1,,0.3
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,DENS,1,,3980
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,2,,3.5e10
MPDATA,PRXY,2,,0.3
TB,BKIN,2,1,2,1
TBTEMP,0
TBDATA,,1.5e8,5e7,,,,
MPTEMP,,,,,,,,
MPTEMP,1,0
MPDATA,EX,3,,1.1e11
MPDATA,PRXY,3,,0.3
TB,BKIN,3,1,2,1
TBTEMP,0
TBDATA,,2.8e8,1.15e9,,,,
!*
*SET,r1,0.25e-3
*SET,r2,0.10e-3
*SET,t,0.25e-3
BLC4, ,-t/2,r2,t
BLC4,r2,-t/2,2e-3,t
K, ,0,-t/2,0,
K, ,r1,-t/2,0,
K, ,0,-0.38e-3-t/2,0,
K, ,1.65e-3,-0.38e-3-t/2,0,
K, ,0,-0.68e-3-t/2,0,
K, ,1.65e-3,-0.68e-3-t/2,0,
K, ,0,-1.37e-3-t/2,0,
K, ,1.25e-3,-1.37e-3-t/2,0,
LSTR,      9,      10
LSTR,      9,      11
LSTR,      10,      12
LSTR,      11,      12
LSTR,      11,      13
LSTR,      12,      14
LSTR,      13,      14
LSTR,      13,      15
LSTR,      14,      16
LSTR,      15,      16
LFILLT,9,11,2.5e-5, ,
FLST,2,5,4
FITEM,2,9
FITEM,2,10
FITEM,2,12
FITEM,2,11
FITEM,2,19
AL,P51X
FLST,2,4,4
FITEM,2,13
FITEM,2,12
FITEM,2,14
FITEM,2,15
AL,P51X
FLST,2,4,4
FITEM,2,15
FITEM,2,16
FITEM,2,18
FITEM,2,17
AL,P51X
wpro,,90.000000,
FLST,2,2,5,ORDE,2
FITEM,2,1
FITEM,2,-2
ASBW,P51X
wpoff,0,0,t/2+0.1e-3
ASBW,       3
wpoff,0.8e-3,0,0
wpro,,,90.000000
FLST,2,5,5,ORDE,5
FITEM,2,1
FITEM,2,4
FITEM,2,-5
FITEM,2,8
FITEM,2,-9
ASBW,P51X
WPCSYS,-1,0
WPSTYLE,,,,,,,,0
FLST,5,7,5,ORDE,5
FITEM,5,2
FITEM,5,-3
FITEM,5,10
FITEM,5,-13
FITEM,5,18
CM,_Y,AREA
ASEL, , , ,P51X
CM,_Y1,AREA
CMSEL,S,_Y
!*
CMSEL,S,_Y1
AATT,       1, ,   1,       0,
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
!*
FLST,5,2,5,ORDE,2
FITEM,5,6
FITEM,5,-7
CM,_Y,AREA
ASEL, , , ,P51X
CM,_Y1,AREA
CMSEL,S,_Y
!*
CMSEL,S,_Y1
AATT,       2, ,   2,       0,
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
!*
FLST,5,4,5,ORDE,2
FITEM,5,14
FITEM,5,-17
CM,_Y,AREA
ASEL, , , ,P51X
CM,_Y1,AREA
CMSEL,S,_Y
!*
CMSEL,S,_Y1
AATT,       3, ,   3,       0,
CMSEL,S,_Y
CMDELE,_Y
CMDELE,_Y1
!*
FLST,2,5,5,ORDE,5
FITEM,2,2
FITEM,2,6
FITEM,2,-7
FITEM,2,14
FITEM,2,17
AESIZE,P51X,0.6e-5,
FLST,2,1,5,ORDE,1
FITEM,2,18
AESIZE,P51X,1.2e-5,
FLST,2,7,5,ORDE,5
FITEM,2,3
FITEM,2,10
FITEM,2,-13
FITEM,2,15
FITEM,2,-16
AESIZE,P51X,1.2e-5,
MSHAPE,0,2D
MSHKEY,0
!*
FLST,5,13,5,ORDE,6
FITEM,5,2
FITEM,5,-3
FITEM,5,6
FITEM,5,-7
FITEM,5,10
FITEM,5,-18
CM,_Y,AREA
ASEL, , , ,P51X
CM,_Y1,AREA
CHKMSH,'AREA'
CMSEL,S,_Y
!*
AMESH,_Y1
!*
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2
!*
FLST,3,7,5,ORDE,5
FITEM,3,2
FITEM,3,-3
FITEM,3,10
FITEM,3,-13
FITEM,3,18
ARSYM,Y,P51X, , , ,0,0
!*
!*
/COM, CONTACT PAIR CREATION - START
CM,_NODECM,NODE
CM,_ELEMCM,ELEM
CM,_KPCM,KP
CM,_LINECM,LINE
CM,_AREACM,AREA
CM,_VOLUCM,VOLU
/GSAV,cwz,gsav,,temp
MP,MU,1,0.3
MAT,1
R,3
REAL,3
ET,4,169
ET,5,172
KEYOPT,5,9,0
KEYOPT,5,10,2
R,3,
RMORE,
RMORE,,0
RMORE,0
! Generate the target surface
LSEL,S,,,1
LSEL,A,,,39
CM,_TARGET,LINE
TYPE,4
NSLL,S,1
ESLN,S,0
ESURF
CMSEL,S,_ELEMCM
! Generate the contact surface
LSEL,S,,,9
LSEL,A,,,19
LSEL,A,,,30
LSEL,A,,,47
CM,_CONTACT,LINE
TYPE,5
NSLL,S,1
ESLN,S,0
ESURF
ALLSEL
ESEL,ALL
ESEL,S,TYPE,,4
ESEL,A,TYPE,,5
ESEL,R,REAL,,3
/PSYMB,ESYS,1
/PNUM,TYPE,1
/NUM,1
EPLOT
ESEL,ALL
ESEL,S,TYPE,,4
ESEL,A,TYPE,,5
ESEL,R,REAL,,3
CMSEL,A,_NODECM
CMDEL,_NODECM
CMSEL,A,_ELEMCM
CMDEL,_ELEMCM
CMSEL,S,_KPCM
CMDEL,_KPCM
CMSEL,S,_LINECM
CMDEL,_LINECM
CMSEL,S,_AREACM
CMDEL,_AREACM
CMSEL,S,_VOLUCM
CMDEL,_VOLUCM
/GRES,cwz,gsav
CMDEL,_TARGET
CMDEL,_CONTACT
/COM, CONTACT PAIR CREATION - END
!*
!*
/COM, CONTACT PAIR CREATION - START
CM,_NODECM,NODE
CM,_ELEMCM,ELEM
CM,_KPCM,KP
CM,_LINECM,LINE
CM,_AREACM,AREA
CM,_VOLUCM,VOLU
/GSAV,cwz,gsav,,temp
MP,MU,1,0.3
MAT,1
R,4
REAL,4
ET,6,169
ET,7,172
KEYOPT,7,9,0
KEYOPT,7,10,2
R,4,
RMORE,
RMORE,,0
RMORE,0
! Generate the target surface
LSEL,S,,,3
LSEL,A,,,46
CM,_TARGET,LINE
TYPE,6
NSLL,S,1
ESLN,S,0
ESURF
CMSEL,S,_ELEMCM
! Generate the contact surface
LSEL,S,,,4
LSEL,A,,,5
LSEL,A,,,7
LSEL,A,,,60
CM,_CONTACT,LINE
TYPE,7
NSLL,S,1
ESLN,S,0
ESURF
ALLSEL
ESEL,ALL
ESEL,S,TYPE,,6
ESEL,A,TYPE,,7
ESEL,R,REAL,,4
/PSYMB,ESYS,1
/PNUM,TYPE,1
/NUM,1
EPLOT
ESEL,ALL
ESEL,S,TYPE,,6
ESEL,A,TYPE,,7
ESEL,R,REAL,,4
CMSEL,A,_NODECM
CMDEL,_NODECM
CMSEL,A,_ELEMCM
CMDEL,_ELEMCM
CMSEL,S,_KPCM
CMDEL,_KPCM
CMSEL,S,_LINECM
CMDEL,_LINECM
CMSEL,S,_AREACM
CMDEL,_AREACM
CMSEL,S,_VOLUCM
CMDEL,_VOLUCM
/GRES,cwz,gsav
CMDEL,_TARGET
CMDEL,_CONTACT
/COM, CONTACT PAIR CREATION - END
/COM, CONTACT PAIR CREATION - START
CM,_NODECM,NODE
CM,_ELEMCM,ELEM
CM,_KPCM,KP
CM,_LINECM,LINE
CM,_AREACM,AREA
CM,_VOLUCM,VOLU
/GSAV,cwz,gsav,,temp
MP,MU,3,0.3
MAT,3
MP,EMIS,3,7.88860905221e-031
R,5
REAL,5
ET,8,169
ET,9,172
KEYOPT,9,9,0
KEYOPT,9,10,2
R,5,
RMORE,
RMORE,,0
RMORE,0
! Generate the target surface
LSEL,S,,,21
LSEL,A,,,23
CM,_TARGET,LINE
TYPE,8
NSLL,S,1
ESLN,S,0
ESURF
CMSEL,S,_ELEMCM
! Generate the contact surface
LSEL,S,,,25
LSEL,A,,,29
CM,_CONTACT,LINE
TYPE,9
NSLL,S,1
ESLN,S,0
ESURF
ALLSEL
ESEL,ALL
ESEL,S,TYPE,,8
ESEL,A,TYPE,,9
ESEL,R,REAL,,5
/PSYMB,ESYS,1
/PNUM,TYPE,1
/NUM,1
EPLOT
ESEL,ALL
ESEL,S,TYPE,,8
ESEL,A,TYPE,,9
ESEL,R,REAL,,5
CMSEL,A,_NODECM
CMDEL,_NODECM
CMSEL,A,_ELEMCM
CMDEL,_ELEMCM
CMSEL,S,_KPCM
CMDEL,_KPCM
CMSEL,S,_LINECM
CMDEL,_LINECM
CMSEL,S,_AREACM
CMDEL,_AREACM
CMSEL,S,_VOLUCM
CMDEL,_VOLUCM
/GRES,cwz,gsav
CMDEL,_TARGET
CMDEL,_CONTACT
/COM, CONTACT PAIR CREATION - END
/COM, CONTACT PAIR PROPERTIES - START
KEYOPT,7,5,3
/COM, CONTACT PAIR PROPERTIES - END
/COM, CONTACT PAIR PROPERTIES - START
KEYOPT,5,5,3
/COM, CONTACT PAIR PROPERTIES - END
/MREP,EPLOT
EPLOT
ALLSEL,ALL
SAVE
FINISH
/SOL
ANTYPE,0
FLST,2,10,4,ORDE,10
FITEM,2,2
FITEM,2,8
FITEM,2,13
FITEM,2,15
FITEM,2,-16
FITEM,2,20
FITEM,2,24
FITEM,2,49
FITEM,2,57
FITEM,2,61
DL,P51X, ,SYMM
FLST,2,2,4,ORDE,2
FITEM,2,36
FITEM,2,38
!*
/GO
DL,P51X, ,ALL,
FLST,2,2,4,ORDE,2
FITEM,2,56
FITEM,2,59
!*
/GO
DL,P51X, ,UY,-0.1e-3
ALLSEL,ALL
NEQIT,100,
NSUBST,100
NROP,UNSYM
NLGEOM,ON
SSTIF,OFF
SOLVE
SAVE

ANSYS 出现错误，求大神指教。


ANSYS 出现错误，求大神指教。-1


ANSYS 出现错误，求大神指教。-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-13 20:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MJFaber

铜虫 (初入文坛)
求大神指教一二。

发自小木虫Android客户端
回复此楼
2楼2016-11-13 21:02:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
出错信息是单元高度扭曲，可以考虑如下改进建议：
    1  网格较粗 - 不过看来你的网格似乎已不算很粗了，不过，为了尽量避免网格扭曲，可以将该处的单元尽量划分为三角形单元，因为四边形单元比三角形单元更容易出现扭曲。
    2  需要检查一下接触对是否有问题，可以在命令窗口发布命令：
         cncheck, auto
    会出现一个对话框，显示接触对的主要情况和可能的问题。
    3  你的求解子步数设置太少了，建议改为：
        NSUBST,100, 10000,1e8
    4  在求解设置中增加以下两个命令：
          autots, on   !  打开自动时间步
          kbc,0        ! 采用 Ramped 加载方式
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

MJFaber
3楼2016-11-14 09:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MJFaber

铜虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by shgao20 at 2016-11-14 09:28:46
出错信息是单元高度扭曲，可以考虑如下改进建议：
    1  网格较粗 - 不过看来你的网格似乎已不算很粗了，不过，为了尽量避免网格扭曲，可以将该处的单元尽量划分为三角形单元，因为四边形单元比三角形单元更容易出 ...

我后来仔细想了一下，可能用双线性还是不太合理。变形过大，所以采用多线性随动更好一些。谢谢你的帮忙。也非常有用。这个怎么给金币，不太清楚，有事在外，没有电脑。现在只能用手机。等有电脑看看怎么给金币。

发自小木虫Android客户端
赞一下 回复此楼
4楼2016-11-14 22:02:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

上面第 3 条小诶错了，改正如下：
    NSUBST,100,1e8, 10
金币无所谓，只希望能解决问题。
赞一下 回复此楼
5楼2016-11-16 07:24:16
