[求助] E-V图 已有2人参与

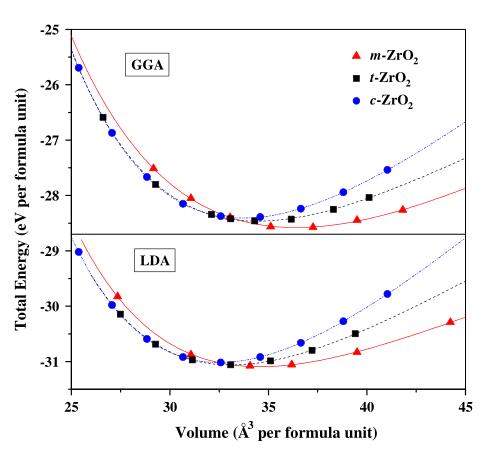

各位大神们帮看看，类似于下面的E-V图（图1），是怎么画的？
我用的方法：

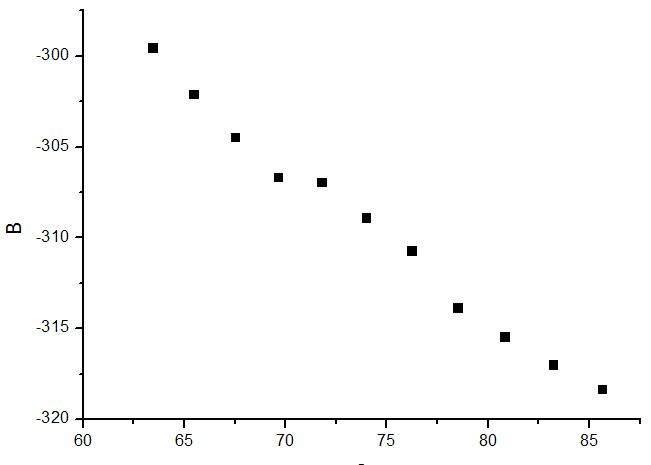

改变晶格常数去计算对应的能量和体积，优化ISIF=2，画出来图（图2）的不是这个图，能量和体积成直线关系（不是平衡时的能量最低吗？）
看了侯博士的方法，他的ISIF=2，4或者5，还有在小木虫的有的帖子上建议用ISIF=0，http://muchong.com/bbs/viewthread.php?tid=7400501&fpage=1&target=self&page=1。
大神们，赐教！

E-V图


E-V图-1
回复此楼

» 猜你喜欢
dfad
1楼 2016-11-11 12:46:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

从心而觅

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shttp125(蛋蛋小童鞋代发): 金币+2, 谢谢交流 2016-11-11 12:52:48
shttp125: 金币+5, ★有帮助 2016-11-14 08:22:32
ISIF=2即可
再增大体积看看
赞一下(1人) 回复此楼
一切有为法，如梦幻泡影！如露亦如电，应作如是观！
2楼2016-11-11 12:51:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

obaica
顶！
3楼2016-11-11 15:03:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shttp125

木虫 (小有名气)

dfasdf
如何增大体积？把缩放系数变大？

发自小木虫Android客户端
赞一下 回复此楼
dfad
4楼2016-11-11 20:22:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)

认真做事，踏实做人

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shttp125(蛋蛋小童鞋代发): 金币+5, 谢谢交流 2016-11-11 22:42:02
shttp125: 金币+18, ★★★★★最佳答案 2016-11-14 08:22:44
改变晶格常数去计算对应的能量和体积，优化ISIF=2，这个就行。至于你的图不对，那就是某些参数出错了或你放开优化时，没有优化到基态。
赞一下 回复此楼
http://blog.sciencenet.cn/u/pfliu89
5楼2016-11-11 22:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shttp125

木虫 (小有名气)

dfasdf
引用回帖:
5楼: Originally posted by 漫天飘雪 at 2016-11-11 23:32:00
改变晶格常数去计算对应的能量和体积，优化ISIF=2，这个就行。至于你的图不对，那就是某些参数出错了或你放开优化时，没有优化到基态。

好点，再检查一下，还有提高收敛精读看看，谢谢，大神

发自小木虫Android客户端
赞一下 回复此楼
dfad
6楼2016-11-12 08:11:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shttp125

木虫 (小有名气)

dfasdf
引用回帖:
5楼: Originally posted by 漫天飘雪 at 2016-11-11 23:32:00
改变晶格常数去计算对应的能量和体积，优化ISIF=2，这个就行。至于你的图不对，那就是某些参数出错了或你放开优化时，没有优化到基态。

大神，问下啊，候住峰的手册里说优化完后要做一次静态计算，用静态的数据画图，这个对？

发自小木虫Android客户端
赞一下 回复此楼
dfad
7楼2016-11-12 08:31:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫天飘雪

版主 (知名作家)
引用回帖:
7楼: Originally posted by shttp125 at 2016-11-12 08:31:43
大神，问下啊，候住峰的手册里说优化完后要做一次静态计算，用静态的数据画图，这个对？
...

对
8楼2016-11-12 09:50:18
