[求助] 请问大家后处理的云图怎么制作，比较好看 已有2人参与

请大家Fluent计算出来的结果，进行后处理，怎么让云图排列好看一点呢？有没有这样的书籍或者教程呢？

如下图一样，我觉得就不错了
请问大家后处理的云图怎么制作，比较好看
回复此楼

» 猜你喜欢
思考之后努力
1楼 2016-11-09 18:09:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无敌大宇哥

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
感谢参与，应助指数 +1
zhouwensmile: 金币+100, ★★★很有帮助, 如果能给一些资料就更好了！ 2016-11-10 12:53:34
用tecplot，也可以把fluent云图导入Visio 修改，标尺建议不用全标，标8个左右，数字水平
fluent的云图外观和连续性都挺好的
赞一下 回复此楼
2楼2016-11-09 19:11:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sycss

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
用Tecplot 可以做的比较好看一些，可以查一下它的用户手册

发自小木虫IOS客户端
赞一下(1人) 回复此楼
天道酬勤
3楼2016-11-09 22:48:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无敌大宇哥

铁虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
zhouwensmile: 金币+100, ★★★★★最佳答案, 谢谢啦！ 2016-11-10 20:56:29
谢谢楼主的金币，实在受之有愧啊。资料谈不上，也就熟悉一下Visio、tecplot的基本操作，都不难，基本是经验和个人习惯决定你的修图方向。

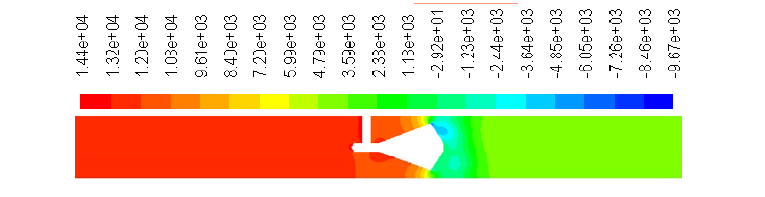

fluent的图说实话我认为很圆润、饱满、漂亮，就是可读性不够强，这种时候往往就要人为加标注，等位线之类的，当然依实际效果添加。附上几张之前做过的仅供参考
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : qq1.png
    • 2016-11-10 16:49:40, 45.69 K
  • 附件 2 : qq2.png
    • 2016-11-10 16:49:40, 28.43 K
  • 附件 3 : qq3.png
    • 2016-11-10 16:49:41, 54.19 K
4楼2016-11-10 16:50:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhouwensmile

铁杆木虫 (著名写手)
引用回帖:
4楼: Originally posted by 无敌大宇哥 at 2016-11-10 16:50:43
谢谢楼主的金币，实在受之有愧啊。资料谈不上，也就熟悉一下Visio、tecplot的基本操作，都不难，基本是经验和个人习惯决定你的修图方向。
fluent的图说实话我认为很圆润、饱满、漂亮，就是可读性不够强，这种时候往 ...

在使用tecplot后处理Fluent数据的时候，发现tecplot云图和fluent云图有很大差别，网上搜索来了一下，没有什么好的解决方法。所以决定用CFD-Post进行后处理了
赞一下 回复此楼
