solidworks放样命令画变槽深的挤出机螺杆，提示我“此特征无法切除此实体” 已有7人参与
|
||
|

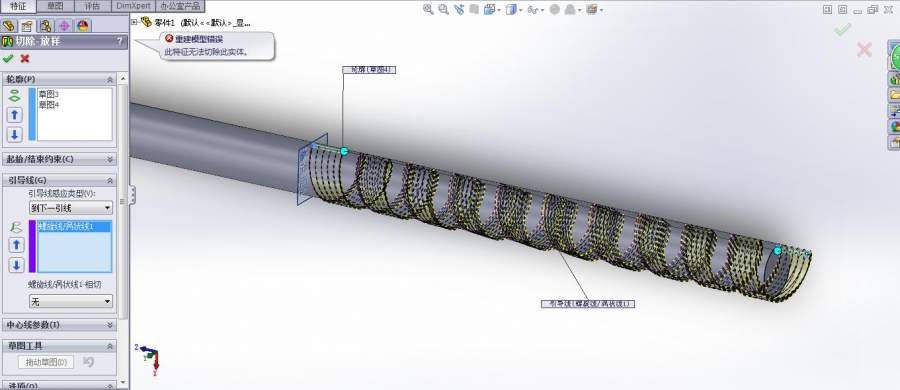

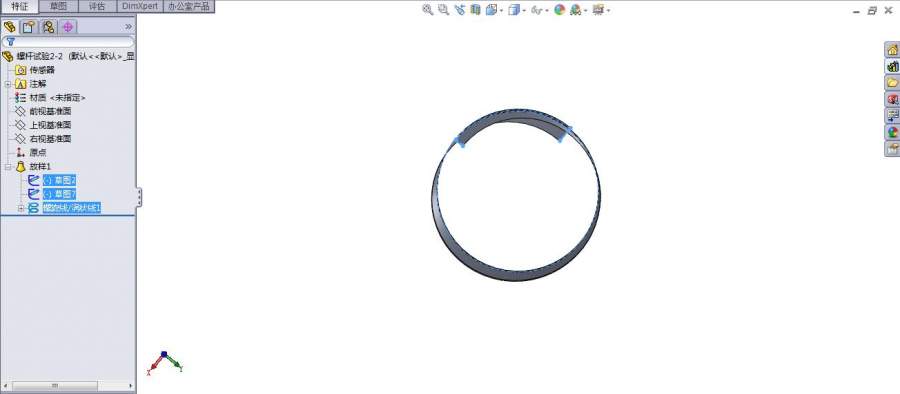

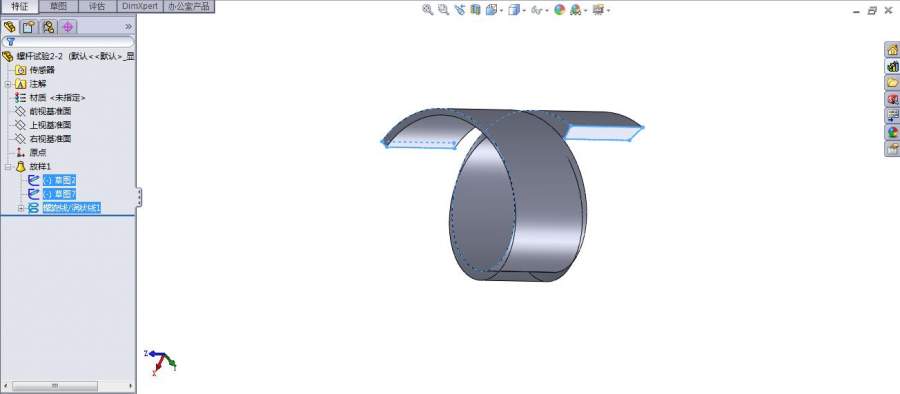

我本来想用solidworks画挤出机螺杆，螺杆的螺槽是变槽深的（螺槽槽深变浅），所以不能用扫描命令。但是用放样切割命令切除一个圆柱，画出来是的螺槽是扭曲的，因此提示我“此特征无法切除此实体”，如图1所示。请问各位大神该怎么画啊？ 我后来用放样凸台命令画，发现出现“此特征无法切除此实体”问题的原因是：放样得到的实体的截面一直是平行于截面方向，因此导致实体是交叉扭曲的，如图2、3所示。我想让截面一直与螺旋线保持垂直关系，但是放样命令没有像扫描那样的“垂直于轮廓”的选项。  图1.jpg  图2.jpg  图3.jpg |
