fluent模拟甲烷扩散浓度分布，扩散趋势偏小、浓度偏低是为什么？
|
|

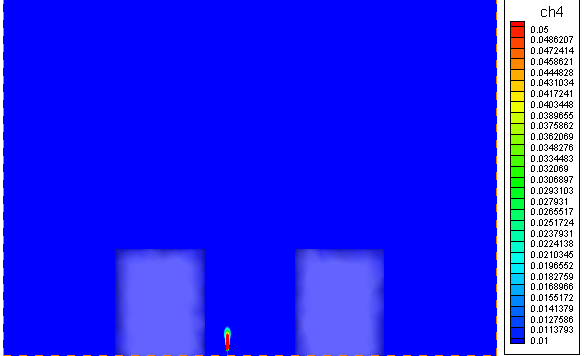

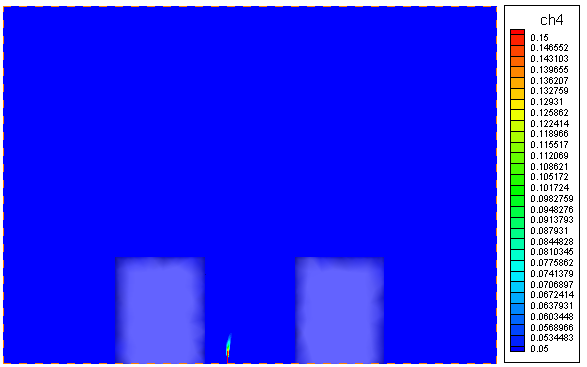

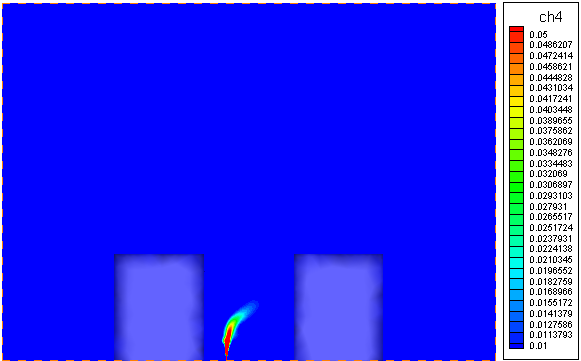

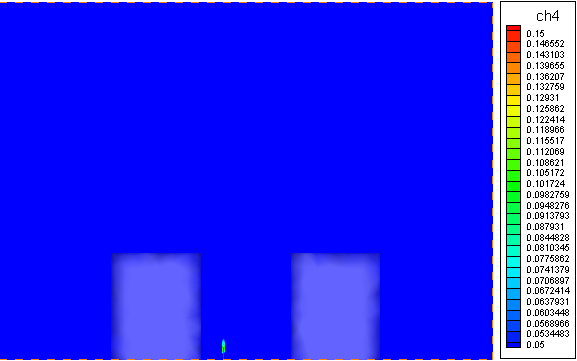

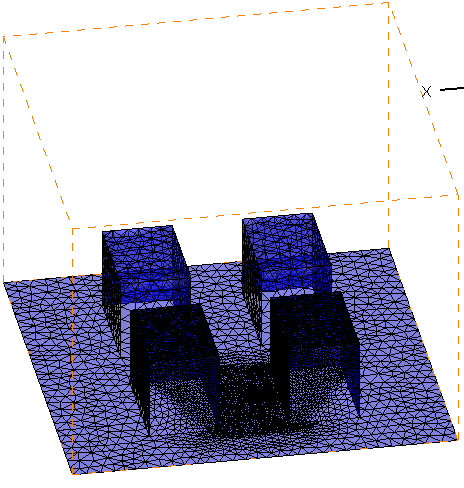

求各位大神赐教， 三维的矩形立体空间，在空间底面有一个直径为100mm的圆形泄露孔（泄露孔一个圆形面，与地面用的split处理），用的是非结构网格，对泄漏口附近区域进行了局部加密；泄露口为速度入口，速度是253.42m/s，外围矩形空间的其他面是压力出口，底面及较小的矩形体面均为壁面；模拟非稳态时，甲烷气体从泄露孔扩散后的浓度分布情况；用的simple算法，采用的二阶，k-e模型，其他采用的是默认设置，考虑了重力和全浮力的影响； （如下图所示） 疑问 1、物理模型的泄露孔是一个圆形的面，gambit中，与空间底面用split（connect）处理可以吗? 2、中间区域网格有进行局部加密，但是网格质量不是很高，若用icem划分网格，对于泄露口上方及附近区域的加密方式怎么选择比较合理？ 3、泄露口与泄露速度均较大，然而泄露扩散趋势偏小，浓度范围偏低，对于下图（见附件）的扩散趋势，可能造成的原因是什么？怎么样才能得到比较合理的扩散趋势？ 求各位大神指点  网格.png  10s时，1%-5%体积分数扩散趋势.png  10s时，5%-15%体积分数扩散趋势.png  120s时，1%-5%体积分数扩散趋势.png  120s时，5%-15%体积分数扩散趋势.png |
