[求助] 网格导入FLUENT后出现问题 已有1人参与

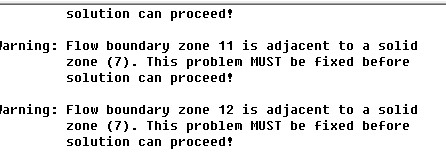

ICEM 网格导入FLUENT后，设置参数时出现警告（如图所示），请问什么原因啊？该如何解决？急求大神帮忙解答！

网格导入FLUENT后出现问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2016-11-06 17:27:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddance

金虫 (著名写手)
可能是流体域与固体域接触的面是共用的面。你可以试着分别画流体域与固体域网格，然后再组合一起。

发自小木虫Android客户端
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

LUWANGZHAO
倾尽全力，仅此而已
2楼2016-11-06 19:55:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LUWANGZHAO

铁虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by goddance at 2016-11-06 19:55:03
可能是流体域与固体域接触的面是共用的面。你可以试着分别画流体域与固体域网格，然后再组合一起。

谢谢！我试一下
回复此楼
3楼2016-11-06 20:05:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

goddance

金虫 (著名写手)
不客气，要是还有问题，完了再交流。

发自小木虫Android客户端
赞一下 回复此楼
倾尽全力，仅此而已
4楼2016-11-06 20:12:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

李远知

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这个问题主要是非结构化网格和结构化网格的域不是同一种solid、air、fluid的一个类型，只需要在导出时将边界条件中的volume改为相同的就行了。
赞一下 回复此楼
5楼2016-11-07 09:46:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

LUWANGZHAO

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by 李远知 at 2016-11-07 09:46:26
这个问题主要是非结构化网格和结构化网格的域不是同一种solid、air、fluid的一个类型，只需要在导出时将边界条件中的volume改为相同的就行了。

谢谢你！
回复此楼
6楼2016-11-07 15:24:11
