[求助] 新手，求助石墨负极CV曲线。。 已有1人参与

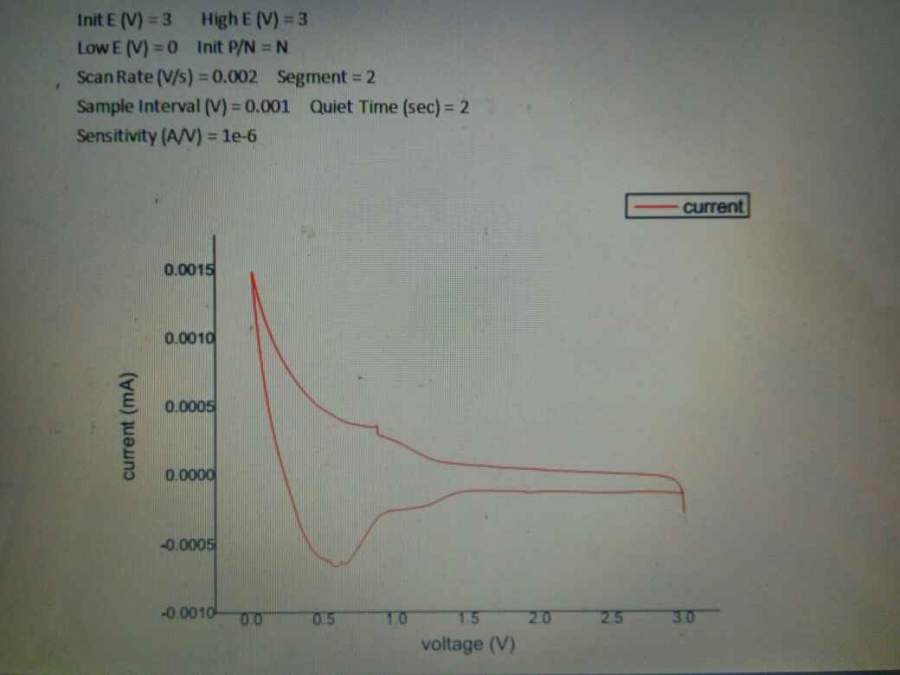

石墨为负极，组装锂电扣电池，用三电极CV，得如下图。小弟初次接触这个，有许多问题请教各位，请问，1.从曲线上来看，阴极扫描的曲线过了峰值之后，电流继续增大，是不是表示电极过程不是受扩散控制？是受电化学反应控制？那阳极过程是不是只收扩散控制？2.阳极过程峰值处有两个小峰，是什么情况？3.开始扫描处，曲线那样正常吗？算是曲线闭合吗？4.我看文献，一般都是阳极峰值电位大于阴极峰值电位，那这里的曲线相反是为什么？
谢谢各位，感激不尽！

新手，求助石墨负极CV曲线。。


@Gamry-电化学 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-11-06 11:21:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

引用回帖:
6楼: Originally posted by 偶然遇见你 at 2016-11-12 08:59:40
你好！谢谢，之前没搞明白，现在基本知道了，还想再问您个问题，如图，这是石墨负极的循环伏安曲线，首圈还原低电位处出现异常，为什么会这样？第二圈又正常了？我觉得那是sei膜形成的地方，，，，

...

低电流处的异常，估计你可以尝试检查一下是不是设置了fix range
并设置了max current的值
有可能，是因为到了最大电流了

第二圈没有，有可能是没到最大电流值，所以电流正常测试

如果没有的话，请检查样品
赞一下 回复此楼
7楼2016-11-14 10:03:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
请教楼主，分别是什么情况下受扩散控制或受电化学反应控制？现象又会是什么样的？
赞一下 回复此楼
2楼2016-11-06 22:24:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
楼主的集流体有没有问题？扫描速度有没有问题？
赞一下 回复此楼
3楼2016-11-06 22:25:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)
把电流倒过来吧
看了几分钟，脖子都看酸了。。。
另外把电解质，溶剂，电极分别是什么说一下
赞一下 回复此楼
4楼2016-11-07 10:53:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Gamry-电化学

金虫 (职业作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
louderbe: 金币+1 2016-11-07 12:00:31
再次强调一遍

只有电压连续，电流才能连续

所以，不要妄想CV曲线是闭合的！！！！

CV曲线在起点和终点，永远不可能闭合！！！
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

偶然遇见你
5楼2016-11-07 10:55:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

偶然遇见你

铜虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by Gamry-电化学 at 2016-11-07 10:55:11
再次强调一遍

只有电压连续，电流才能连续

所以，不要妄想CV曲线是闭合的！！！！

CV曲线在起点和终点，永远不可能闭合！！！

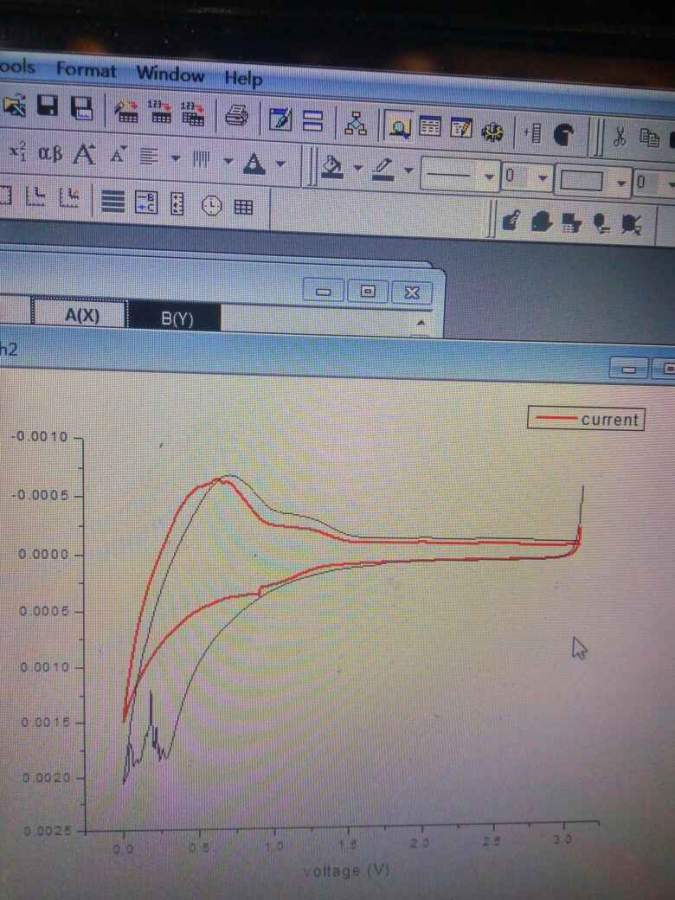

你好！谢谢，之前没搞明白，现在基本知道了，还想再问您个问题，如图，这是石墨负极的循环伏安曲线，首圈还原低电位处出现异常，为什么会这样？第二圈又正常了？我觉得那是sei膜形成的地方，，，，
新手，求助石墨负极CV曲线。。-1



发自小木虫Android客户端
赞一下 回复此楼
6楼2016-11-12 08:59:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
