请教ABAQUS模拟的一个问题 已有1人参与
|
|

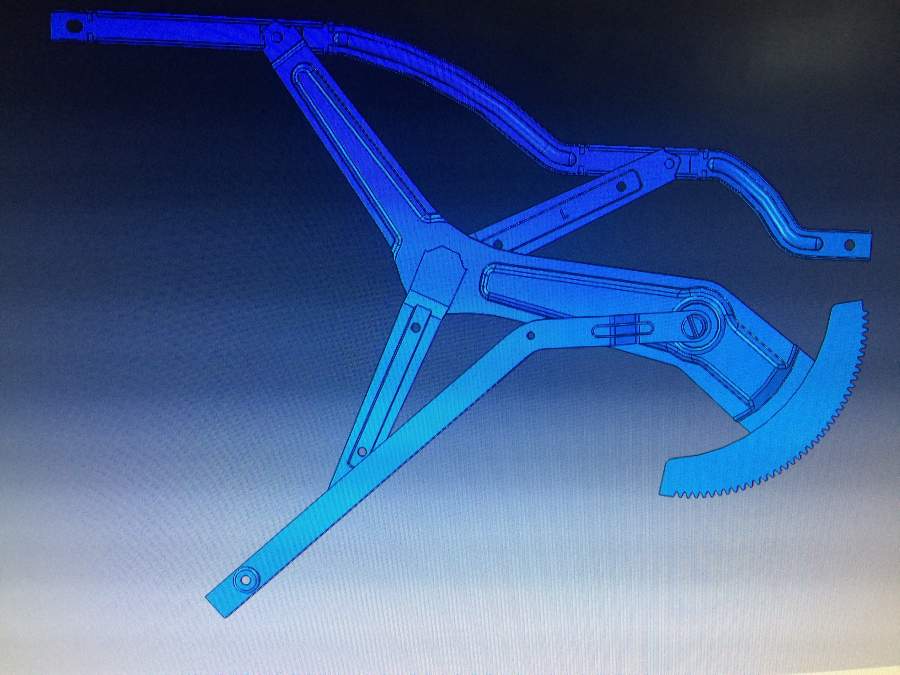

本人在用ABAQUS模拟图片中的静力学受力情况，在此方面为刚入门的初学者。 我想问的问题是：图片中的最上面那根横着的是滑槽，滑槽是固定不动的，滑槽里有滑块，滑块通过连接销与动臂连接起来，在下面的齿轮上作用一力矩，顺时针，因为滑槽不动，相当于有力矩以后就在最上面顶住了。这个时候我想建立滑槽与里面的滑块的连接，以及滑块与动臂之间的铰链连接。我可以直接用interact面接触吗？将滑块与滑槽的接触属性设置为penalty摩擦，摩擦系数0.15，这样当滑槽堵住的时候，相当于是静摩擦力让滑块不能移动了；滑块与连接销之间的连接属性设置为无摩擦，因为滑块的静摩擦力堵住了，所以铰链也不能转动，可以这么设置吗？ 还是说我的想法是错误的，滑块与滑槽间的静摩擦不动，以及滑块与连接销之间的铰链连接，都不能如我所想的那样？请教各位有什么办法？非常感谢！  IMG_1028.JPG |
