[求助] ANSYS Workbench关于双层套管的热结构耦合问题 已有1人参与

各位大神，本人有一热固耦合的算例问题想请教各位大神。

【模型】

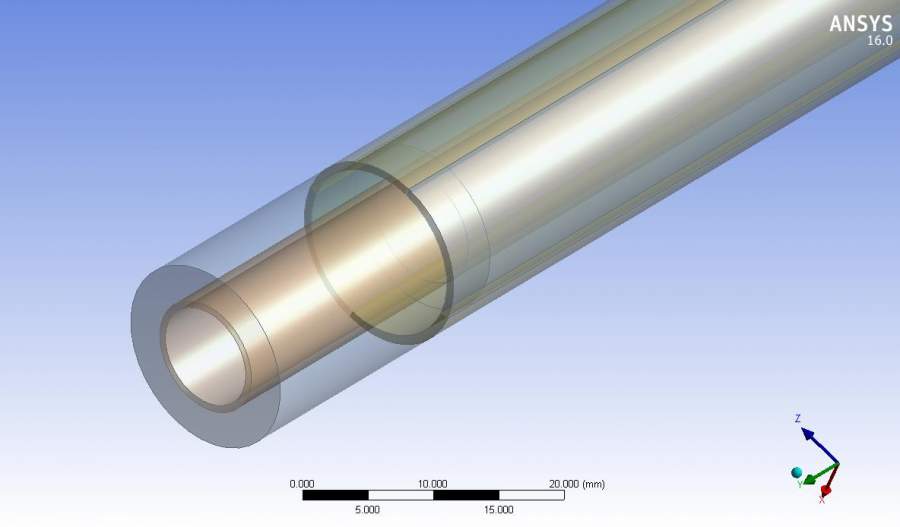

一个双层金属管，外径分别10mm、15mm，壁厚0.6mm、0.7mm，长4m，上下两个端塞电焊，整个形成一个内腔。模拟内外管壁由于热膨胀不均，在端塞连接处的应力大小。材料杨氏模量7GPA，泊松比0.25。

通过Steady-State Thermal，定义一个外层管材料的轴向热膨胀系数，使外层管轴向热膨胀3mm，而内层管壁热膨胀为0（设内管热膨胀系数为0），将此热应力结果作为Static Structural边界条件。

Static Structural载荷如下：

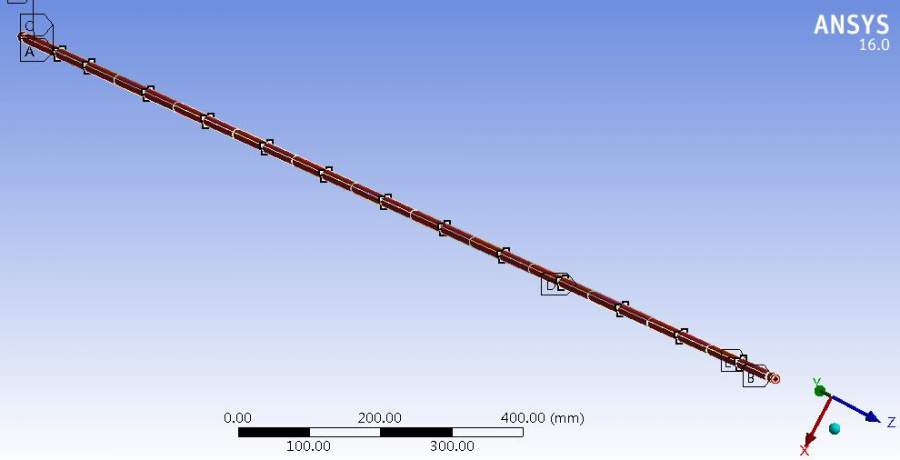

①外界压强；②内腔压强；③轴向12层定位架，每层4个点支撑（因为管子沿轴向热膨胀，所以这个载荷定义成抵抗管子生长的轴向摩擦力，作用在点上）；④下端塞底面y方向位移为0。

最后求解最大等效应力和内外管壁的轴向位移。
我有两个问题一直没想出来，请教各位大神！！！
问题①：计算出来的结果弯曲特别大，不合常理。是哪里设错了吗？理论分析应该是：外管轴向只生长3mm，而内管不生长，由于上下端塞的约束，外管受压，内管受拉，最后综合变形应该很小。

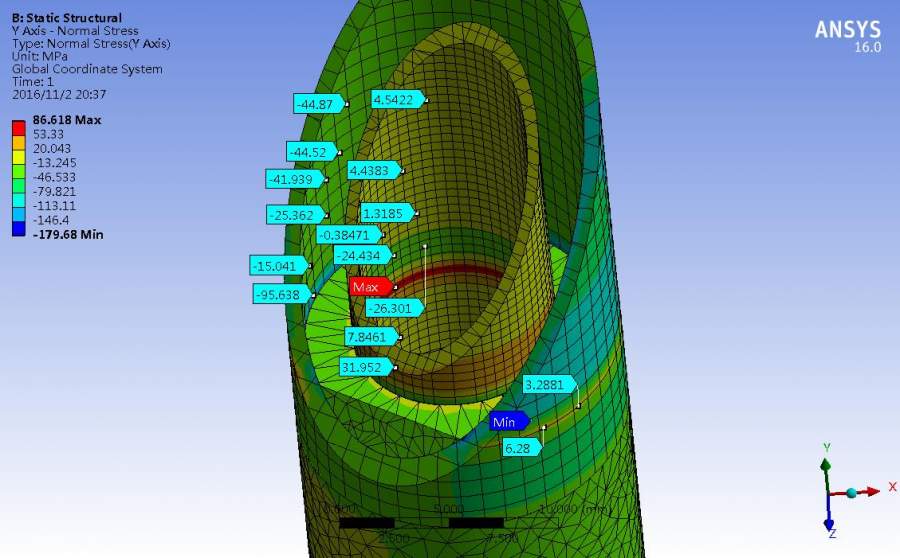

问题②：下图是Y方向Normal Stress，应该内管受拉为正，外管受压为负。为什么内管有一条绿的是负的？外管有一条红的是正的？

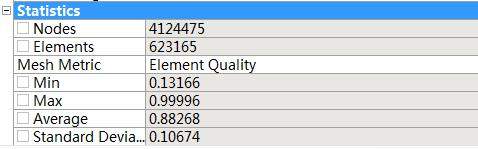

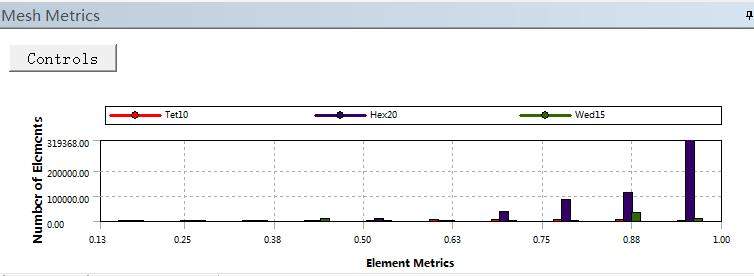

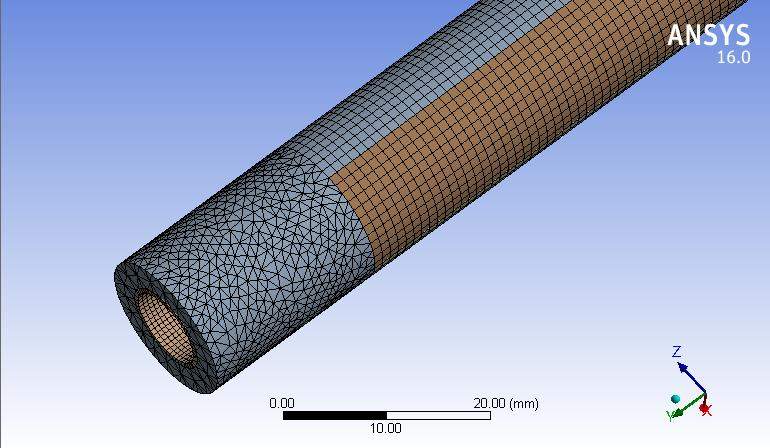

我的网格只设置了Sizing为1mm，网格结果看着还不错。
本人刚刚接触ANSYS Workbench，希望厉害的大神传道授业解惑！！！感谢感谢！！！

ANSYS Workbench关于双层套管的热结构耦合问题


ANSYS Workbench关于双层套管的热结构耦合问题-1


ANSYS Workbench关于双层套管的热结构耦合问题-2


ANSYS Workbench关于双层套管的热结构耦合问题-3


ANSYS Workbench关于双层套管的热结构耦合问题-4


ANSYS Workbench关于双层套管的热结构耦合问题-5


ANSYS Workbench关于双层套管的热结构耦合问题-6
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2016-11-02 22:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

7_monster

新虫 (初入文坛)
没有金币了，不能邀请专家了…有大神来帮看看吗

发自小木虫IOS客户端
赞一下 回复此楼
2楼2016-11-03 23:13:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
涉及到的问题用wb检查还是麻烦一些，apdl更方便
赞一下 回复此楼
3楼2016-11-04 08:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

7_monster

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 小七工作室1 at 2016-11-04 08:28:52
涉及到的问题用wb检查还是麻烦一些，apdl更方便

但是不会apdl…正在学workbench…workbench还有什么办法吗请指点一二

发自小木虫IOS客户端
赞一下 回复此楼
4楼2016-11-04 10:28:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
