[求助] 做双螺杆泵仿真遇到的问题交流

感谢万能的小木虫~之前在论坛里就软件和流程问题得到了大神的指导！~
实际入手做双螺杆泵仿真的具体过程中遇到些问题，某些问题感觉还挺基本的，希望在这里和大家交流。

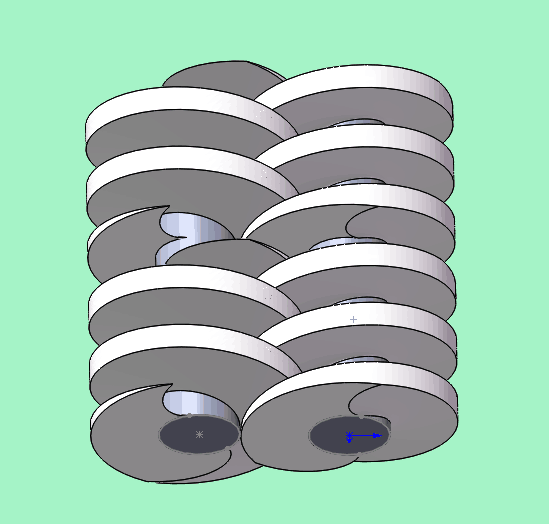

工作部件的几何模型如下：

做双螺杆泵仿真遇到的问题交流

做双螺杆泵仿真遇到的问题交流-1

目的是计算出流体对螺杆转子的作用力。

在实现过程中，用到了ICEM和Workbench Meshing划分网格。也遇到了几个问题：

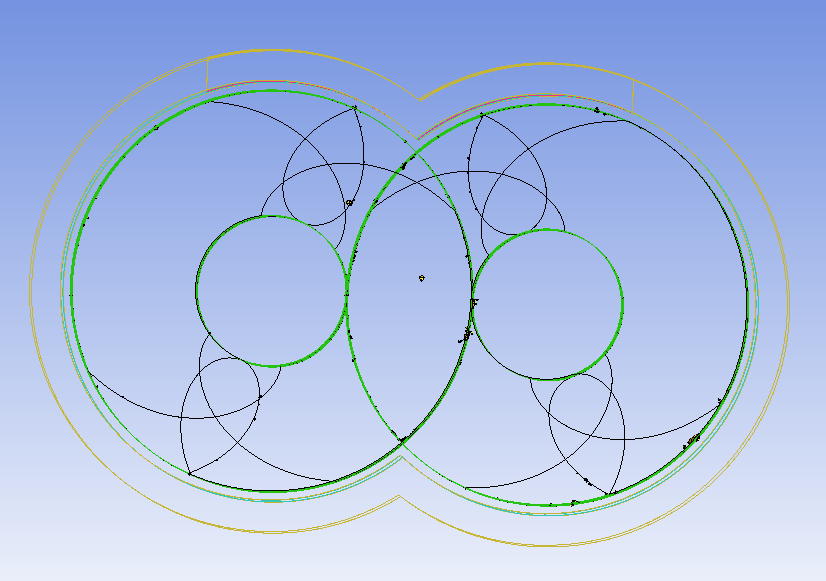

1.划分网格时，先用ICEM画，加密了锐角的部分，但是两螺杆啮合位置的质量不好，轴向看过去的截图如下：
做双螺杆泵仿真遇到的问题交流-2

2.用Workbench Meshing画网格，螺旋面加密程度设为2。网格看起来好看些了，但不知道怎么检查网格质量。

3.导入CFX进行计算，我需要两个螺杆同步转动。在建模时主轴的旋转轴就是Z轴，但是左侧的从轴的旋转轴（平行于Z轴）怎么设置呢？CFX的设置选项里只有XYZ轴。

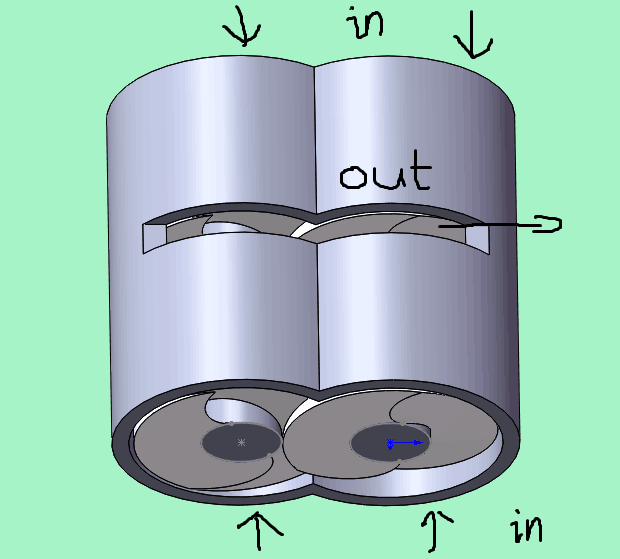

做双螺杆泵仿真遇到的问题交流-3

4.两螺杆旋转时，转角不同，流域的体积不变，但是形态在变化。边界条件的设置中，可以简单的设置两个旋转面和几个交互面吗？

谢谢小木虫论坛的朋友们
