请教Quantum Espresso 画ELF（电子局域函数）图像为什么出现这样的错误？
|
|

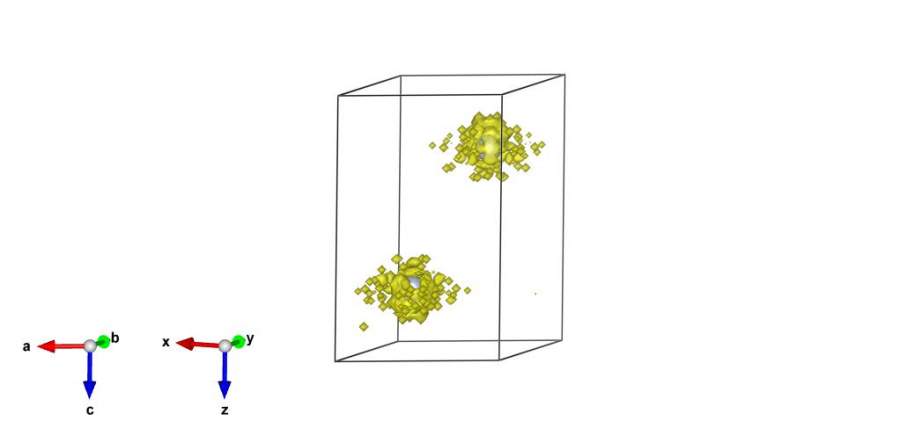

我用Quantum Espresso 画ELF（电子局域函数）图像，用VESTA看三维图时，却是这样的，不知道错误出在什么地方？请大家帮忙指导一下！自洽文件和提取elf密度输入文件如下： &control calculation = 'scf', restart_mode= 'from_scratch', pseudo_dir = './pseudo', outdir = './tmp', prefix='n2', tstress = .true. tprnfor = .true. / &system ibrav=0, nat=2, ntyp=1, ecutwfc=20,ecutrho=160, / &electrons diagonalization='david' mixing_mode = 'plain' mixing_beta = 0.5 / ATOMIC_SPECIES N 14.007000 n_pbesol_v1.2.uspp.F.UPF CELL_PARAMETERS {angstrom} 3.142806190333729 -1.814500000000000 0.000000000000000 0.000000000000000 3.629000000000001 0.000000000000000 0.000000000000000 0.000000000000000 5.890000000000000 ATOMIC_POSITIONS {crystal} N 0.3333333333333334 0.6666666666666666 0.2500000000000000 N -0.3333333333333334 -0.6666666666666666 0.7499999999999999 K_POINTS {automatic} 4 4 4 0 0 0 elf文件： &INPUTPP prefix = 'n2' outdir = './tmp' filplot = 'n2.charge' plot_num = 8 spin_component = 0 / &PLOT iflag = 3 output_format = 6 fileout = 'n2.elf.cube' /  n2.elf.jpg |
