[求助] 上海辰华电化学工作站 已有4人参与

楼主是做超容的,用上海辰华的电化学工作站,测试出充放电循环1000圈以后,怎么处理数据呢,比如要算循环性能,就要知道每一圈的时间,但是一共1000圈,数据很多,怎么处理呢?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cherushui

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与,应助指数 +1
louderbe: 金币+1 2016-11-02 09:28:48
Witch永: 金币+2, 有帮助 2016-11-07 09:49:52
一般来说循环性能的测试是能够得出CE VE 和 EE及其随时间的衰减情况,从而判断电池循环性能的好坏。

就提问而言,最简单的方法是export数据成TXT,再导到excel以后,通过EXCEL的筛选功能,筛选测试循环性能设置的两个截止电压,这样就可以看到每次充放电开始或结束的时间。
喵帕斯
2楼2016-11-01 22:23:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)

引用回帖:
2楼: Originally posted by cherushui at 2016-11-01 22:23:29
一般来说循环性能的测试是能够得出CE VE 和 EE及其随时间的衰减情况,从而判断电池循环性能的好坏。

就提问而言,最简单的方法是export数据成TXT,再导到excel以后,通过EXCEL的筛选功能,筛选测试循环性能设置的 ...

我做的是超容,不是电池,不过也差不多。我也想筛选来着,它每次截止电压的值都不一样,比如我设置的是-1V有时候到-0.998有时候到-0.997,就这样子
3楼2016-11-02 09:05:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wolf23

铜虫 (小有名气)

marchingon!
4楼2016-11-02 09:28:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)

引用回帖:
4楼: Originally posted by wolf23 at 2016-11-02 09:28:06
晨华的工作站好用吗?

挺好的,我们工作站都用的上海辰华的

» 本帖已获得的红花(最新10朵)

5楼2016-11-02 13:59:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaoching

木虫 (正式写手)

【答案】应助回帖

辰华电化学工作站就是软件有些不好。上次做充放电。数据选了一个礼拜。选数据充放电曲线第一圈,第十圈,第一百圈,第一千次就够了。放电比电容也就每20圈一个数据。可以用EXCEl选择最大电压或者最小电压来判断圈数。工作量很大,比较蛋疼
6楼2016-11-09 17:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jtdx_ch

木虫 (小有名气)

【答案】应助回帖

辰华工作站的软件太老了,现在新出的工作站如上海正方的ZF100等,测CV、充放电循环时都能设定每隔N圈保存数据曲线,要方便多了。

发自小木虫Android客户端
7楼2016-11-09 20:07:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)

引用回帖:
7楼: Originally posted by jtdx_ch at 2016-11-09 20:07:35
辰华工作站的软件太老了,现在新出的工作站如上海正方的ZF100等,测CV、充放电循环时都能设定每隔N圈保存数据曲线,要方便多了。

哦,我们这里暂时只有辰华
8楼2016-11-10 15:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Witch永

新虫 (小有名气)

引用回帖:
6楼: Originally posted by xiaoching at 2016-11-09 17:59:07
辰华电化学工作站就是软件有些不好。上次做充放电。数据选了一个礼拜。选数据充放电曲线第一圈,第十圈,第一百圈,第一千次就够了。放电比电容也就每20圈一个数据。可以用EXCEl选择最大电压或者最小电压来判断圈数 ...

是的呀是的呀,工作量太大,而且最大最小电压也不好选,我设的高电位1V,有时候到0.998就完了,这用excxl也不大好搞
9楼2016-11-10 15:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

123just

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
Witch永: 金币+5, 有帮助 2016-12-05 10:20:12
引用回帖:
6楼: Originally posted by xiaoching at 2016-11-09 17:59:07
辰华电化学工作站就是软件有些不好。上次做充放电。数据选了一个礼拜。选数据充放电曲线第一圈,第十圈,第一百圈,第一千次就够了。放电比电容也就每20圈一个数据。可以用EXCEl选择最大电压或者最小电压来判断圈数 ...

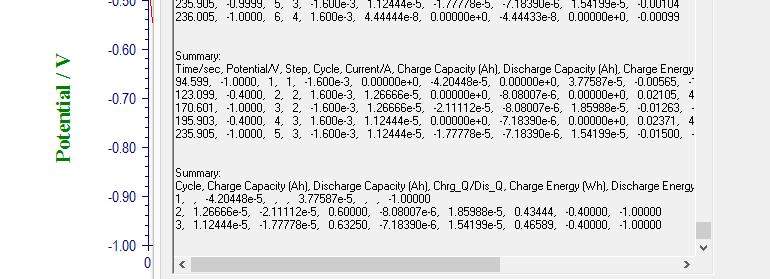

cp测试最后有数据总结的,有循环次数,充放电容量什么的,很多都有
我截了个图,你看看有用不
上海辰华电化学工作站

多多和大家探讨电化学的问题
10楼2016-11-11 08:57:49
