[求助] ansys workbench 中网格划分中接触 contact的问题已有1人参与

ANSYS WORKBENCH 中建模的问题。。

在WORKBENCH 中的DM中建好了模型，

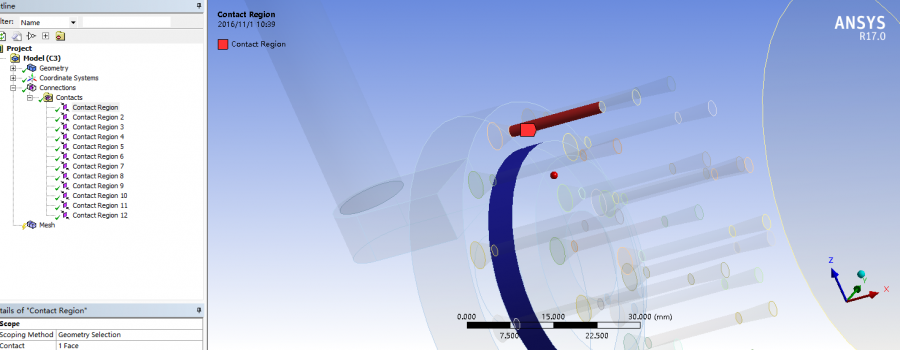

进入到MESH中划分网格，但是一进入MESHING中，模型中原本没有接触的面会自动生成contact 如下图所示

图上喷嘴的圆柱面和另一圆柱面明显没相交却显示的有contact region

虽然可以手动删除，但每次对模型更改一些参数的时候，一更新又会出现这个contact region
求问大神怎么解决这个问题，为什么会出现这样不接触的面会出现contact region呢？

或者哪个大神教教我让在meshing中不自动生成接触啊- -

如图这俩圆柱面根本没接触- -.png

回复此楼

» 猜你喜欢

拟解决的关键科学问题还要不要写已经有11人回复
救命帖已经有5人回复
限项规定已经有5人回复
为什么nbs上溴没有产物点出现呢已经有9人回复
招博士已经有3人回复
存款400万可以在学校里躺平吗已经有35人回复
最失望的一年已经有18人回复
求推荐博导已经有4人回复
求推荐英文EI期刊已经有5人回复
疑惑？已经有5人回复

1楼 2016-11-01 10:48:20

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

pingzipupu

金虫 (小有名气)

应助: 7 (幼儿园)
金币: 1227.8
红花: 5
帖子: 80
在线: 11.4小时
虫号: 5008008
注册: 2016-09-12
专业: 工程热力学

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Tegrey: 金币+10, ★★★很有帮助, 谢谢问题已解决 2016-11-02 09:47:19

首先，ansys workbench是提供了这样一个自动搜索接触对的功能，当然这个功能本身不是十分的精确。当你有2个面相距比较近的时候，它就会帮你自动生成一个接触对。
另外，你修改模型，每次都会提示你刷新，因为你刷新了，相当于它又重新进行了一次自动接触对的生成，所以就会再次出现。
你可以点击connections，可以看到generate automatic connection on refresh，将YES改为NO。这样你每次更改模型，这块都不会变更了。
