减速器支架的强度校核 已有1人参与
|
|

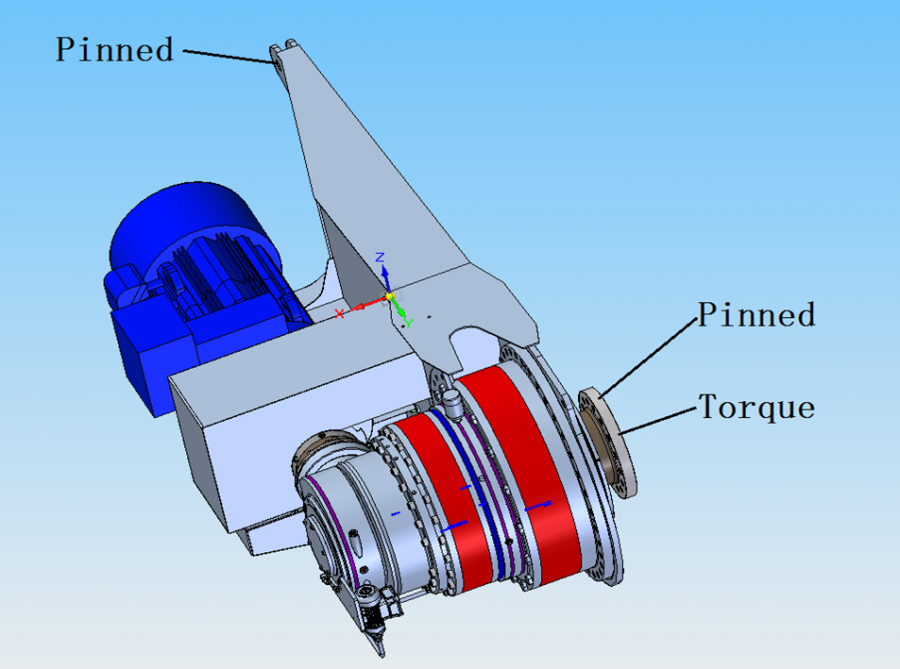

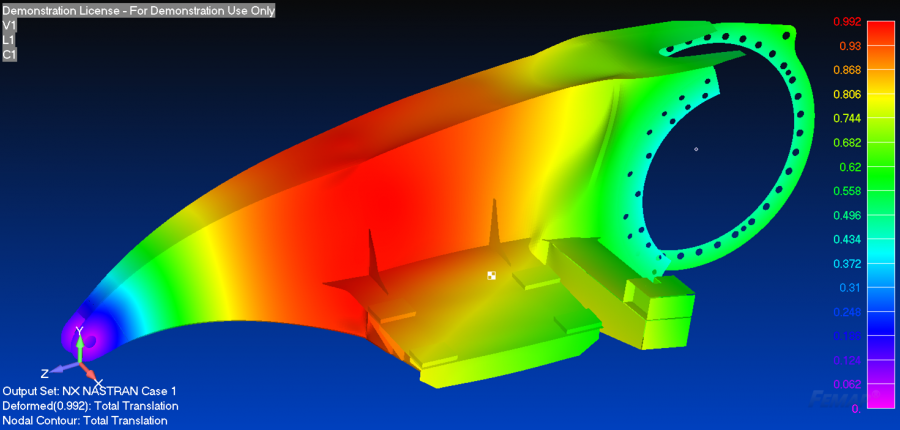

项目名称： 减速器支架的强度校核 应用行业： 减速器，工业机械手等行业 存在问题： 大型减速器自身重量较大，对支撑其的支架产生较大影响，由于支架的变形，造成电机主轴和减速器主轴的同轴度很难保持一致，严重时甚至发生主轴断裂的事故。 解决方案： 通过CAE仿真，得到支架变形和应力的具体的数据，判定此设计是否合格，找到产品的薄弱环节，进行适当的加强。 分析过程： 对模型进行合理的简化，将电机等效为为一个质量点和支架建立连接关系，减速器部分等效为质量点并将其输出扭矩进行加载，对此简化模型在Femap&NX Nastran中建立起模型，并进行分析计算，得到其变形的大小，从而判定其是否达到设计要求。图1是建立的三维模型 图2是支架变形的云图 图3是支架的应力云图 所用软件：Femap&NX Nastran  图1  图2  图3 酷伴云平台-专业的CAE仿真http://www.kubanyun.com  |
