应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 100金币求助工业纯钛Ti2金相实验问题
423/5返回列表上一页12345下一页
查看: 3197  |  回复: 41
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

YingDu0620

捐助贵宾 (初入文坛)
引用回帖:
14楼: Originally posted by bsterq at 2016-10-28 11:19:00
你要是做表面的话，你再用细砂纸（1200的就行）往下磨一点，抛光看看吧，不过如果你做表面，怎么用自动抛光机抛的呢？镶样么？

我做的是不是横断面，是轧制面，就是因为工件太薄了不敢使劲打磨，你给我发的图我看到了，我觉得我的工件就是这样的问题。
我今天发现在打磨的过程中用P2000打磨时，在一个方向磨到一定时间后，试件边缘会比试件其他部分亮很多，也就是说我的工件打磨完成后，表面是相对模糊，只有个别边缘区域相对亮一点，而在进行抛光和腐蚀后，个别边缘相对亮一些的区域晶格很清晰，也就是说问题可能出在打磨阶段，磨的不够好。
磨的时候有什么要注意的么，比如打磨时间，力度控制，打磨方向什么的？为什么建议只打磨到P1200？
谢谢回复
赞一下 回复此楼
21楼2016-10-28 20:35:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YingDu0620

捐助贵宾 (初入文坛)
引用回帖:
14楼: Originally posted by bsterq at 2016-10-28 11:19:00
你要是做表面的话，你再用细砂纸（1200的就行）往下磨一点，抛光看看吧，不过如果你做表面，怎么用自动抛光机抛的呢？镶样么？

我做的是不是横断面，是轧制面，就是因为工件太薄了不敢使劲打磨，你给我发的图我看到了，我觉得我的工件就是这样的问题。
我今天发现在打磨的过程中用P2000打磨时，在一个方向磨到一定时间后，试件边缘会比试件其他部分亮很多，也就是说我的工件打磨完成后，表面是相对模糊，只有个别边缘区域相对亮一点，而在进行抛光和腐蚀后，个别边缘相对亮一些的区域晶格很清晰，也就是说问题可能出在打磨阶段，磨的不够好。
磨的时候有什么要注意的么，比如打磨时间，力度控制，打磨方向什么的？为什么建议只打磨到P1200？
谢谢回复
赞一下 回复此楼
22楼2016-10-28 20:36:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YingDu0620

捐助贵宾 (初入文坛)
引用回帖:
16楼: Originally posted by bsterq at 2016-10-28 11:59:49
我猜你1.5厚的板子做的是横截面，因为没有100X照片（边缘出照片），取样的时候用剪子剪的（应力来源），然后镶嵌的。
现在做钛合金扎制的也不多，陕西，北京，东北，你在哪呢？

因为我水平经验都有限，感觉手抛达不到效果，就用机器抛了，取样是切割，然后热镶嵌，我做的是主轧制面，从100x到1000x的照片我都有，可以发给你。

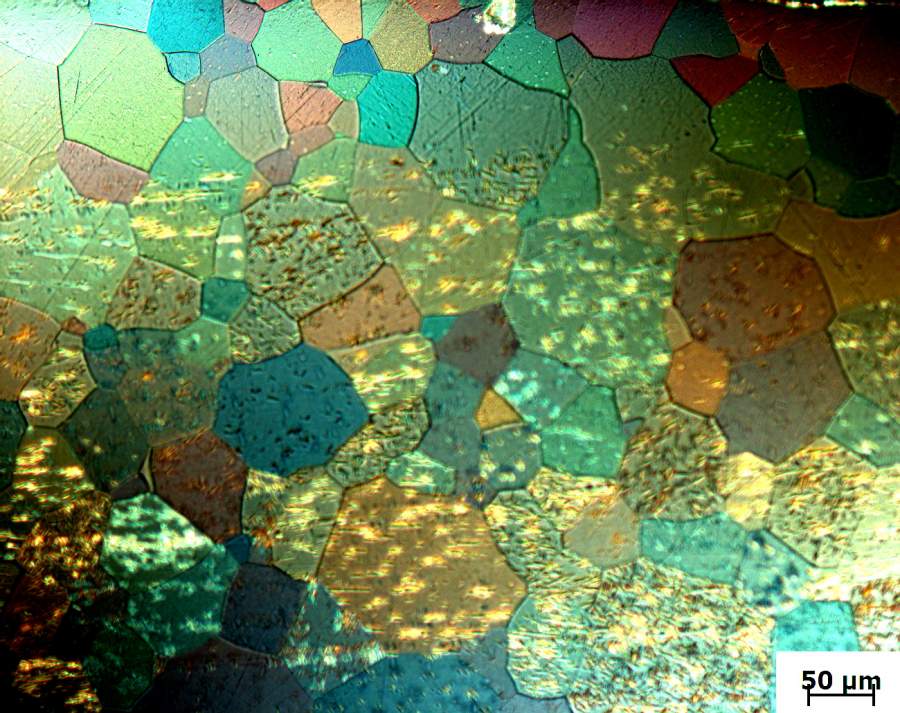

图1是我上一条回复里说的工件边缘相对较好的区域，很明显上面边缘比下面好很多
像你说的这个应力层该如何消除？
谢谢回复
100金币求助工业纯钛Ti2金相实验问题
Ti Gr 02, gewalzt, rekr. 700°c-150min, d=0.64mm
赞一下 回复此楼
23楼2016-10-28 21:01:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
就快成功了，你在稍微磨一下就好，这个样已经一半制成了，应力层只能打磨没，因为上部和下部磨掉的厚度不一样导致的，叫你用1200是因为你的样薄，但你用2000磨得太慢

发自小木虫Android客户端
赞一下 回复此楼
bst
24楼2016-10-29 00:05:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
机器抛光你又不累，加长点时间效果能好点

发自小木虫Android客户端
赞一下 回复此楼
bst
25楼2016-10-29 00:10:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
内容已删除
回复此楼
bst
26楼2016-10-29 00:12:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
感觉你把抛光时的压力在加大点更好

发自小木虫Android客户端
赞一下 回复此楼
bst
27楼2016-10-29 00:22:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bsterq

金虫 (正式写手)
那个同学说加酸其实也是对的，不过得配合指定的抛光布才行，要不布子就坏了，所以你还是算了

发自小木虫Android客户端
赞一下 回复此楼
bst
28楼2016-10-29 00:32:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YingDu0620

捐助贵宾 (初入文坛)
引用回帖:
18楼: Originally posted by wucy3657623 at 2016-10-28 12:35:26
腐蚀有点点重，不过不是什么问题。
我觉得在抛光是可以改进的。

1.OPS是个很好的抛光剂，与最好对应的抛光布Chem组合使用。我们标准时间是 4min。

2. OPS+Chem最大的特点化学稳定性， 是可以进行 Attack pol ...

我们好像没有chem抛光布，一直在用pan，抛出来的试件有的时候有划痕。Attack polish我在相关材料里看到过，但是出于安全考虑被实验室的负责人否定了，实验室里的人也不建议我在抛光过程中加水，是会影响抛光吗，还是回腐蚀工件表面？你觉得打磨过程有没有什么要注意的，我打磨后的工件边缘区域比较亮，中间大部分比较模糊，腐蚀以后显微镜下也证明边缘较亮的区域的组织比较清晰，是打磨的力度没有掌握好么？
谢谢回复
赞一下 回复此楼
29楼2016-10-29 02:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YingDu0620

捐助贵宾 (初入文坛)
引用回帖:
15楼: Originally posted by zbhwel at 2016-10-28 11:19:55
我们用的Kroll试剂的配比为5ml HF+12ml HNO3+83ml H2O，浸蚀或擦拭3-5秒，如果时间不够的话，可以2秒2秒增加；钛合金容易氧化，腐蚀后快速用酒精清洗，吹风机吹干，观察后放在干燥皿中；
还有一种配比是，1ml HF+2 ...

我今天又做了一遍，抛光后腐蚀前在pol镜下就已经看到工件表面上出现模糊了，感觉也可能是我在打磨和抛光工序上也存在问题，我有时打磨结束后肉眼观察，边缘区域相比与中间大部分区域光亮，最后腐蚀完在显微镜下观察也边缘光亮区域晶格更加清晰，表面没有那些小道道。是不是我把整个工件表面都打磨成边缘那种相对光亮的状态就好了？

我反复试了几遍，那种光亮的区域只有在工件的最下部边缘出现，也就是最先和砂纸接触的区域，当我换个方向打磨时，原本光亮的边缘区域就消失了，新的光亮边缘又会在工件新位置的下方边缘出现，可能是我手磨时受力不均匀，在工件下部用的压力最大，很难达到整个工件都像边缘区域那么光亮。是不是我在打磨时力度和时间没有控制好？

我专业水平比较差，情多多指教，谢谢回复
赞一下 回复此楼
30楼2016-10-29 02:30:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 YingDu0620 的主题更新
423/5返回列表上一页12345下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
